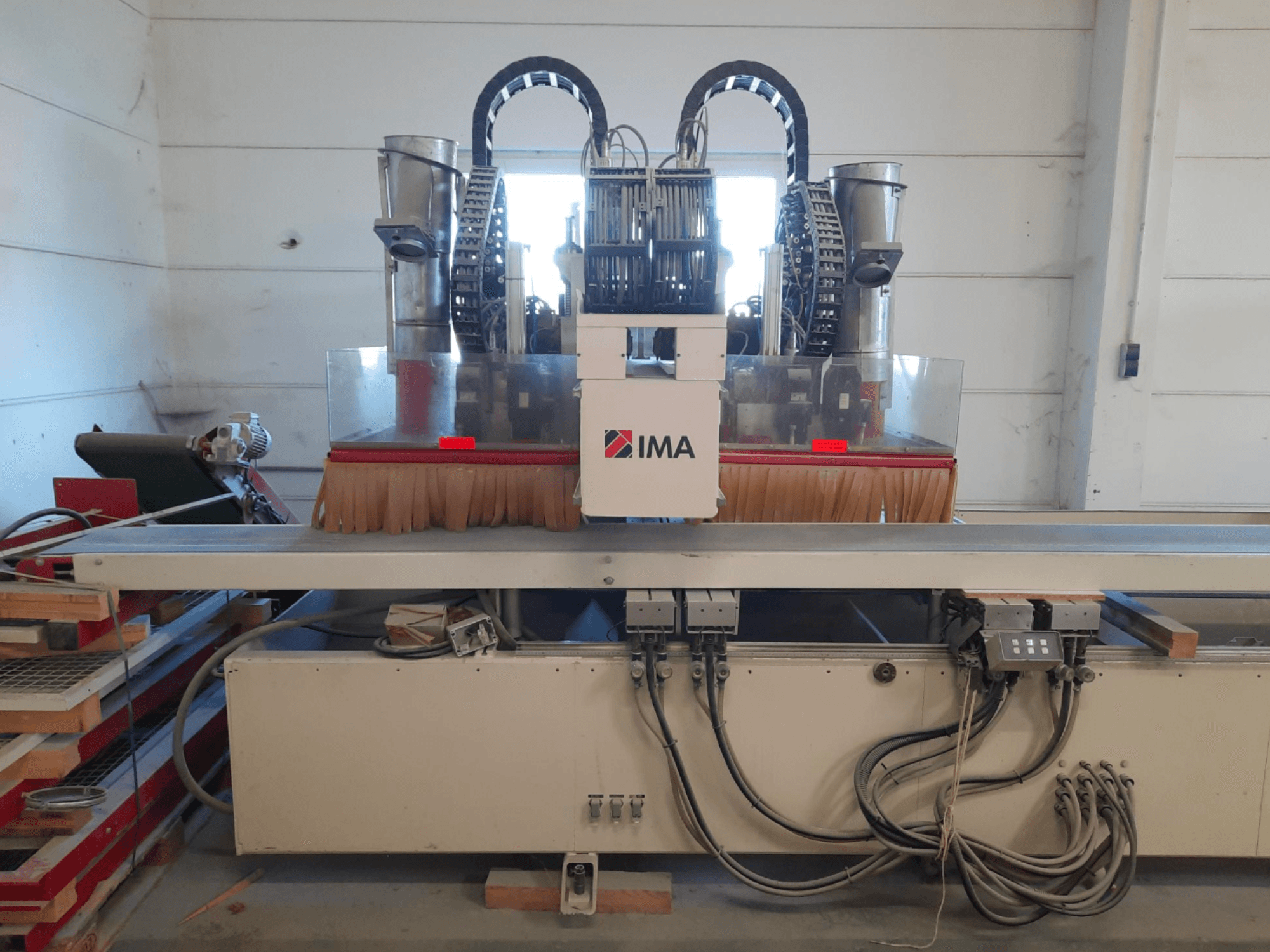

Ce centre d'usinage CNC pour le bois IMA BIMA 610 V à 3 axes a été fabriqué en 1996. Il dispose d'une zone de travail de 4 000 mm sur l'axe X et de 1 200 mm sur l'axe Y, avec un diamètre de perçage maximal de 45 mm. La machine est équipée de 5 broches de perçage dans la direction X et de 11 dans la direction Y. Si vous recherchez des capacités d'usinage du bois de haute qualité, pensez à la machine IMA BIMA 610 V que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: IMA
- année: 1996
- MODÈLE: BIMA 610 V
- type d'application: Usinage CNC
- Emplacement: Allemagne
- type de machine: Centre d'usinage CNC pour bois
Informations techniques - IMA BIMA 610 V
Dimensions
- Hauteur de la machine: 3100 mm
- Poids de la machine: 7500 kg
- Longueur de table: 4000 mm
- Largeur de table: 1200 mm
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 4000 mm
- Course de l’axe Y: 1200 mm
Spécification technique
- Puissance de broche: 7.5 kW
- Vitesse de broche: 18000 RPM
- Stations d'outils: 5
Informations supplémentaires
Commande CNC : Commande CNC NUM
Système d'entraînement : Siemens SIMODRIVE 611
Longueur maximale de la pièce : 4 000 mm
Longueur minimale de la pièce : 150 mm
Largeur maximale de la pièce : 1 650 mm
Épaisseur minimale de la pièce : 10 mm
Épaisseur maximale de la pièce : 65 mm
Broches de perçage (X) : 5
Broches de perçage (Y) : 11
Diamètre de perçage maximal : 45 mm
Puissance de la broche principale : 7,5 kW
Moteur de la broche principale : refroidi par eau
Porte-outil : HSK F63 DIN 69893
Puissance du moteur d'entraînement d'avance : 4 kW
Vitesse d'avance : 1 500–18 000 mm/min
Poids maximal de l'outil : 5 kg
Force de serrage maximale de l'outil : 10 000 N
Tension de service : 400 V ±5 %
Tension d'alimentation : 3/N/PE, 400 V, 50 Hz
Fréquence : 50 Hz
Charge connectée totale : 33 kVA
Puissance nominale : 41 kW
Courant nominal : 62 A
Section de raccordement : 16 mm²
Tension de commande : 24 V
Courant de commande : 52 A
Pression d'air comprimé : 6–10 bar
Raccordement pneumatique : 1/2"
Consommation d'air requise : 28 m³/h
Raccordement pour l'aspiration des poussières : Ø 100–300 mm
Débit d'air Ø 100 : 14 m³/min
Débit d'air Ø140 : 28 m³/min
Débit d'air Ø160 : 36 m³/min
Débit d'air Ø180 : 46 m³/min
Débit d'air Ø200 : 56 m³/min
Débit d'air Ø280 : 105 m³/min
Débit d'air Ø300 : 127 m³/min
Nombre de raccords d'aspiration : 1
État de la machine : démontée mais entièrement fonctionnelle
Équipement en option, non inclus :
Ventouses à bloc d'aspiration (en aluminium) et console coulissante
Deux broches de fraisage pour le fraisage synchrone avec changeurs d'outils intégrés
Barrière de sécurité avec tapis de sécurité associés
Armoire de commande et unité de commande
Convoyeur à bande pour les chutes de fraisage
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
