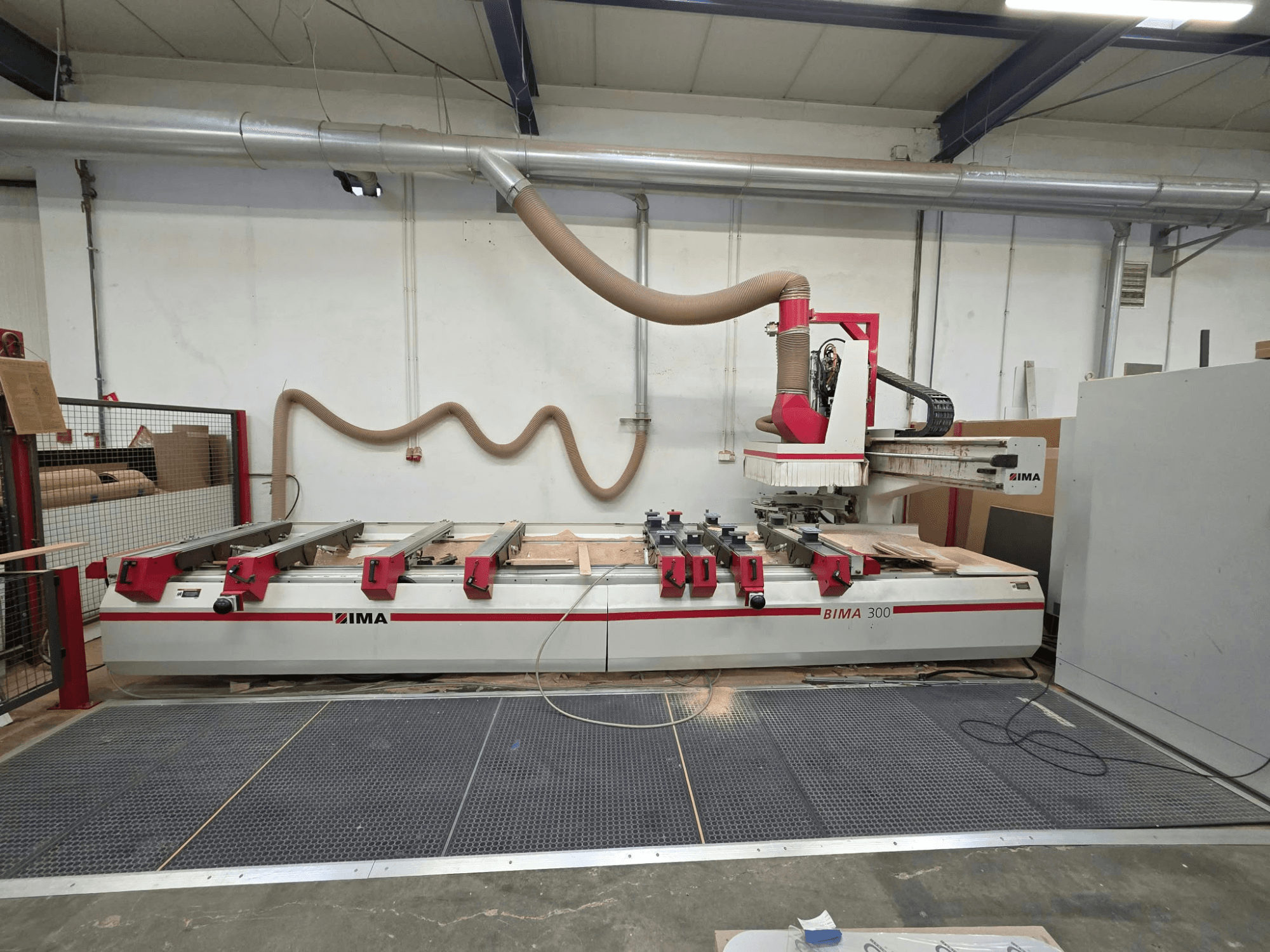

IMA - BIMA 300PL-CNC-IMA-2005-00002

Zone de travail

• Plage d'usinage sur l'axe X : 4 300 mm (4 600 mm selon le manuel ; à confirmer)

• Plage d'usinage sur l'axe Y avec broche principale et outil de Ø 20 mm : 1 400 mm

• Plage d'usinage sur l'axe Y avec l'unité de perçage (toutes broches verticales) : 1 100 mm

• Hauteur maximale de la pièce au-dessus de la surface de la ventouse : 125 mm

• Épaisseur maximale de la pièce : en fonction de l'équipement et de l'application

• Hauteur de travail : environ 950 mm

• Zone de travail à deux zones sans usinage pendulaire : 2 × 2 050 mm ; dégagement central : 200 mm

• Zone de travail à deux zones avec usinage pendulaire : 2 × 1 750 mm ; dégagement central : 800 mm

Broche principale

• Interface d'outil : HSK-F63

• Diamètre du cône : 38 mm

• Serrage automatique de l'outil (force de serrage : 11 000 N ; force de desserrage : 20 400 N)

• Poids maximal de l'outil : 6 kg

• Sens de rotation : programmable CW/CCW

• Entraînement : moteur triphasé avec variateur de fréquence

• Lubrification : lubrifié en usine

• Refroidissement : par air

• Axe rotatif intégré à commande numérique (CNC) pour le positionnement de l'agrégat sur 360°, avec support de couple et raccordement pneumatique

Vitesses des axes

• Avance rapide X/Y : 60 m/min

• Avance rapide Z : 30 m/min

Aspiration, extraction et air comprimé

• Pression d'air comprimé requise : 7 bars

• Diamètre du raccord d'aspiration : 250 mm

• Vitesse d'air d'aspiration requise : 28 m/s

• Débit d'air d'aspiration requis : 4 950 m³/h

• Débit de la pompe à vide : 90 m³/h

Équipement supplémentaire

• Unité de perçage à angle de 90°

• 3 porte-outils HSK
