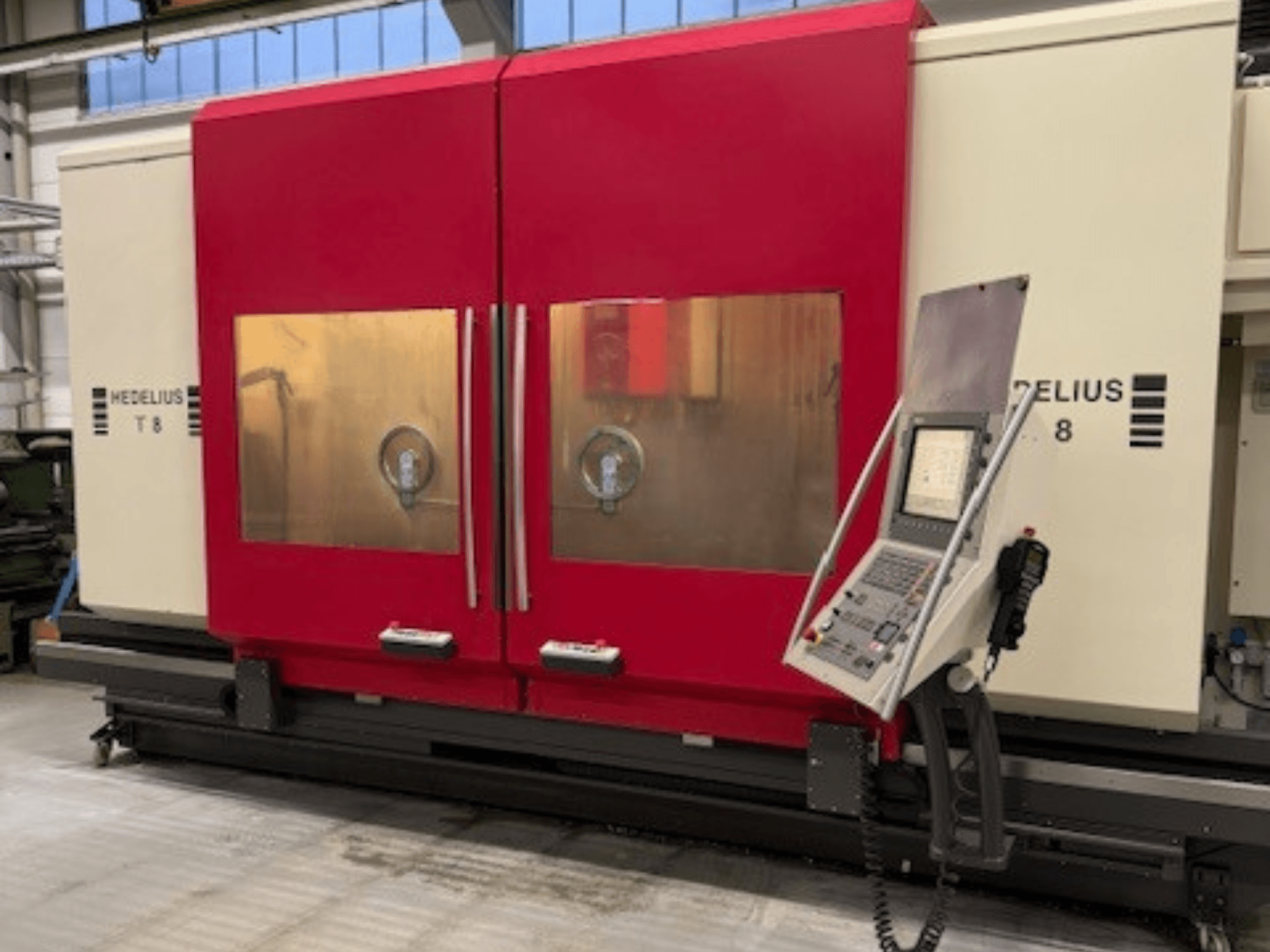

Cet HEDELIUS T8 - 2300 à 5 axes a été fabriqué en 2006 et présente une conception robuste de centre d'usinage vertical. Elle dispose d'une grande plage de déplacement de 2300/800/850 mm et d'une vitesse de broche élevée allant jusqu'à 12 000 tr/min. La machine comprend une tête pivotante CN pour l'axe B, un magasin d'outils à 40 positions et supporte un poids de pièce maximal de 2500 kg. Considérez l'opportunité d'acheter ce centre d'usinage vertical HEDELIUS T8 - 2300. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: HEDELIUS
- année: 2006
- MODÈLE: T8 - 2300
- heures de production: 7647
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centre d'usinage vertical
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - HEDELIUS T8 - 2300
Unité de contrôle
- Marque de commande: HEIDENHAIN
- Modèle de commande: iTNC 530
Dimensions
- Poids de la machine: 18500 kg
Mouvement
- Nombre d'axes: 5
- Course de l'axe X: 2300 mm
- Course de l'axe Y: 800 mm
- Course de l'axe Z: 850 mm
Spécification technique
- Poids max. de l'outil: 10 kg
- Puissance de broche: 26.5 kW
- Vitesse de broche: 12000 RPM
- Taille de cône: SK 40
Informations supplémentaires
Tête pivotante NC Axe B : +92° / -92°
Opération pendulaire maximale : 2 × 850 mm
Traversée rapide : 60 m/min
Force d'avance : X/Y 5000 N, Z 9000 N
Broche :
Couple maximal : 158 Nm
Diamètre du palier de la broche avant : 70 mm
Serrage de l'outil (force de traction) : 12 kN
Magasin d'outils/changement d'outils :
Positions d'outils (standard) : 40
Positions d'outils (Magnum) : 80
Diamètre maximal de l'outil : 125 mm (180 mm lorsque les positions adjacentes sont vides)
Longueur maximale de l'outil : 330 mm
Temps de changement d'outil (approx.) : 3.5 s
Temps de copeau à copeau : vertical 6,0 s / horizontal 6,5 s
Table/capacité :
Table fixe (L×l) : 2000 × 920 mm
Rainures en T : 6 × 18 H12
Table rotative : 1 × 18 H8
Poids max. de la pièce : 2500 kg
Capacités d'usinage :
Perçage dans St 52 avec du carbure : 40 mm
Taraudage : M24
Fraisage dans St 52 : 500 cm³/min
Distances (référence) :
Course Z verticale (L2) : 850 mm
Distance entre le nez de la broche et l'axe de pivotement (L3) : 300 mm
Nez de la broche à la surface de la table (L4) : 40 mm
Course Z horizontale (L5) : 1000 mm
Axe de la broche par rapport à la surface de la table (L6) : 210 mm
Course Y (L7) : 800 mm
Centre de la table au début/à la fin de la course (L8/L9) : 400 / 400 mm
Puissance/poids :
Charge totale connectée : 25 kVA
Poids de la machine (standard) : environ 17 000-17 500 kg
Nombre d'heures :
Heures de fonctionnement : 21 100 h
Heures de broche : 7,647 h
Équipement supplémentaire
Convoyeur de copeaux
Refroidissement interne par la broche, 40 bars
Filtre à bande de papier
Séparateur de brouillard d'huile et d'émulsion
Fenêtres de visualisation rotatives (2)
Pistolets de nettoyage (2)
Palpeur Renishaw
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
