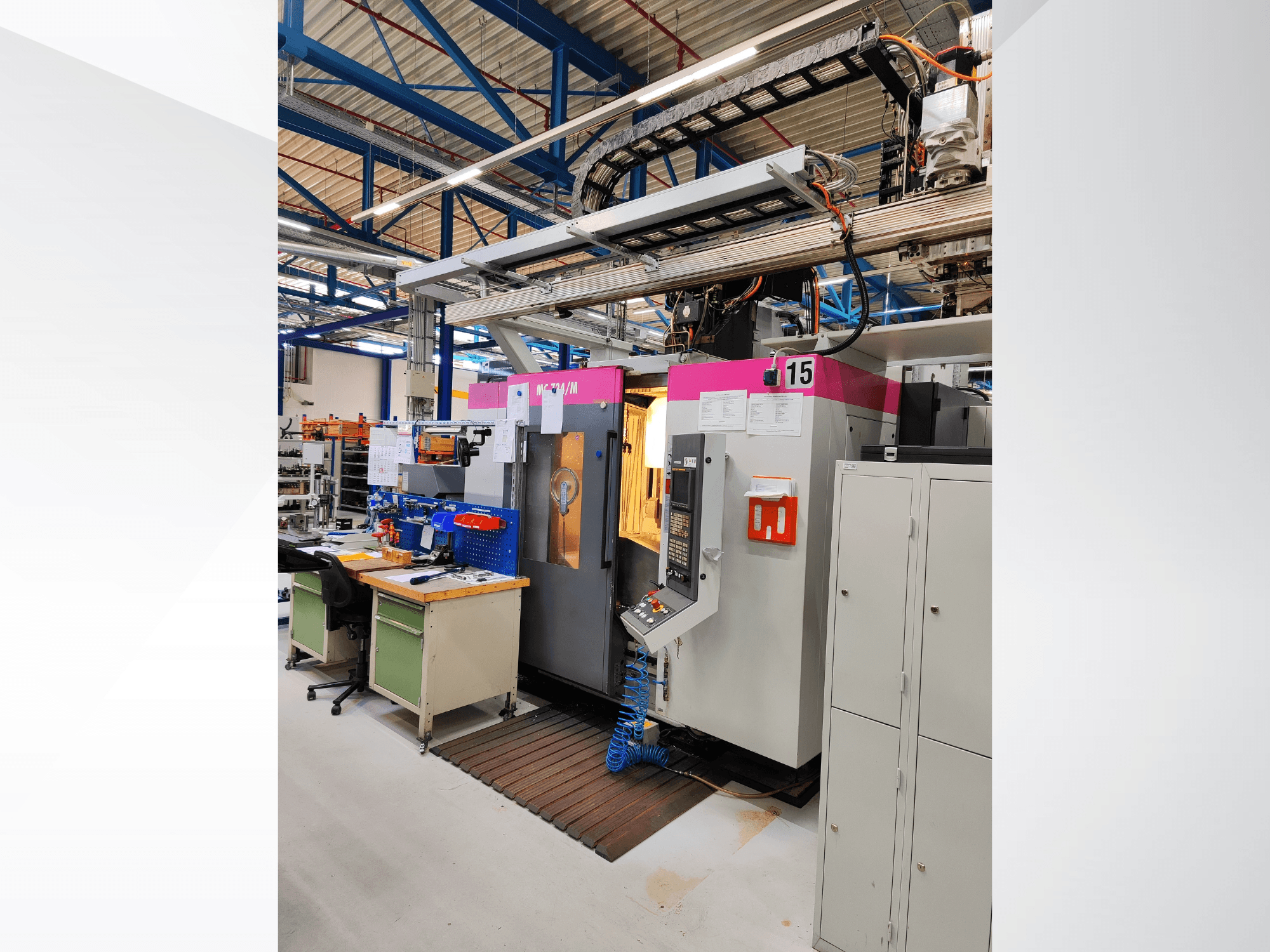

STAMA - MC 734MDE-MIL-STA-2006-00001

- Rayon d'interférence : 252 mm

- Puissance connectée : 51 kVA

- Puissance totale requise : 46 kW

- Tension d'alimentation : 400 V, 50 Hz

- Courant nominal : 75 A

- Fusibles supplémentaires : 3 × 80 A

- Section minimale de raccordement : 4 × 25 mm²

- Cône de broche : Capto 6

- Diamètre du roulement de broche : 85 mm

- Couple maximal de la broche : 142 Nm (S6/20 %)

- Capacité du magasin d'outils : 48 + 90 outils

- Force de serrage de l'outil : 8 000 N

- Diamètre maximal de l'outil : 160 mm

- Longueur maximale de l'outil : 300 mm

- Vitesse d'avance X / Y / Z : 1 - 10 000 mm/min

- Déplacement rapide X / Y / Z : 60 m/min

- Force d'avance maximale X / Y : 7 000 N

- Force d'avance maximale en Z : 8 000 N

- Capacité de fraisage maximale : 600 cm³

- Diamètre de perçage maximal : 40 mm

- Diamètre maximal de taraudage : M30

- Moteur de la broche principale 1 : Kessler DMQ 112.AM.4.AFS/F (22,0 kW, 12 000 tr/min)

- Moteur de l'axe X : Fanuc A 06 B-0269-B 100 (5,5 kW, 3 000 tr/min)

- Moteur de l'axe Y : Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 tr/min)

- Moteur de l'axe Z : Fanuc A 06 B-0273-B 400 (5,5 kW, 3 000 tr/min)

- Moteur du magasin d'outils : Fanuc A 06 B-0235-B 000 (2,5 kW, 4 000 tr/min)

- Moteur de l'axe B (4e axe) : Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 tr/min)

- Moteur de l'axe C (5e axe) : Fanuc A 06 B-0236-B 100 (2,3 kW, 4 000 tr/min)

- Moteur de l'8e axe X2 : Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 tr/min)

- Moteur de l'axe 7 (U) : Fanuc A 06 B-0213-B 400 (0,75 kW, 4 000 tr/min)

- Moteur de l'axe V : Fanuc A 06 B-0216-B 400 (1,0 kW, 4 000 tr/min)

- Moteur du magasin supplémentaire : Fanuc A 06 B-216-B 400 (1,0 kW, 4 000 tr/min)

- Moteur du magasin plat : Fanuc A 06 B-0235-B 100 (2,5 kW, 4 000 tr/min)

- Pompe de refroidissement 1 : Brinkmann BFS 238/70 (5,0 kW, 2 900 tr/min)

- Pompe de refroidissement 2 : Brinkmann TH 90/470-540 (3,3 kW, 2 900 tr/min)

- Pompe à eaux usées : Brinkmann TAS 603/280-6156 (5,5 kW, 2 900 tr/min)

- Pompe du pistolet de lavage : Brinkmann TH 90/470-540 (3,3 kW, 2 900 tr/min)

- Moteur du filtre à lamelles autonettoyant : Motovario P 63 B 4 (0,18 kW, 1 360 tr/min)

- Moteur du convoyeur à copeaux : Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1 350 tr/min)

- Moteur du groupe hydraulique : Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1 390 tr/min)

- Moteur d'extraction de la cabine : Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2 880 tr/min)

- Moteur de la bande transporteuse : SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1 380 tr/min)

Équipement inclus :

Convoyeur à copeaux, magasin auxiliaire, système de refroidissement, chargeur de pièces
