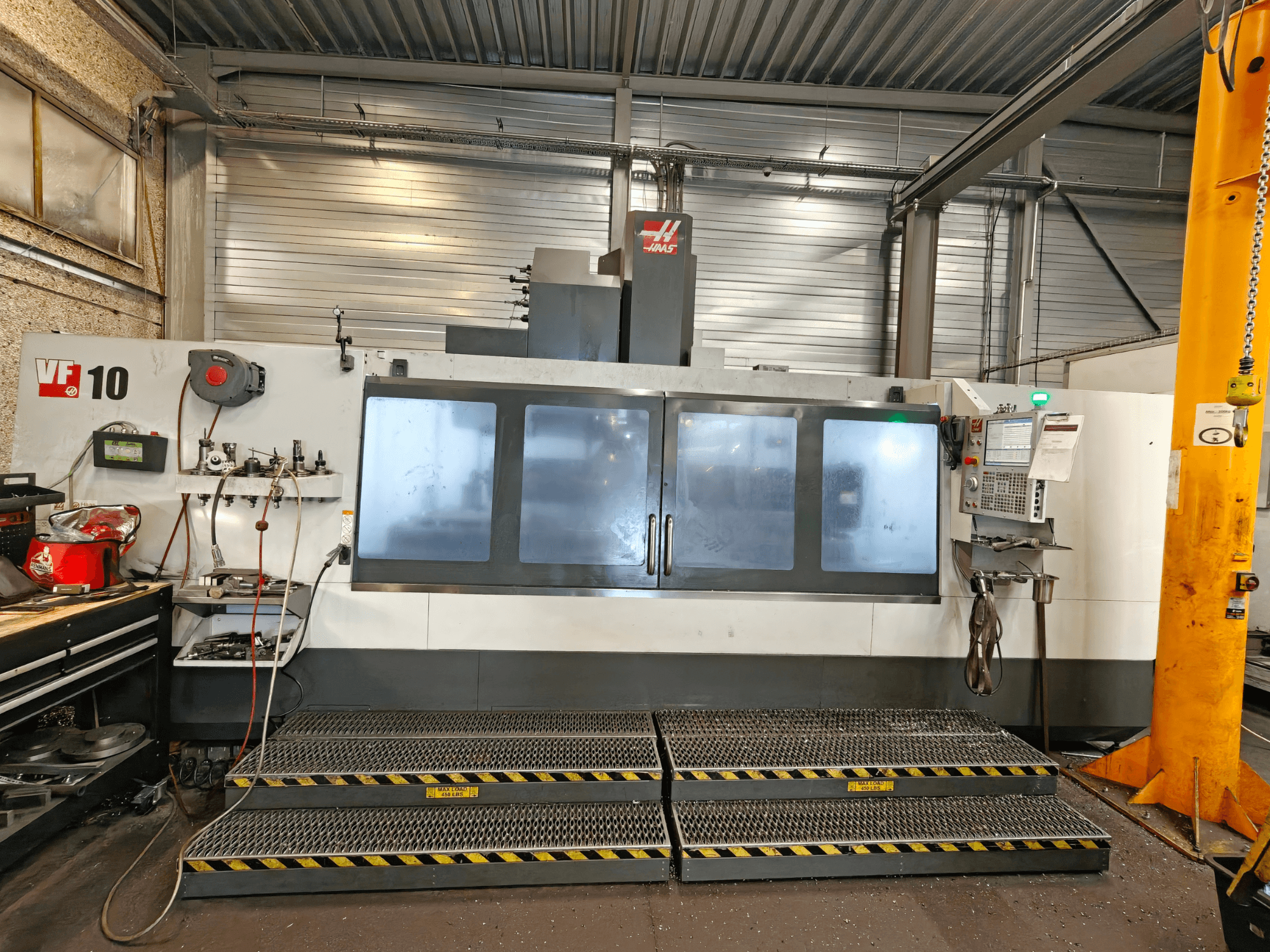

HAAS - VF-10/50BE-MIL-HAA-2022-00001

Distance entre le bout de la broche et la table (max.) : 35,0 pouces (889 mm)

Distance entre l'extrémité de la broche et la table (min.) : 5,0 pouces (127 mm)

Broche

• Couple maximal : 340 ft‑lbf à 700 tr/min (460 Nm à 700 tr/min)

• Système d'entraînement : boîte de vitesses à 2 rapports

• Lubrification des roulements : injection d’air/d’huile

• Refroidissement : par liquide

Table

• Longueur : 120,0 pouces (3 048 mm)

• Largeur : 28,0 pouces (711 mm)

• Largeur des rainures en T : 0,626–0,630 pouces (15,90–16,00 mm)

• Entraxe des rainures en T : 4,92 pouces (125 mm)

• Nombre de rainures en T : 5

• Charge maximale de la table (répartie uniformément) : 4 000 lb (1 814 kg)

Vitesses d'avance

• Avance de coupe maximale : 360 ipm (9,1 m/min)

• Déplacements rapides : X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

Moteurs des axes (poussée max.)

• X : 3 400 lbf (15 124 N)

• Y : 4 100 lbf (18 238 N)

• Z : 5 600 lbf (24 910 N)

Changeur d'outils

• Type : SMTC

• Capacité : 30+1

• Diamètre maximal de l'outil (tous les emplacements occupés) : 4,0 pouces (102 mm)

• Diamètre maximal de l'outil (emplacement adjacent vide) : 10,0 pouces (254 mm)

• Longueur maximale de l'outil (à partir de la ligne de référence) : 16 in (406 mm)

• Poids maximal de l'outil : 30 lb (13,6 kg)

• Temps de changement d'outil (moyenne) : 4,2 s

• Temps de changement de copeau (moyenne) : 6,3 s

Général

• Capacité de liquide de refroidissement : 95 gal (360 L)

Besoins en air

• Débit d'air requis : 4 scfm à 100 psi (113 L/min à 6,9 bar)

• Tuyau d'air en ligne : 3/8 in

• Raccord (air) : 3/8 in

• Pression d'air minimale : 80 psi (5,5 bar)

Caractéristiques électriques

• Système d'entraînement : boîte de vitesses à 2 vitesses

• Tension d'entrée CA (triphasée) basse : 220 VCA, 70 A (FLA)

• Tension d'entrée CA (triphasée) haute : 440 VCA, 35 A (FLA)

Dimensions – expédition

• Palette nationale : 288 pouces x 102 pouces x 132 pouces (732 cm x 260 cm x 336 cm)

• Caisse d'exportation : 288 pouces x 105 pouces x 134 pouces (732 cm x 267 cm x 339 cm)

• Palette pour le marché intérieur avec option EC : 288 pouces x 102 pouces x 140 pouces (732 cm x 260 cm x 356 cm)

• Caisse d'exportation avec option CE : 288 pouces x 105 pouces x 141 pouces (732 cm x 267 cm x 359 cm)
