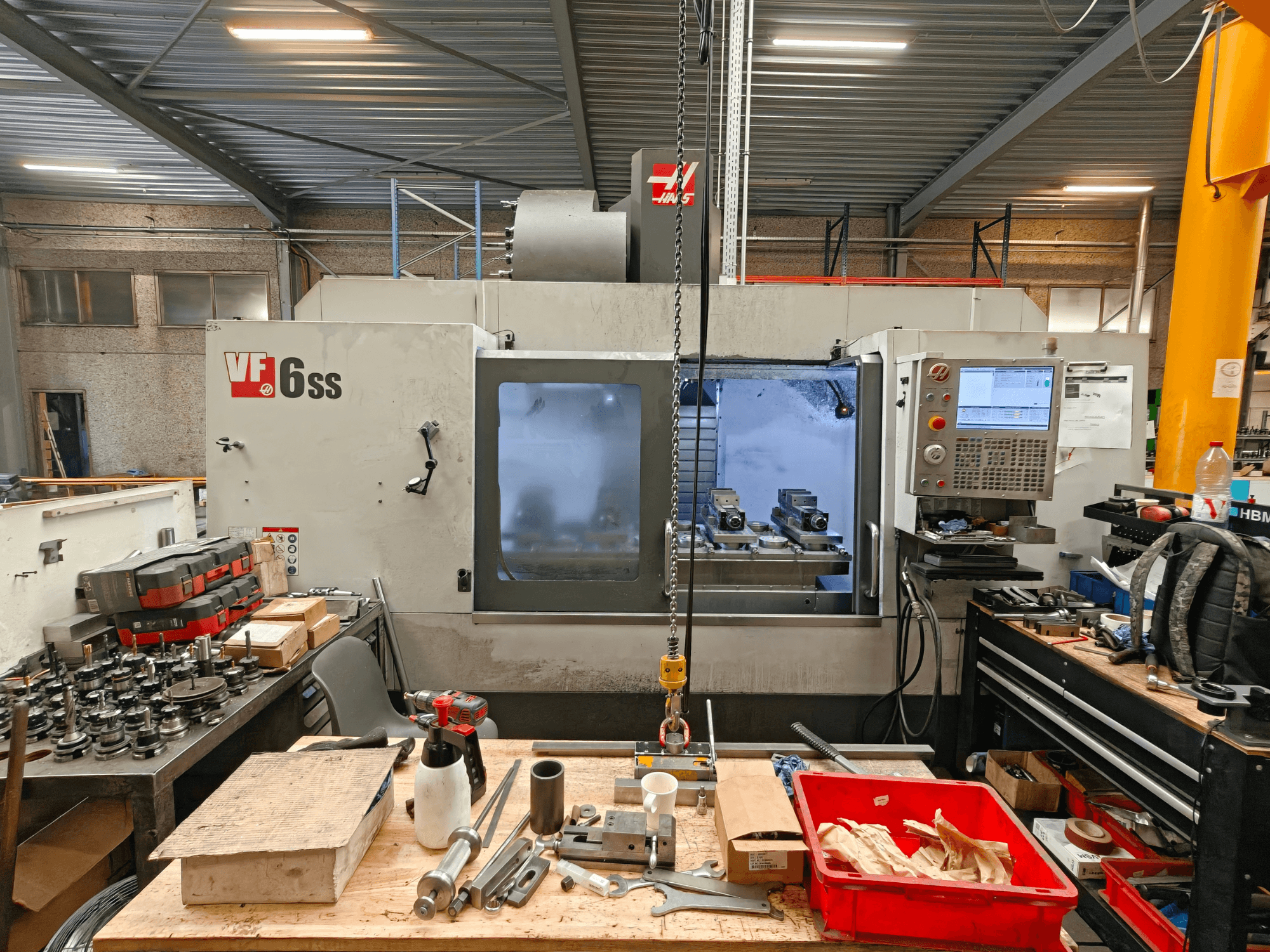

HAAS - VF-6SSBE-MIL-HAA-2016-00001

• Courses : X 1 626 mm ; Y 813 mm ; Z 762 mm ; distance entre le bout de la broche et la table : 102–864 mm

• Table : 711 × 1 626 mm ; rainures en T de 5 × 16 mm ; pas des rainures en T : 125 mm ; charge maximale de la table : 907 kg

• Broche : couple max. 122 Nm à 2 000 tr/min ; roulements ABEC classe 7 ; orientation électronique ; tête de broche refroidie par eau ; BT40 ; soufflage d’air à travers la broche ; bouton de déverrouillage d’outil

• Changeur d’outils :

  • montage latéral standard 24+1, BT40 ; entièrement électrique et bidirectionnel ; Ø max. de l'outil : 76 mm (à pleine capacité), 127 mm (poches adjacentes vides) ; poids max. de l'outil : 5,4 kg ; temps de changement d'outil : 2,3 s ; temps de changement de copeau à copeau : 3,2 s

  • En option 40+1 : temps de changement d’outil 2,8 s ; temps de cycle 3,6 s ; Ø max. de l’outil 76 mm (à pleine capacité), 152 mm (poches adjacentes vides)

• Vitesses d'avance : avance rapide X/Y/Z 30,5 m/min ; avance de coupe maximale 21,2 m/min

• Moteurs/Entraînements : poussée max. des axes (X/Y/Z) 15 124 N ; servomoteurs à couplage direct ; servomoteurs sans balais ; entraînement vectoriel (Y-Δ)

• Refroidissement et lubrification : réservoir de liquide de refroidissement extractible de 360 litres ; système de lubrification automatique

• Construction et enceinte : structure rigide en fonte ; pièces moulées triangulaires à large base ; enceinte en tôle d’acier haute résistance ; acier laminé à froid de calibre 14 ; conception de l’enceinte à circulation d’air libre ; largeur d’ouverture de la porte : 1 549 mm

• Dimensions de la machine et raccordements : hauteur max. 3 378 mm ; largeur 5 232 mm ; profondeur 3 835 mm (porte ouverte) ; air comprimé : 113 l/min à 6,9 bar ; alimentation électrique : 380 V CA, triphasé, 50–60 Hz ; puissance installée : 28 kVA

• Commandes/fonctions : taraudage rigide ; commande manuelle à distance (RJH) ; surveillance de la charge de l’outil ; 5 fonctions M de réserve

• Précision/Qualité : test Ballbar à 100 % pour la perpendicularité 3D et la précision d’usinage

• Autres : broche à cartouche haute puissance ; changeur d’outils latéral à grande vitesse (24+1) ; réservoir de liquide de refroidissement facilement accessible ; garantie d’un an sur les pièces et la main-d’œuvre

Équipement supplémentaire

• Aucun répertorié (aucun robot, système d’automatisation, convoyeur à copeaux, ravitailleur de barres ou autre accessoire externe spécifié)
