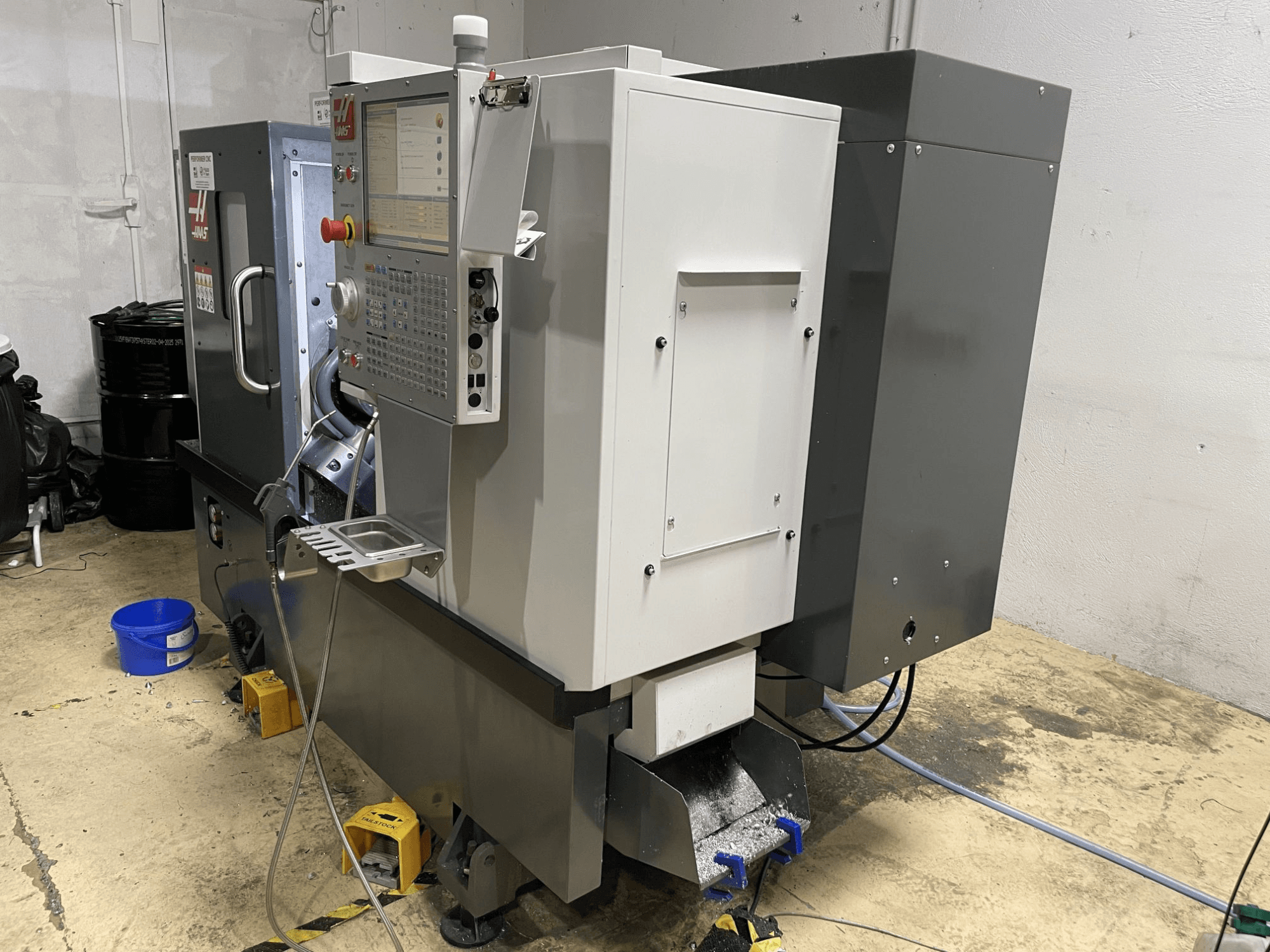

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Capacités

• Diamètre du mandrin : 210 mm

• Diamètre maximal de la pièce : 419 mm

• Diamètre de coupe maximal (tourelle BOT ou VDI) : 305 mm

• Longueur de coupe maximale : 406 mm

• Capacité de barre : 64 mm

Vitesses d'avance (rapides)

• Axe X : 12,0 m/min

• Axe Y : 12,0 m/min

• Axe Z : 30,5 m/min

Moteurs des axes (poussée max.)

• Axe X : 10 676 N

• Axe Y : 10 231 N

• Axe Z : 16 458 N

Broche

• Pointe de broche : A2-6

• Alésage de la broche : 88,9 mm

• Couple maximal de la broche : 203 Nm à 500 tr/min

• Système d'entraînement : entraînement direct par courroie

Axe C de la broche principale

• Puissance de l'axe C : 3,7 kW

• Vitesse maximale : 60 tr/min

• Précision de positionnement : ±0,02°

• Force de serrage du frein : 4 448 N

• Diamètre du frein : 366 mm

• Couple de maintien du frein : 190 Nm

• Commande : mouvement et positionnement interpolés

Tourelle et outillage

• Tourelle : hybride à 12 stations (6 VDI / 6 BOT)

• Cône d'outil : VDI40

• Outils motorisés/rotatifs : Oui, vitesse maximale 4 000 tr/min

• Dégagement arrière de la barre d'alésage : 19,1 mm

• Emplacements d'outils : 12

Contre-poupée

• Type : contre-poupée hydraulique

• Course de la broche : 95 mm

• Positionnement manuel du corps : 508 mm

• Plage de poussée : 623–5 027 N

Lubrifiant et air

• Capacité de liquide de refroidissement : 114 L

• Débit d’air requis : 113 L/min à 6,9 bar

Électricité

• Tension d'entrée CA (triphasée haute tension) : 440 VCA

• Intensité à pleine charge (triphasé haut) : 20 A

• Intensité à pleine charge (triphasé, tension basse) : 40 A

Remarques sur la configuration

• Axe C : Oui

• Axe Y : Oui

• Outils motorisés : Oui

• Contre-broche : Non
