➤ HAAS ST-10Y EU d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

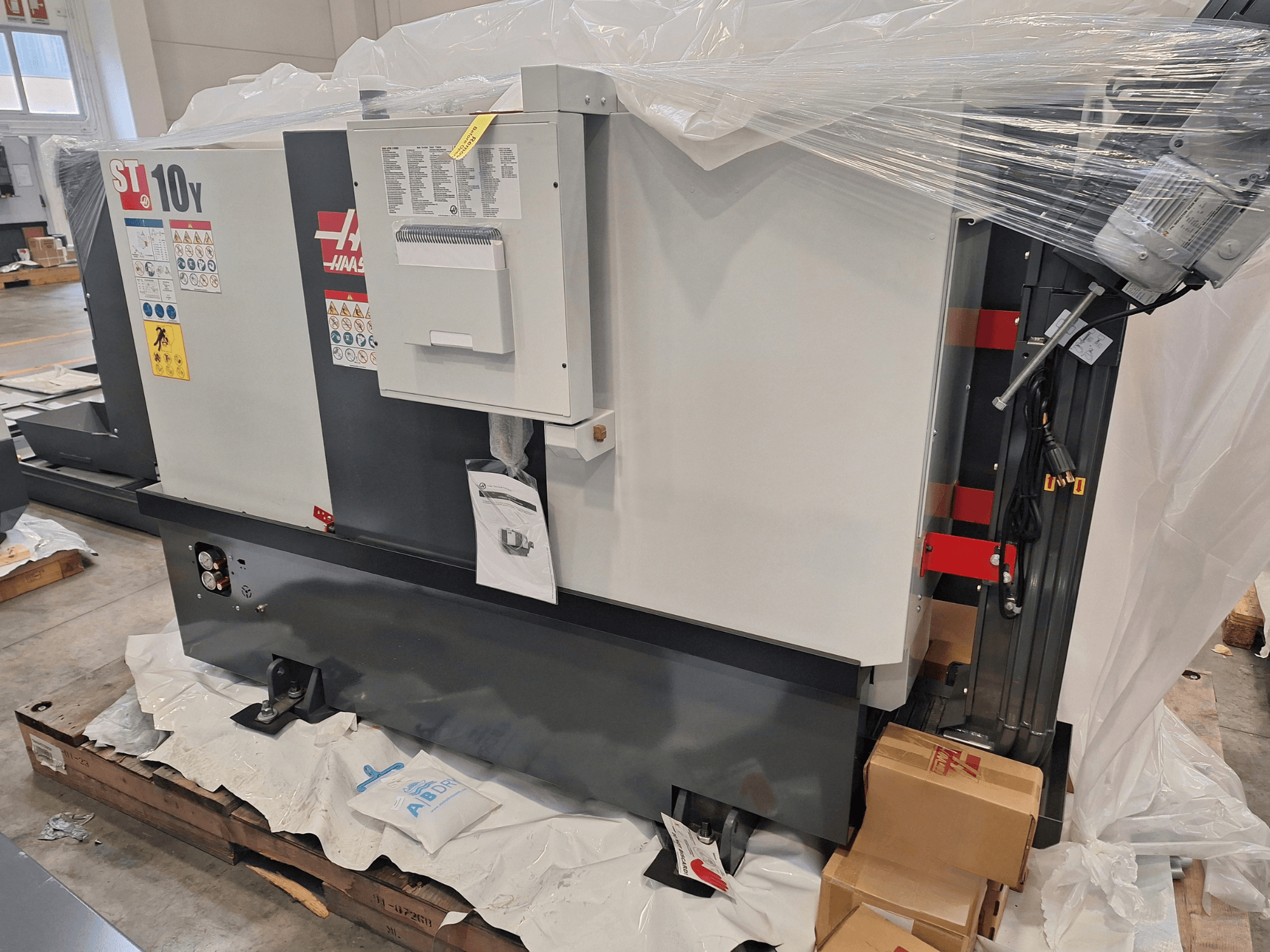

Cette machine HAAS ST-10Y EU à 3 axes a été fabriquée en 2023. Elle offre un diamètre maximal de rotation de la pièce de 419 mm et un diamètre maximal de coupe de 279 mm. La machine est équipée d'une tourelle à 12 positions et offre des vitesses de déplacement rapide pouvant atteindre 1 200 ipm. Si vous recherchez des capacités de tournage de haute qualité, pensez au tour horizontal HAAS ST-10Y EU que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: HAAS
année: 2023
MODÈLE: ST-10Y EU
type d'application: Tournage
Emplacement: Italie
type de machine: Tour horizontal

Informations techniques - HAAS ST-10Y EU

Dimensions

Poids de la machine: 3584 kg

Mouvement

Nombre d’axes: 3
Course de l’axe X: 200 mm
Course de l’axe Y: 102 mm
Course de l’axe Z: 406 mm

Spécification technique

Contre-broche: Oui
Outils entraînés: Oui
Puissance de broche: 11.2 kW
Vitesse de broche: 6000 RPM

Informations supplémentaires

Heures de fonctionnement : 0 (machine d'exposition)
Diamètre du mandrin (broche principale) : 6,5 pouces / 165 mm
Diamètre maximal de la pièce : 16,5 pouces / 419 mm
Diamètre de coupe maximal (avec tourelle BMT45) : 11,0 pouces / 279 mm
Longueur de coupe maximale : 16,0 pouces / 406 mm
Capacité de barre : 1,75 pouces / 44 mm
Vitesses rapides (X/Y/Z) : 472/472/1 200 ipm (12,0/12,0/30,5 m/min)
Poussée maximale (X/Y/Z) : 2 400/2 300/3 700 lbf (10 676/10 231/16 458 N)
Pointe de broche (principale) : A2-5
Couple maximal de la broche principale : 75,0 ft-lbf à 1 300 tr/min / 102,0 Nm à 1 300 tr/min
Alésage du tube d'extraction : 1,81 pouce / 46 mm
Alésage de la broche : 2,31 pouces / 58,7 mm
Vitesse maximale de l'axe C : 60 tr/min
Positionnement de l'axe C : ±0,02°
Diamètre du mandrin de la contre-broche : 5,3 pouces / 135 mm
Pointe de la broche secondaire : A2-5
Vitesse maximale de la contre-broche : 6 000 tr/min
Vitesse de synchronisation maximale de la sous-broche : 4 800 tr/min
Alésage de la sous-broche : 1,50 pouces / 38,1 mm
Vitesse rapide de la contre-broche (axe B) : 10 m/min
Cône de la contre-poupée : MT3
Course de la tige hydraulique de la poupée mobile : 3,8 pouces / 95 mm
Nombre de postes de tourelle : 12
Type d'outillage de la tourelle : BMT45
Vitesse maximale des outils motorisés : 6 000 tr/min
Capacité du circuit de refroidissement : 30 gal / 114 L
Besoins en air : 4 scfm à 100 psi (min. 80 psi) / 113,0 L/min à 6,9 bar (min. 5,5 bar)
Dimensions d'expédition (L x l x H) : 126,0 x 70,0 x 81,0 pouces / 321 x 178 x 206 cm

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
