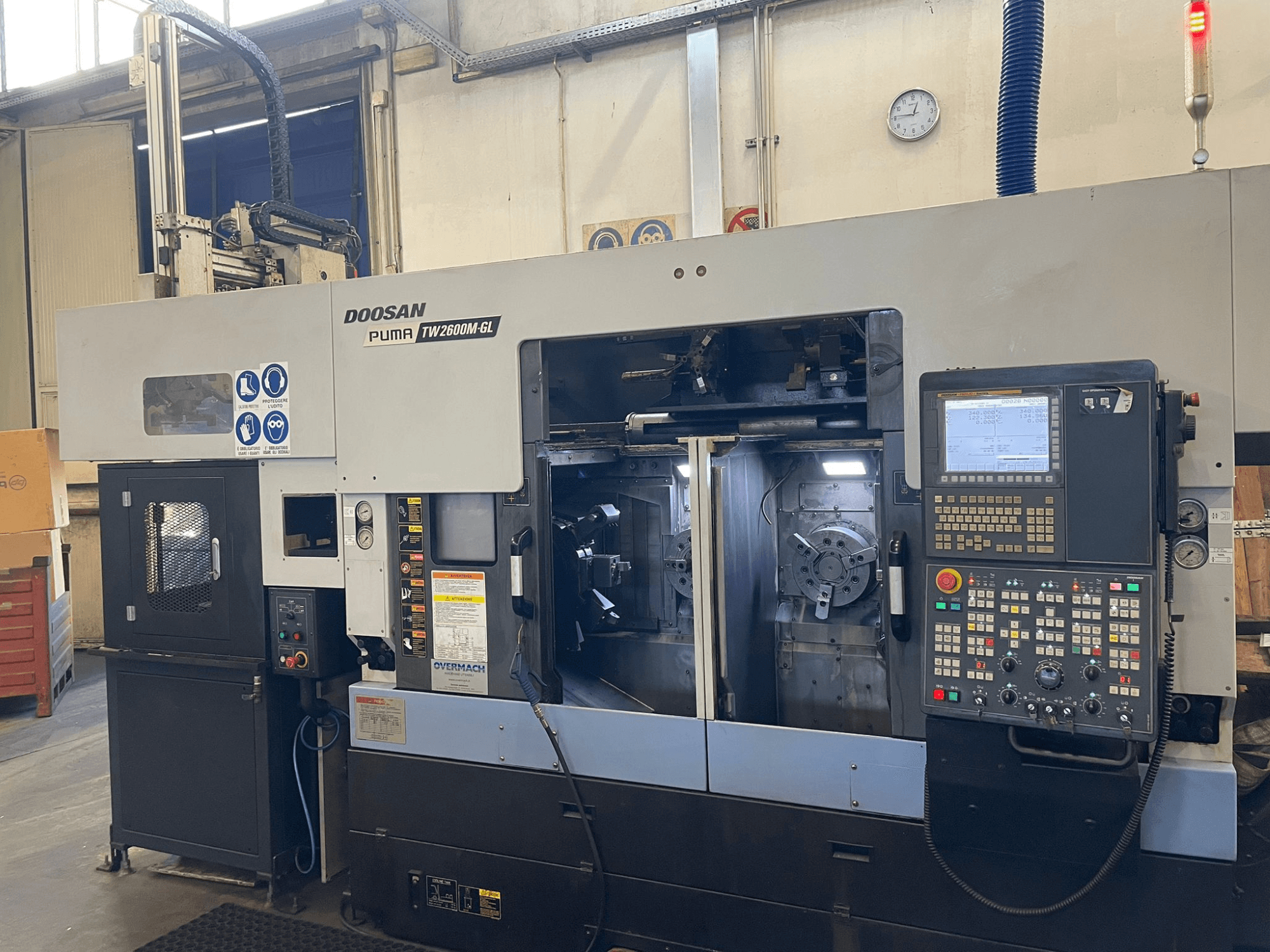

DOOSAN - TW2600 M-GL IT-TUR-DOO-2017-00006

• Commande : Doosan-Fanuc i-Series (Digital FANUC, Manual Guide i, mémoire étendue 512+512 KB, Ethernet, RS-232C, USB, taraudage rigide, mémoire de correcteur d'outil, avance prioritaire)

• Construction : Lit en fonte, structure double séparée (gauche/droite), inclinaison 0°.

Broches et capacité

• Nez de broche : ASA A2-6

• Diamètre du mandrin : Ø 255 mm (configuration à deux mandrins)

• Capacité de la barre : Ø 66 mm

• Diamètre de tournage max : Ø 350 mm

• Longueur maximale de tournage : 245 / 274 mm

• Précision de positionnement des axes C1/C2 : ±0,001° (indexation hydraulique)

• Distance entre les centres de broches : 450 mm

• Charge maximale par broche : 260 kg

Axes et avances

• Déplacements : X1/X2 = 190 mm ; Z1/Z2 = 410 mm ; C1/C2 = 360°.

• Course rapide (X1/Z1, X2/Z2) : 24 / 24 m/min

• Avance de coupe (X1/Z1, X2/Z2) : 12 / 12 m/min

• Avance de l'axe rotatif (C1/C2) : 33 tr/min

Tourelles

• Tourelle droite : Tourelle motorisée BMT-55P, 12 stations (toutes entraînées), vitesse maximale de l'outil 5 000 tr/min, moteur d'outil entraîné 5,5 / 3,7 kW

• Interface d'outillage : Queue d'outil 25 × 25 mm ; barre d'alésage Ø 40 mm

• Indexation : 0,2 s par station, indexation servo avec serrage hydraulique

Équipement supplémentaire

• Chargeur à portique Type A1 :

  • Capacité de chargement : max. 6 kg

  • Diamètre de la pièce : Ø 25 à Ø 125 mm

  • Longueur des pièces : 20-100 mm

  • Courses des axes (X/Y/Z) : 710 / 215 / 220 mm

  • Temps de cycle typique de chargement/déchargement : 9 s

  • Pression d'air de fonctionnement : 5-6 bar

• Magasin de pièces (système de palettes à recirculation, type A1) :

  • Nombre de palettes : 14

  • Nombre maximal de pièces par palette : 15

  • Capacité totale : jusqu'à 210 pièces

• Ensemble d'outils pour les deux tourelles :

  • Porte-outils axiaux : 3 + 3

  • Porte-outils radiaux : 1 + 1

  • Porte-outils entraînés : 2 + 2

  • Douilles de réduction : ER-25, Ø 25 mm

• Système d'arrosage à haute pression

• Convoyeur de copeaux et protection contre les éclaboussures
