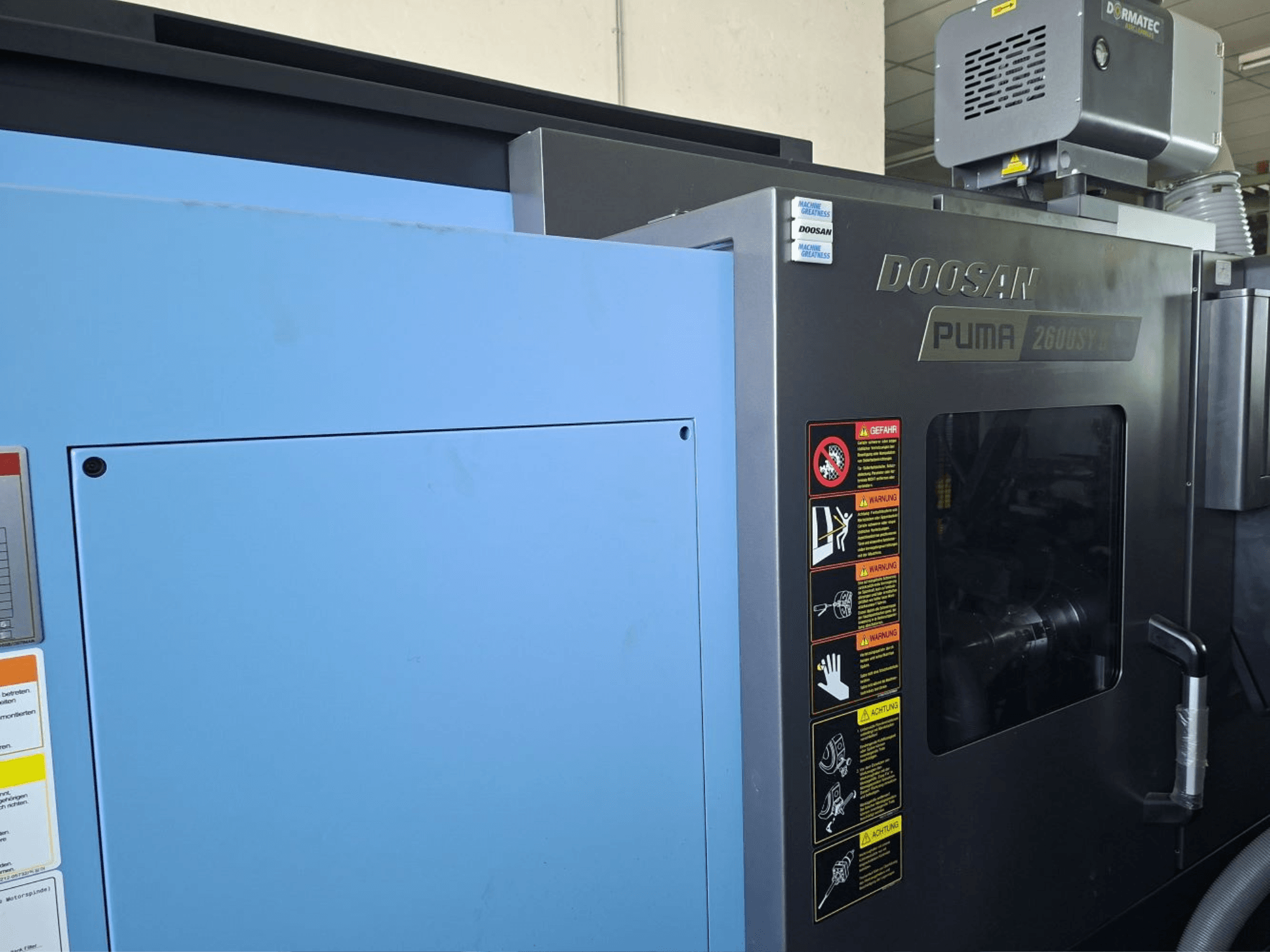

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Écran tactile Siemens S828D Control avec ShopTurn 15 pouces

• Configuration 6 axes avec outils entraînés, axe Y et broche secondaire

• Broche principale et sous-broche en tant que motobroches intégrées

• Roulement à rouleaux cylindriques, classe de précision P4, lubrification à vie

• Diamètre du mandrin de la broche principale 255 mm

• Diamètre du mandrin de la sous-broche 175 mm

• Dispositif de serrage creux, actionné hydrauliquement

• Cylindre de serrage creux

• Tourelle d'outils à 24 stations (interface BMT65P)

• Bras de mesure d'outil automatique, pivotant électriquement

• Contrôle dynamique de la vitesse de la broche

• Contre-broche avec fonction de contre-pointe

• Débit d'arrosage max. 448 L par minute

• Débit d'huile 336 L par minute

• Embrayage de sécurité électronique pour les axes X et Z

• Zone de travail avec pivotement sur le banc 780 mm

• Chariot transversal pivotant 630 mm

• Diamètre de rotation max. 255 mm

• Longueur maximale de tournage 760 mm

• Capacité de la barre 76 mm

• Poids maximal de la pièce, y compris le mandrin, 250 kg

• Alésage de la broche principale 91 mm

• Couple maximal d'environ 706 Nm

• Alésage de la broche secondaire 52 mm

• Vitesse de rotation de la broche jusqu'à 6000 tr/min

• Puissance du moteur environ 18,5 kW

• Couple environ 118 Nm

• Broche principale de l'axe C : 360° résolution 0,001°, vitesse 200 tr/min, couple env. 1508 Nm

• Broche secondaire de l'axe C : Résolution 360° 0,001°, vitesse 200 tr/min, couple env. 121 Nm

• Tourelle : 12 stations d'outils entraînés sur 24

• Vitesse maximale de l'outil entraîné 5000 tr/min

• Puissance de l'outil entraîné : environ 7,5 kW

• Couple de l'outil entraîné : environ 50 Nm

• Avance rapide X et Z : environ 30 m/min ; Y : environ 10 m/min

• Angle du lit 30

• Capacité du réservoir de liquide d'arrosage env. 220 litres

• Pression de la pompe à liquide de refroidissement 7 bars

• Réservoir hydraulique d'environ 20 litres

• Système automatique de lubrification centralisée

• Raccordement électrique AC 380 V, triphasé, 50/60 Hz

• Puissance totale environ 69,27 kVA

Équipement supplémentaire

• Convoyeur à copeaux à bande articulée LNS, côté droit, sans filtration

• Système d'extraction de brouillard d'huile Dormatec AF-30P

• Porte-barre d'alésage, diamètre 50 mm à 25 mm

• Porte-barre d'alésage double, diamètre 32 mm

• Jeu de douilles de réduction : 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Douilles de réduction pour forets en U : 40/20, 40/25, 40/32

• Deux porte-outils BMT65P à entraînement Eppinger, droits, avec refroidissement externe
