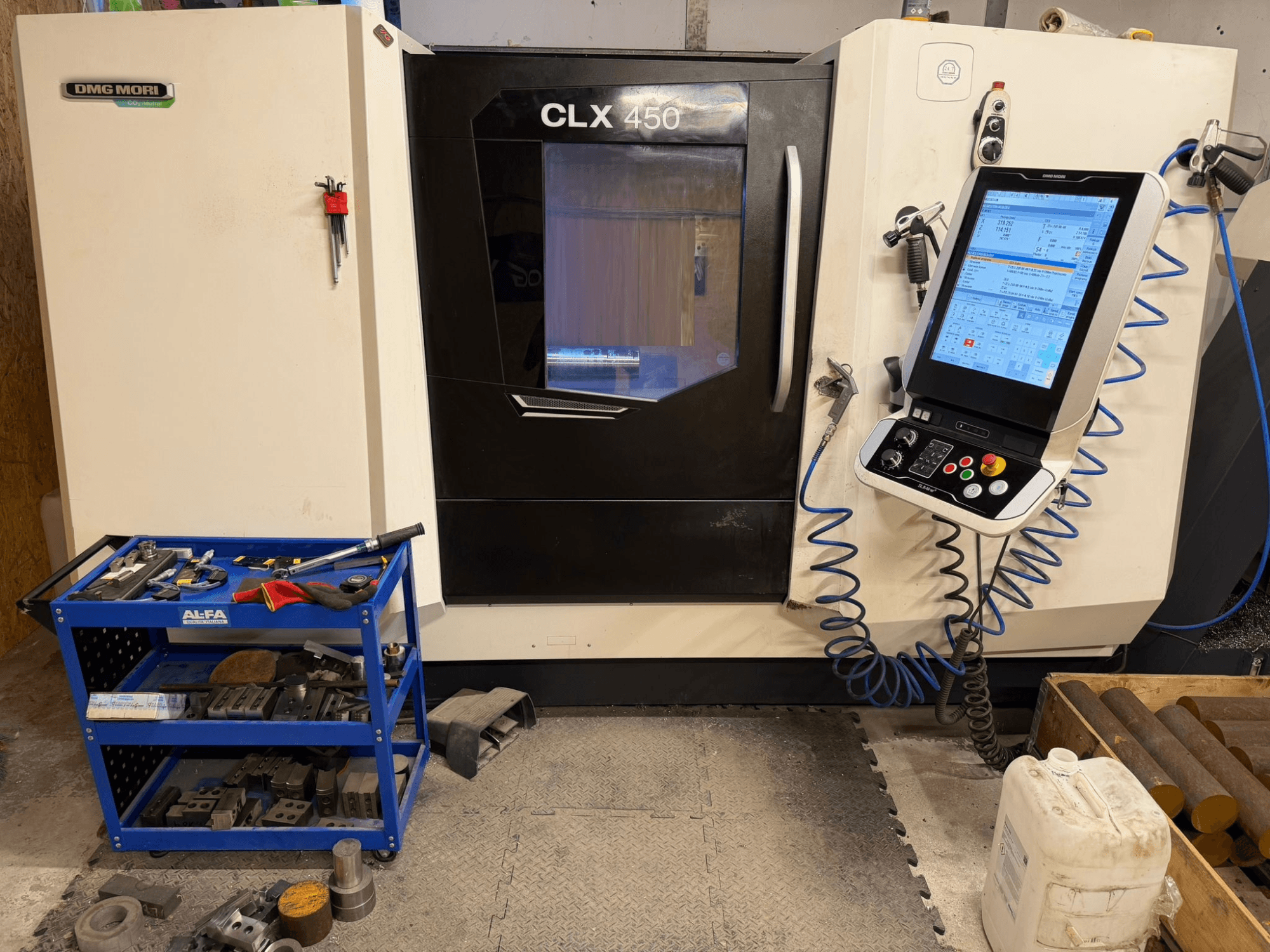

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Version : V3 (pas d'axe Y) ; configuré pour le tournage + le fraisage (axe C)

• Zone de travail :

  • Lit pivotant : 650 mm

  • Chariot transversal pivotant : 465 mm

  • Diamètre de rotation maximal : 400 / 315 mm

  • Course rapide X/Z : 30 / 30 m/min

• Axes : X, Z, C ; précision de positionnement de l'axe C : 20 arcsec

• Broche principale :

  • Nez de broche : A2-8

  • Capacité de la barre : 80 mm

  • Diamètre du palier avant : 130 mm

  • Options de diamètre de mandrin : 210 / 250 / 315 mm

  • Puissance de la broche (40% / 100%) : 25,5 / 17 kW

  • Couple maximal (40 % / 100 %) : 426 / 283 Nm

• Tourelle (VDI 40) :

  • 12 stations (12 entraînées)

  • Diamètre des stations d'outils : 40 mm

  • Puissance de l'outil entraîné : 5,44 kW

  • Couple de l'outil entraîné : 20 Nm

  • Vitesse maximale de l'outil entraîné : 4000 tr/min

• Contre-pointe :

  • Course : 500 mm

  • Interface du centre : MK5

  • Force maximale : 8 kN

• Glissières de guidage / Vis à billes : X/Z 40 × 10 mm

• Précision : Précision de positionnement X/Z : 5 / 10 µm

• Capacité / Maintien en position :

  • Capacité max. en barres : 80 mm

  • Mandrin hydraulique : Ø 254 mm (installé)

  • Alésage du mandrin : 82 mm

• Manipulation du liquide d'arrosage et des copeaux : Pistolet d'arrosage 5 bars ; Réservoir de copeaux

• Commande : Siemens SLIMline multi-touch (19")

• Dimensions et poids :

  • Poids sans convoyeur de copeaux : environ 4950 - 5050 kg

  • Poids avec convoyeur de copeaux : environ 5500 kg

• Remarques : 12 stations d'outils entraînés

Équipement supplémentaire

• Convoyeur de copeaux (déchargement à droite)

• Contre-pointe hydraulique (contrôlée par la fonction M)

• Système de mesure directe (axe X)

• Manivelle électronique externe

• Connecteur IoT de DMG MORI

• Palpeur d'outil Marposs

• Tour de signalisation (4 couleurs)

• Jeu de porte-outils statiques VDI 40

• Jeu d'outils entraînés WTO (QuickFlex, ER32)
