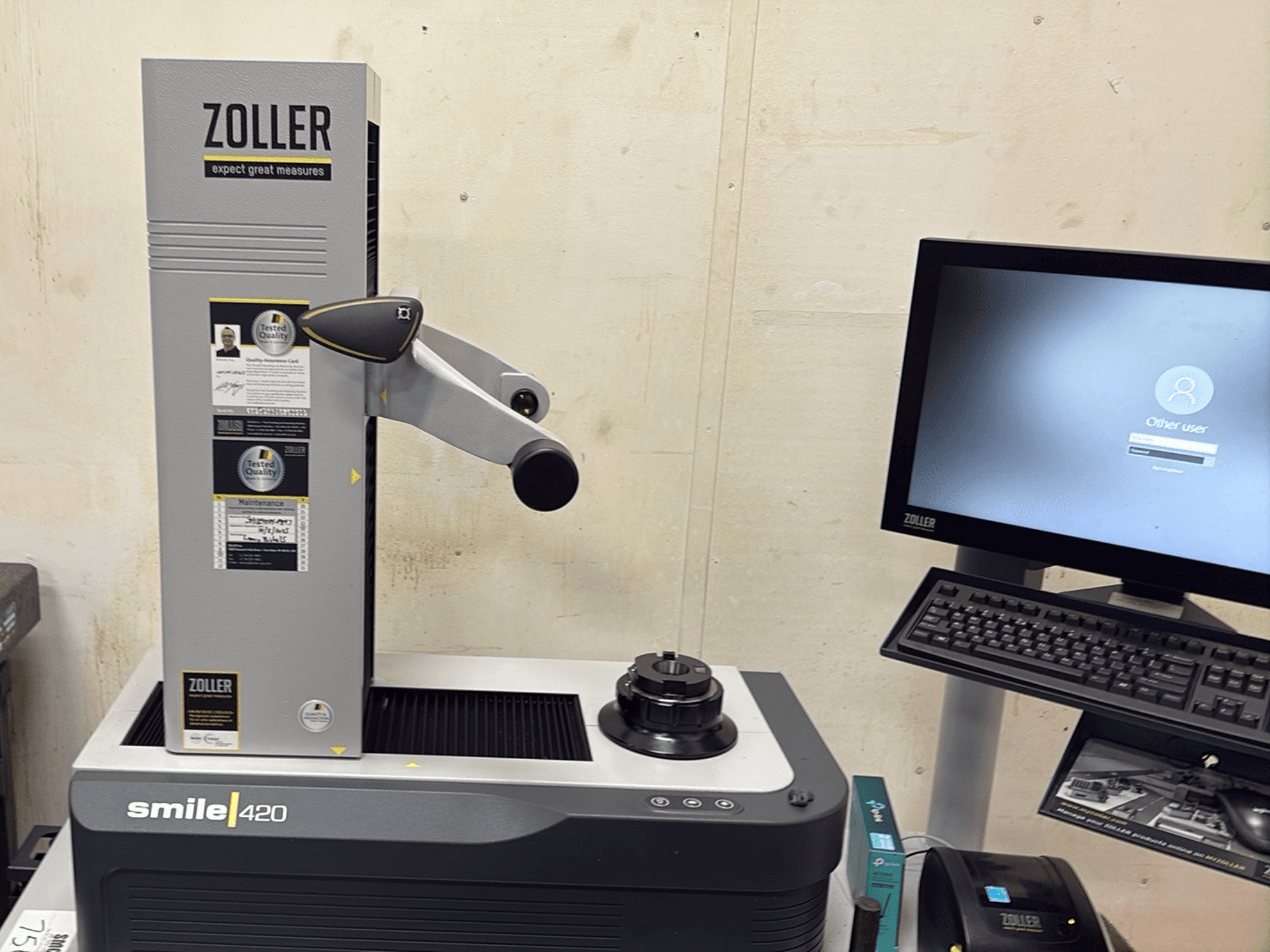

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Construction : Colonne de mesure en alliage léger, conception ergonomique, prête pour l'atelier

• Capacité de mesure :

  • Diamètre maximal de l'outil : 420 mm

  • Longueur maximale de l'outil (Z) : 420 / 600 / 800 mm (note : 800 mm nécessite le système de table)

  • Plage de mesure X : 210 mm

  • Diamètre de la jauge d'arrêt : 100 mm

• Précision :

  • Résolution de l'affichage : 1 µm

  • Précision : 2 µm

  • Concentricité : 2 µm

  • Précision de réglage de la valeur nominale : 2 µm

• Axes :

  • Jusqu'à 3 axes selon la configuration : Z (longitudinal), X (transversal), C (broche)

  • Motorisation de l'axe C en option sur certains types de broches

• Options d'entraînement des axes :

  • Manuel par l'intermédiaire d'un dispositif ZOLLER eQ à une main

  • Réglage fin manuel (en option)

  • Contrôle CNC complet des axes Z/X/C (en option)

• Options de broche (haute précision) :

  • Broche PCS (power clamping system) compatible avec : SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, mandrins Hydro D32-D63

  • Broche de haute précision SK50

  • Broche universelle HGV-UZ

• Fonctions de la broche (en option) :

  • Autofocus

  • ROD - codeur rotatif de broche

  • Système de limitation de longueur "aszm" (linéaire ou rotatif)

• Système optique (support optique standard) :

  • Caméra à lumière transmise

  • Champ de vision : 7,3 × 6,7 mm

  • Distance de travail : 100 mm

  • Capteur : 1/3" CCD monochrome

  • Inspection des bords de coupe avec 12 LED rouges

Équipement supplémentaire

• Système de table (nécessaire pour obtenir une longueur d'outil de 800 mm)
