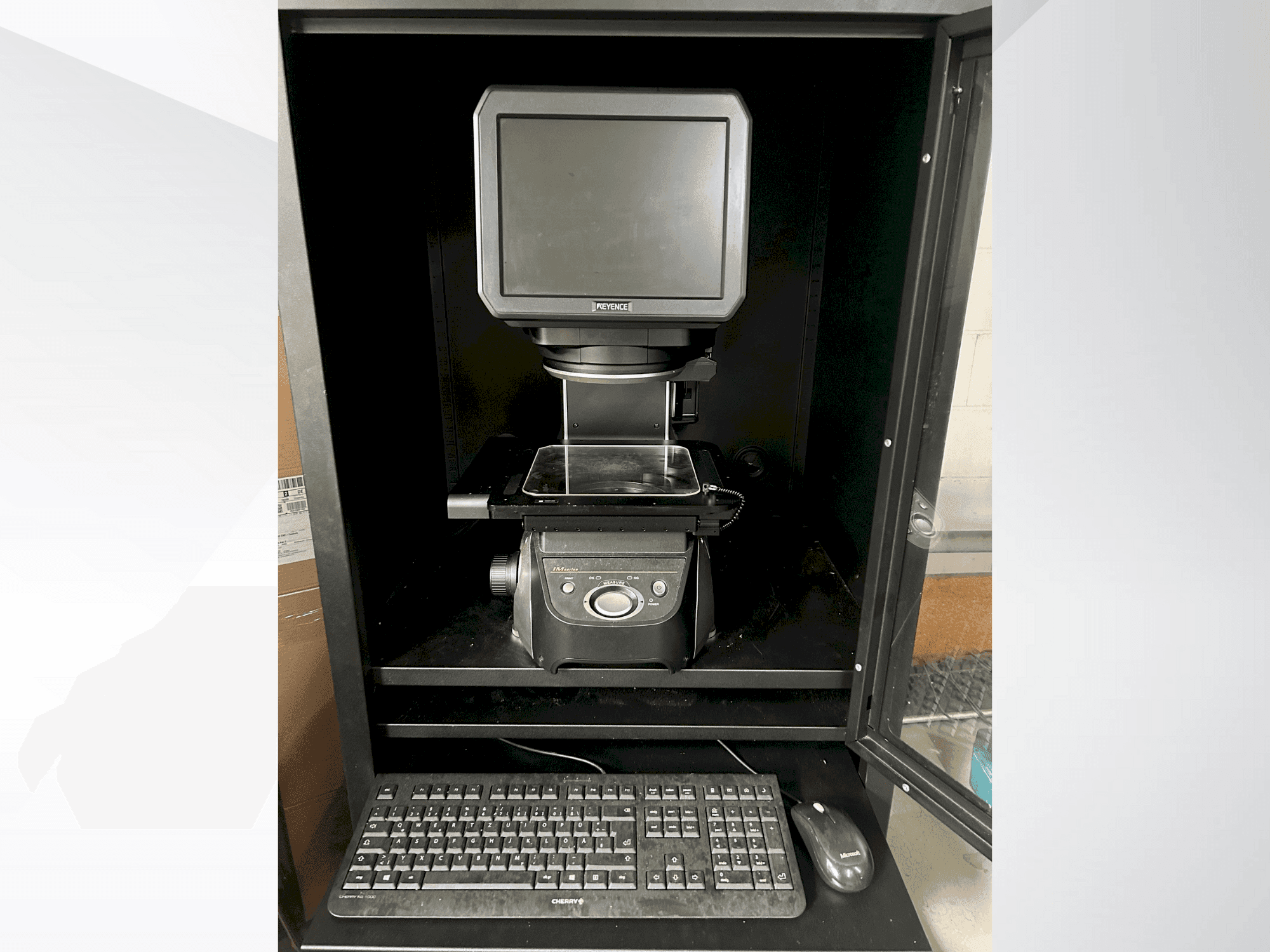

KEYENCE - IM 7020DE-MEA-KEY-2018-00001

Équipement supplémentaire

• Mesure par sonde optique : Plage de mesure : Diamètre : Ø90 mm x 90 mm / Profondeur maximale : 30 mm / Diamètre de la pointe de la sonde : Ø3 mm / Force de contact : 0,015 N / Répétabilité : ±2 micra / Précision : ±(8 + 0,02L) micra
• Connexions externes : Entrée : Entrée sans tension (avec ou sans contact) / Sortie : Sortie Photo-MOS, 24 V DC, 0,5 A
• Interfaces : LAN : RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB : USB 2.0 Type-A (6 ports : 2 à l'avant, 4 à l'arrière)
• Stockage : Disque dur : 500 Go
• Système d'éclairage : Lumière transmise : Rétro-éclairage télécentrique (LED verte) / Éclairage annulaire : Eclairage multi-angle avec 4 segments (LED blanche) / Eclairage directionnel à angle plat (LED verte)
• Table d'objets XY : Course : 100 mm x 100 mm (électrique) / Capacité de charge maximale : 5 kg / Table d'objets Z : Course : 75 mm (électrique)
• Alimentation électrique : Tension : 100-240 V AC, 50/60 Hz / Consommation électrique : Max 430 VA

Avantages de la machine

Avantages techniques de la machine

• Unité de contrôle : 31 kg, tête de mesure : 8 kg, tête de marquage : 31 kg
• Tête de mesure : capteur d'image : cmos monochrome, 1", 6. 6 mégapixels / écran : 10. 4" (xga : 1024 x 768) / système d'objectif : objectif télécentrique pour les mesures basées sur l'image
• Zone de mesure : mode de mesure standard : 200 mm x 200 mm / mode de mesure de précision : 125 mm x 125 mm
• Résolution : 0. 1 micra
• Répétabilité : mode de mesure standard : sans mouvement de la platine : ±1 micra / avec mouvement de la platine : ±2 micra
• Mode de mesure de précision : sans mouvement de scène : ±0,5 micra / avec mouvement de scène : ±1,5 micra
• Mode de mesure standard : sans déplacement de la platine : ±5 micra / avec déplacement de la platine : ±(7 + 0. 02l) micra/ (l = déplacement de la platine en mm)
• Mode de mesure de précision : sans mouvement de la scène : ±2 micra / avec mouvement de la scène : ±(4 + 0. 02l) micra
