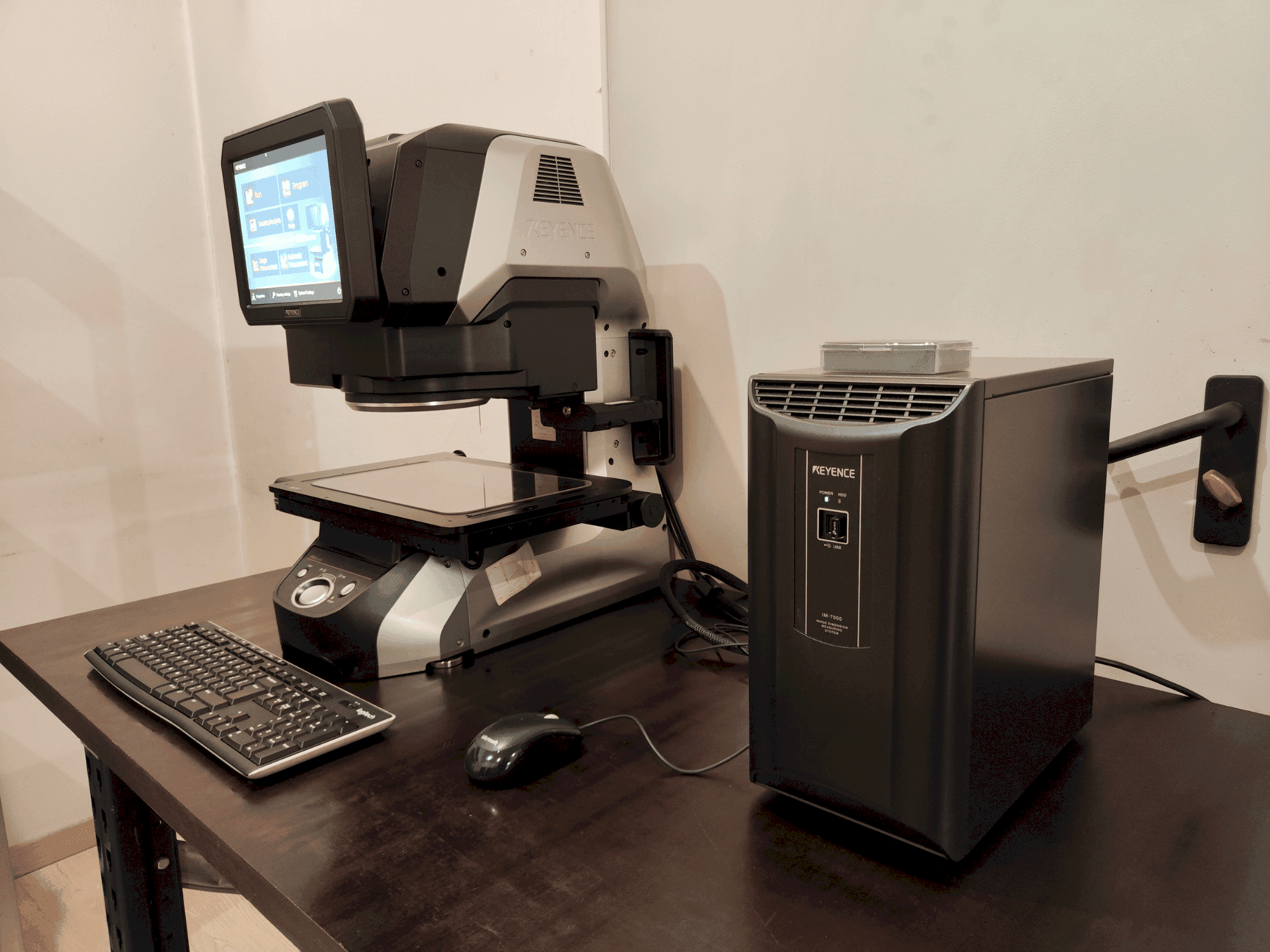

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Contrôleur : IM-7000

Dispositif de capture d'image : 1" CMOS monochrome de 6,6 mégapixels

Écran : Moniteur LCD 10,4" (XGA 1024×768)

Lentille de réception de la lumière : Double objectif télécentrique

Système d'éclairage : Transmission télécentrique, lumière supérieure, éclairage multi-angle à quatre divisions (motorisé), éclairage de l'anneau de fente (motorisé)

Modes de mesure : Champ large, haute précision

Zone de mesure à grand champ : 300 × 200 mm (quadangle R50)

Zone de mesure de haute précision : 225 × 125 mm

Unité d'affichage minimale : 0,1 µm

Précision de mesure (champ large, sans déplacement de la platine) : ±1 µm

Précision de mesure (haute précision, sans déplacement de la platine) : ±0,5 µm

Précision de mesure (champ large, avec déplacement de la scène) : ±2 µm

Précision de mesure (haute précision, avec déplacement de la scène) : ±1,5 µm

Précision de mesure liée : ±(7 + 0,02L) µm (champ large), ±(4 + 0,02L) µm (haute précision)

Zone mesurable (XY, scène) : 90 × 90 mm

Profondeur de mesure maximale : 30 mm

Diamètre de la sonde lumineuse : 3 mm

Force de mesure : 0,015 N (sonde lumineuse), 0,3 N (mesure de la hauteur)

Précision de répétition : ±2 µm

Plage de mesure (Z) : 0-75 mm

Précision de la position de mesure (XY) : ±0,2 mm

Unité d'affichage minimale (hauteur) : 1 µm

Zone mesurable (XY) en mode champ large : 145 × 95 mm

Zone mesurable (XY) en mode haute précision : 107,5 × 95 mm

Platine XY : Motorisée, plage de mouvement 200 × 100 mm, charge maximale 5 kg

Platine Z : Motorisé, plage de mouvement de 75 mm

Entrée externe à distance : Entrée sans tension (contact/état solide)

Sortie externe : PhotoMOS, OK/NG/FAIL/MEAS, charge nominale 24 VDC, 0,5 A

Interface : LAN RJ-45 (10/100/1000BASE-T), USB 2.0 série A (6 ports)

Stockage des enregistrements : DISQUE DUR 500 GB

Température ambiante : +10 à +35°C

Humidité relative : 20-80% RH (sans condensation)

Degré de pollution : 2

Catégorie de surtension : II

Tension d'alimentation : 100-240 V, 50/60 Hz

Poids de la tête : 31 kg

Poids du contrôleur : ~8 kg
