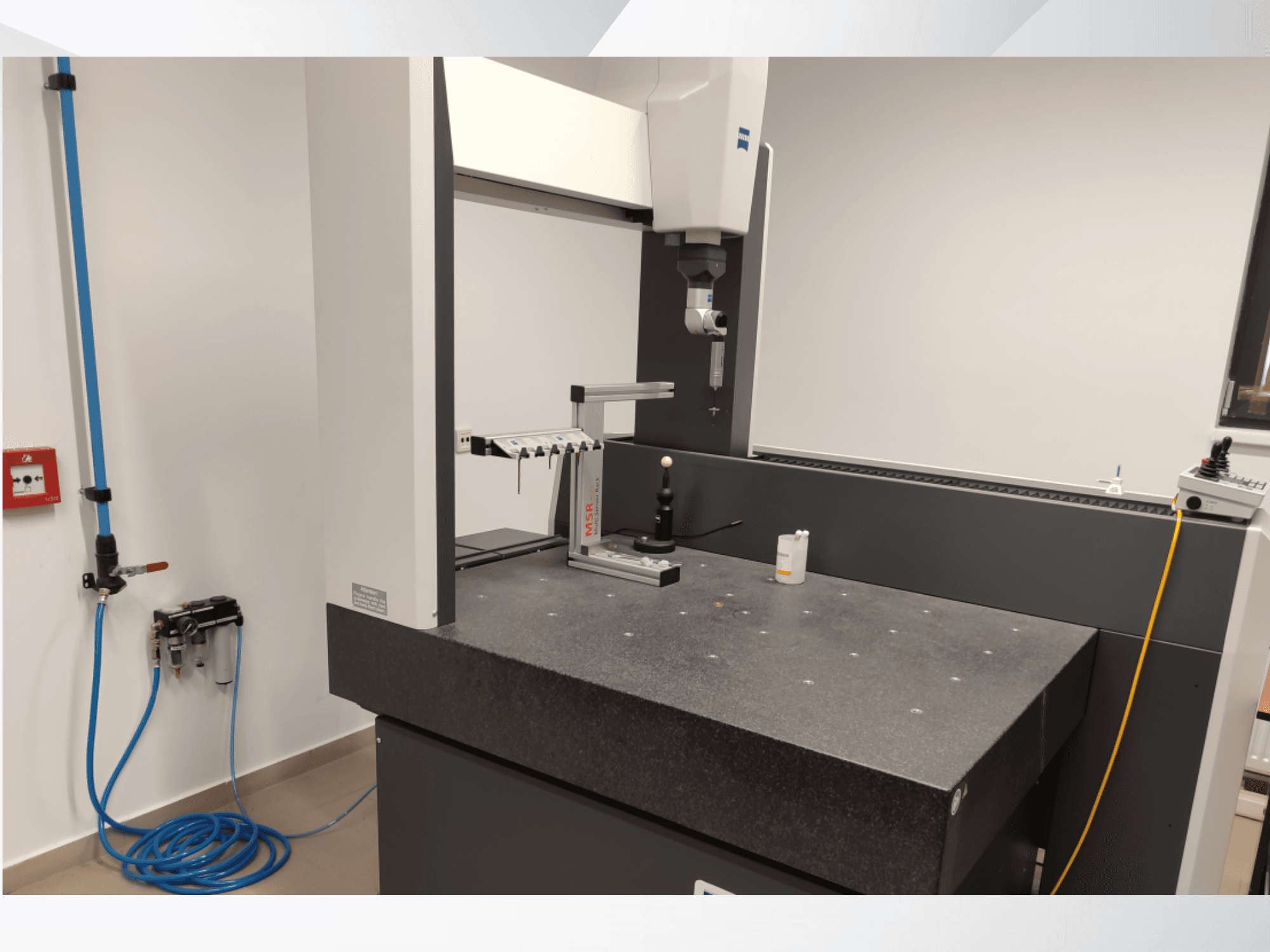

Dispositif de mesure MSR dans un laboratoire, vue de face montrant une table en granit, une sphère d'étalonnage et des utilitaires connectés.

Merci de votre visite

Cette machine a été vendue récemment.

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce ZEISS Contura 7/10/6 RDS à 3 axes a été fabriqué en 2019 et dispose d'un système d'entraînement CNC motorisé robuste avec une vitesse vectorielle maximale de 465 mm/s. Il comprend la tête articulée ZEISS RDS-C et le capteur VAST XXT TL3, capable de numériser jusqu'à 150 points/seconde. Idéal pour des mesures précises avec un poids de pièce maximum de 730 kg. Considérez l'opportunité d'acheter cette machine ZEISS Contura 7/10/6 RDS CMM. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

  • marque: ZEISS
  • année: 2019
  • MODÈLE: Contura 7/10/6 RDS
  • type d'application: Mesure
  • Emplacement: Roumanie
  • type de machine: Machine à Mesurer de Coordonnées (CMM)

Informations techniques - ZEISS Contura 7/10/6 RDS

Dimensions

  • Profondeur de la machine: 1975 mm
  • Hauteur de la machine: 2797 mm
  • Poids de la machine: 1570 kg

Informations supplémentaires

Informations complémentaires

  • Taille maximale de la pièce : environ 1344 x 910 x 716 mm

  • Poids maximal de la pièce : 730 kg

  • Hauteur de la table : 850 mm

  • Équipé d'un système d'amortissement des vibrations

  • Système de capteurs :

  • Tête articulée : inclinaison ±180°, rotation par incréments de 2,5°.

  • Vitesse de balayage : jusqu'à 150 points/seconde

  • Longueur maximale du stylet : 150 mm

  • Poids maximal du stylet : 15 g

  • Diamètre minimal de la pointe du stylet : 0,3 mm

  • Précision (selon les normes ISO 10360) :

  • Erreur de mesure de la longueur (E₀) : 1,7 + L/350 µm (à 18-22°C)

  • Erreur de numérisation (THP) : 2,7 µm

  • Erreur de mesure de la forme (RONt) : 1,7 µm

  • Répétabilité (R₀) : 1,2 µm

  • Contrôleur : ZEISS C99L

  • Logiciel : ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

  • Mode de contrôle : Motorisé / CNC

  • Interface : Ethernet, USB Ethernet, USB

  • Performances :

  • Système d'entraînement : CNC motorisé

  • Vitesse de déplacement (axes) : 0-70 mm/s

  • Vitesse vectorielle maximale : 465 mm/s

  • Accélération max : 1,85 m/s²

  • Vitesse de balayage : jusqu'à 125 mm/s

  • Utilités :

  • Alimentation électrique : 100-240V AC (±10%), 50-60 Hz

  • Consommation électrique maximale : 800 VA

  • Consommation électrique typique : 200 W

  • Air comprimé : 6-8 bar, pré-nettoyé, sec (ISO 8573-1 Classe 4)

  • Consommation d'air : max. 120 Nl/min

  • Conditions environnementales :

  • Température de fonctionnement : 18°C-22°C

  • Humidité relative : 30-60% (sans condensation)

  • Conformité et certifications :

  • Conforme à la directive européenne sur les machines 2006/42/CE

  • Directive CEM 2014/30/EU

  • Gestion de la qualité : ISO 9001:2008

  • Gestion de l'environnement : ISO 14001:2004

  • Accréditation ISO / IEC 17025:2005

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
