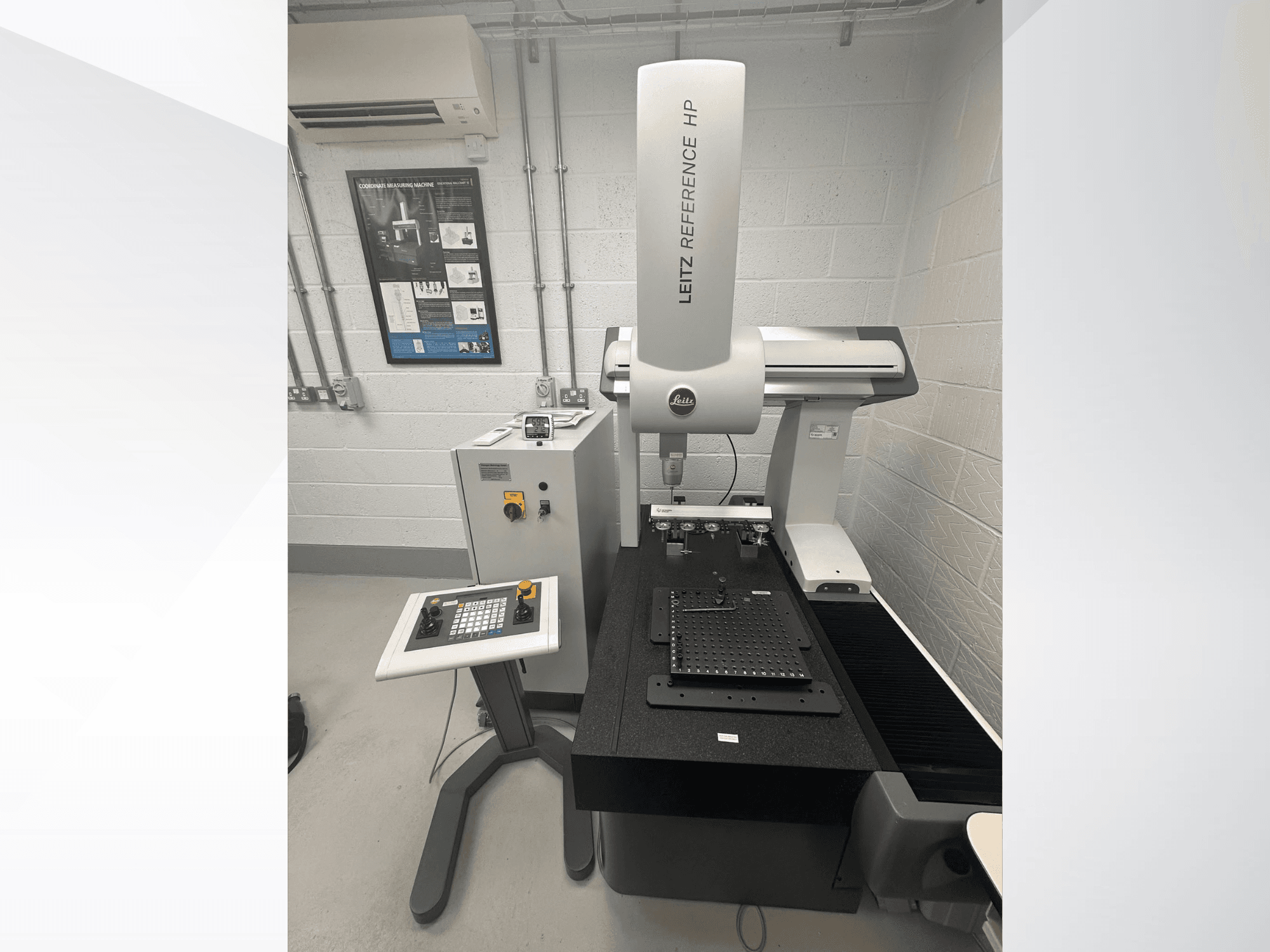

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Visite : possible sur rendez-vous ; la machine peut être vue en fonctionnement

• Incoterm/Enlèvement : EXW Caractéristiques techniques

• Précision (MPE-E) : 0,70 + L/400 µm

• Erreur de palpage (MPE-P) : 0,80 µm

• Table : table en granit

• Système de palpage : Hexagon LSP-X3

• Serrage du stylet : HP-S-X3

• Changeur de stylets : rack de changement de stylets Hexagon à 5 emplacements

• Ports de changement : HR-X3-P

• Contrôleur : contrôleur Leitz dans une armoire autonome

• Commande opérateur : panneau Leitz à double joystick avec arrêt d'urgence Historique de la machine / entretien

• Août 2020 : machine et accessoires neufs fournis par Hexagon Metrology

• Sept. 2020 : ensemble de logiciels fourni par Hexagon

• Février 2021 : achat de 6 stylets à gradins M2 supplémentaires

• Avril 2021 : installation et mise en service à Andover par un ingénieur Hexagon (rapport d'installation/d'entretien réf. 15320)

• Dernier étalonnage : 16 mai 2023 par Hexagon Metrology

  • Norme : ISO 10360-2:2001

  • Certificat : CAA/REF769/543/16052023

  • Résultat : l'étalonnage est conforme aux spécifications du client

  • Certificat disponible sur demande

  • Validité de l'étalonnage : jusqu'au 24 mai 2024

Équipement supplémentaire

• QUINDOS version 2023

• Ensemble simulateur I++ + QUINDOS

• Modèle de MMT supplémentaire

• Gestionnaire de licences pour l'ensemble d'extensions

• Transfert de licence logicielle : sous réserve de confirmation par Hexagon Périphériques et dispositifs de fixation

• Station de travail HP avec 2 écrans

• Dispositif de fixation cinématique :

  • Base cinématique universelle Swift-Fix (1)

  • Plaques cinématiques Swift-Fix 300 × 300 × 16 mm (2)

• Sphère de référence en céramique Ø 30 mm (1) Stylets, porte-stylets, adaptateurs et matériel de changement

• Ports pour changeur HR-X3-P (5)

• Kit de stylets

• Porte-stylus spéciaux (3)

• Support pour 8 stylets M5 + 8 stylets Ø 2 mm (1)

• Adaptateur de stylet M5/M2 (1)

• Porte-stylet M2 à 5 emplacements (1)

• Stylets étagés M2 : 4 + 6

• Stylet M2 R1 (1)

• Stylets spéciaux en rubis de Ø 0,3 mm (8)

• Stylet spécial en rubis/carbure de Ø 1 mm (1)

• Stylet en Si3N4 de Ø 1,5 mm (1)

• Stylet en rubis de Ø3 × 35 mm (1)

• Stylet en rubis de Ø3 × 50 mm (1)

• Stylet en rubis Ø 5 × 60 mm (1)

• Rallonge en titane (1)

• Raccord rotatif (1)

• Cubes réglables (2)

• Cube M5 (1)
