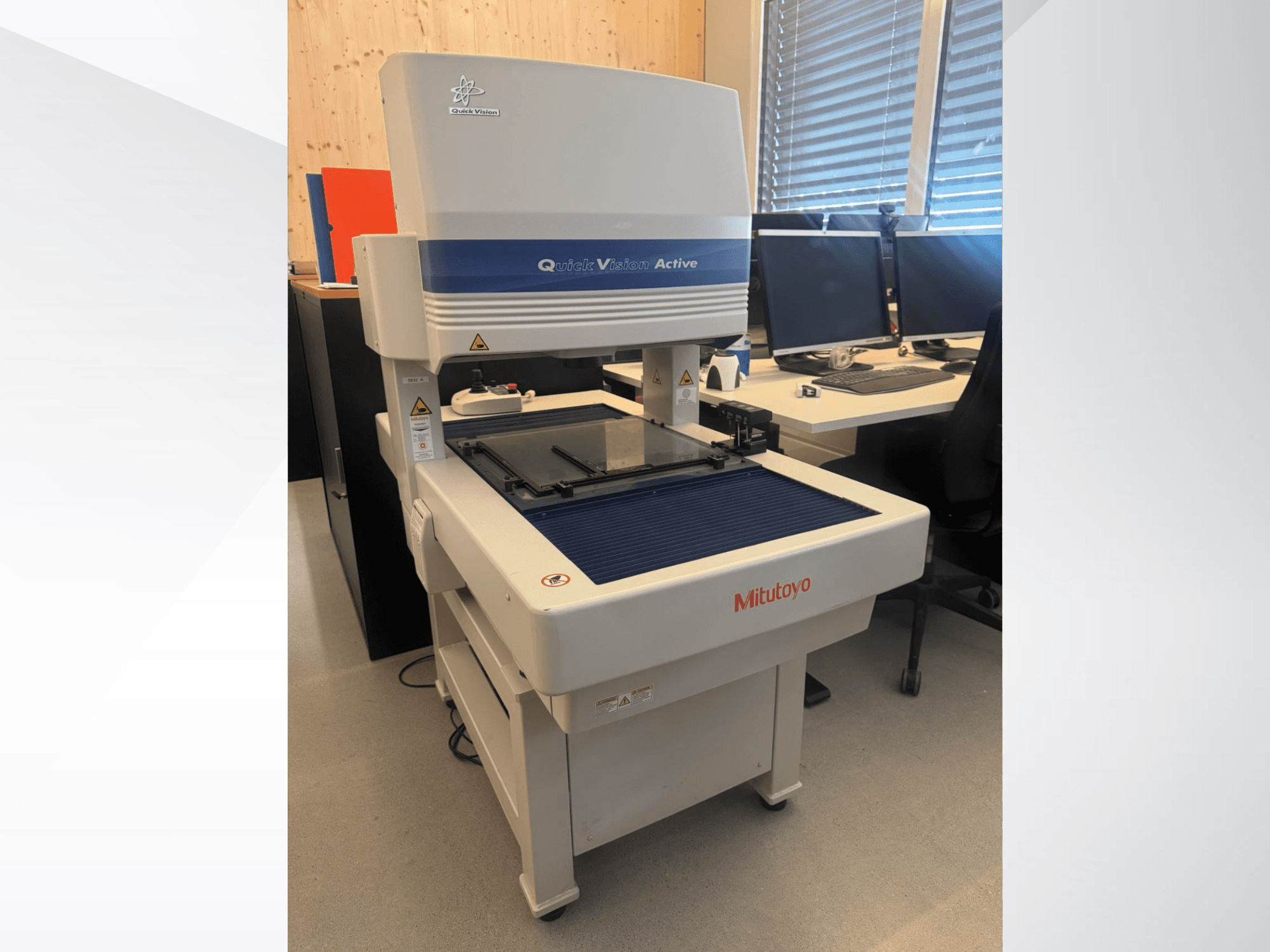

MMT Mitutoyo QV-L404Z1L-D vue de face, avec une table de mesure en verre et un panneau de commande visible avec des boutons.
MMT Mitutoyo QV-L404Z1L-D vue de face, avec une table de mesure en verre et un panneau de commande visible avec des boutons.

Mitutoyo - QV-L404Z1L-DLI-MEA-MIT-2020-00001

40.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce Mitutoyo QV-L404Z1L-D à 3 axes a été fabriqué en 2020. Elle présente une course de 400 mm sur l'axe X, de 400 mm sur l'axe Y et de 200 mm sur l'axe Z. La machine est équipée de capacités de mesure avancées, notamment de méthodes de mesure vidéo et par palpage. Si vous cherchez à obtenir des capacités de mesure de haute qualité, pensez à la machine Mitutoyo QV-L404Z1L-D CMM que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: Mitutoyo
  • année: 2020
  • MODÈLE: QV-L404Z1L-D
  • type d'application: Mesure
  • Emplacement: Liechtenstein
  • type de machine: Machine à Mesurer de Coordonnées (CMM)

Informations techniques - Mitutoyo QV-L404Z1L-D

Dimensions

  • Hauteur de la machine: 1529 mm
  • Poids de la machine: 324 kg
  • Largeur de la machine: 776 mm

Mouvement

  • Nombre d’axes: 3
  • Course de l’axe X: 400 mm
  • Course de l’axe Y: 400 mm
  • Course de l’axe Z: 200 mm

Informations supplémentaires

  • Dernier calibrage : 06 septembre 2022

  • Course de l'axe X : 400 mm

  • Course de l'axe Y : 400 mm

  • Course de l'axe Z : 200 mm

  • Résolution : 0,1 µm (0,0001 mm)

  • Précision de mesure de la longueur XY : (2 + 3L/1000) µm

  • Précision de la mesure de la longueur Z : (3 + 5L/1000) µm

  • Précision de mesure de la longueur E2XY : (2,5 + 4L/1000) µm

  • Profondeur de la machine : 1303 mm

  • Commande CNC : Oui

  • Logiciel de contrôle : QVPak V13.3

  • Système d'exploitation : Windows 10 64 bits

  • Affichage des mesures : Affichage graphique des mesures en 3D

  • Interface de programmation : EasyEditor

  • Détection des bords : Algorithmes de reconnaissance avancés

  • Type de caméra : Caméra couleur CMOS haute résolution

  • Communication : USB 3.0

  • Système de zoom : objectif zoom à 7 niveaux

  • Méthodes de mesure : Mesure vidéo ; mesure par palpage ; mesure multi-capteurs ; séquences de mesure automatique

  • Capacité de mesure : Mesure de micro et nano caractéristiques

Équipement supplémentaire

  • Type de palpeur : TP20

  • Modules de palpage : 2 modules de force standard

  • Type de module de palpage : TP20 force standard

  • Support de stylet : Support à 5 voies

  • Longueur de l'aiguille : 13 mm

  • Diamètre du stylet : 10 mm

  • Changeur de sonde : MCR20

  • Capacité du changeur de sonde : 3 ports

  • Anneau d'étalonnage : Ø20 mm

  • Sphère de référence : Boule maîtresse en céramique Ø15 mm

  • Support de machine : QVST-4L

  • Câble d'alimentation : Type CH 1,8 m

  • Type d'ordinateur : Station de travail Dell Precision

  • Processeur : Intel Xeon W-2223 3,6 GHz

  • Moniteurs : 2× Dell UltraSharp U2421E

  • Logiciels supplémentaires : QV Partner Manager V3.1

  • Logiciel de statistiques : MeasLink Real-Time Professional V9

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
