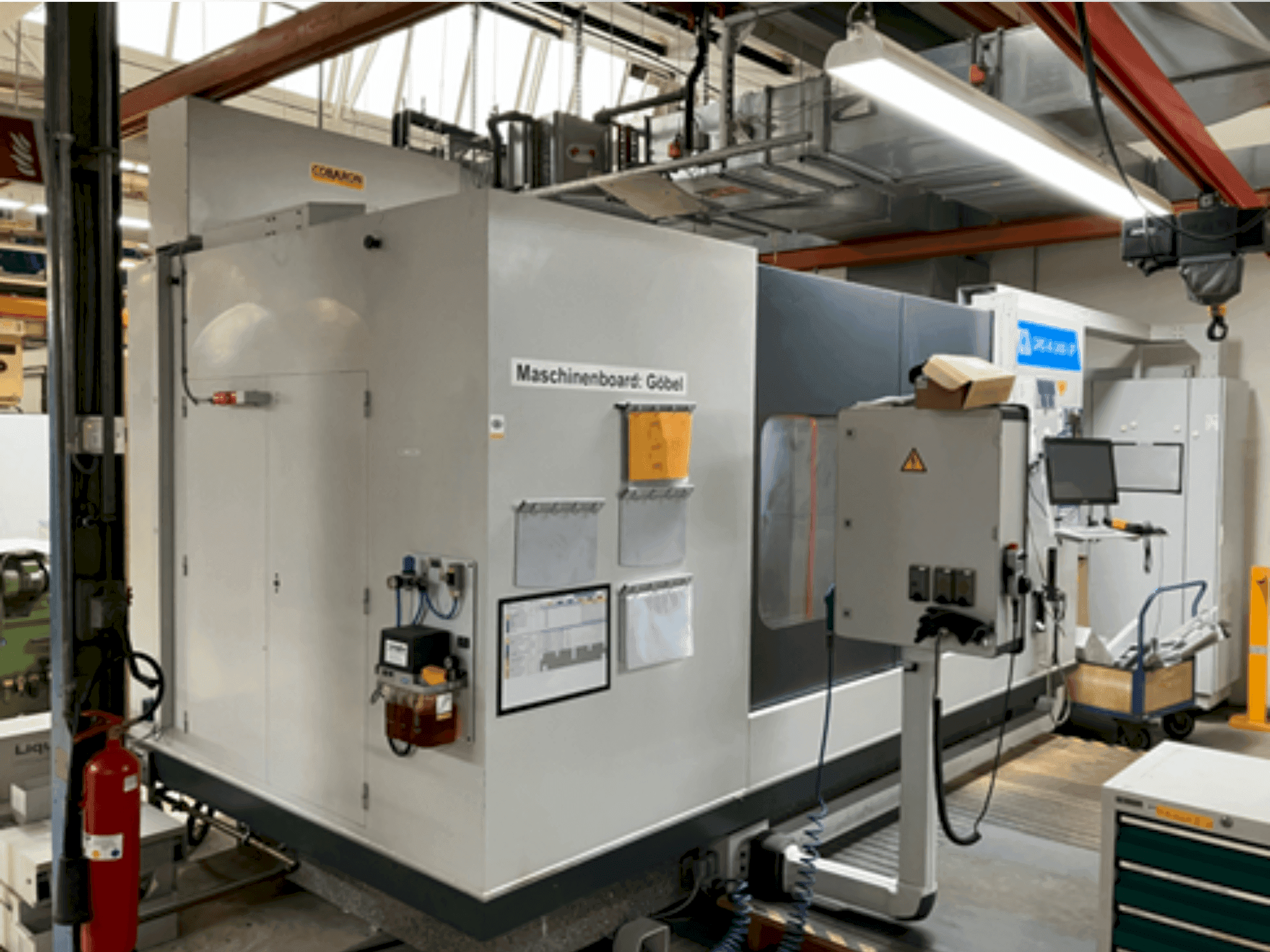

Willi Göbel - GRS-III-2400-SPDE-GRI-WIL-2018-00001

Équipement supplémentaire

• Conformité aux réglementations allemandes et européennes, y compris : Directive 98/37/CE (Directive Machines) / Directive Basse Tension 73/23/CEE / Loi sur la sécurité des équipements et des produits (GPSG) / Principes de prévention (BGV A1)
• Marquage CE et confirmation écrite de la conformité

Avantages de la machine

Avantages techniques de la machine

• Broche porte-outil : plage de diamètres : 170 - 220 mm / largeur de la meule : 3 - 5 mm (corps de base 20 mm) / diamètre de l'alésage : 52 mm / poids maximum : 6 kg
• Broche pour petites pièces : plage de vitesse : 200 - 23000 tr/min/ puissance : ~30 kw/ couple maximal : 20 nm /plage de diamètre : 10 - 400 mm /largeur maximale : 100 mm : 10 - 400 mm /largeur maximale : 100 mm
• Broche pour grandes pièces : plage de vitesse : 0 - 6000 rpm/ puissance : ~41 kw /couple maximal : 800 nm (avec un poids de pièce maximal de 250 kg)/ plage de diamètre : 390 - 700 mm/ largeur maximale : 400 mm
• Unité de pièce d'essai : plage de vitesse : 0 - 1000 tr/min / diamètre maximal de la pièce d'essai : 100 mm / largeur maximale de la pièce d'essai : 300 mm / hauteur maximale du profil : 35 mm
• Stratégies de meulage : cycle pendulaire classique (avance bilatérale) / avance unilatérale (levage à une extrémité) / meulage des contours avec les trois meules (au choix de l'utilisateur) / cycle de réaffûtage pour les surfaces planes avec avance oscillante.
• Système optique : système optique équipé d'un grossissement 33x, résistant au liquide de refroidissement / trois caméras installées sur les broches de meulage
• Système d'équilibrage intégré capable de générer des rapports sur le déséquilibre avant et après l'équilibrage / système d'ae (par exemple, mpm) du côté de la meule pour surveiller le processus de meulage.
• Bouton d'arrêt d'urgence près du stock de broches / deuxième porte de sécurité sans fenêtre
• Interface ethernet / interface usb / interface homme-machine (ihm) avec écran tactile ou op15 pour l'affichage de l'état du système, la configuration de la machine et la saisie manuelle des données.
