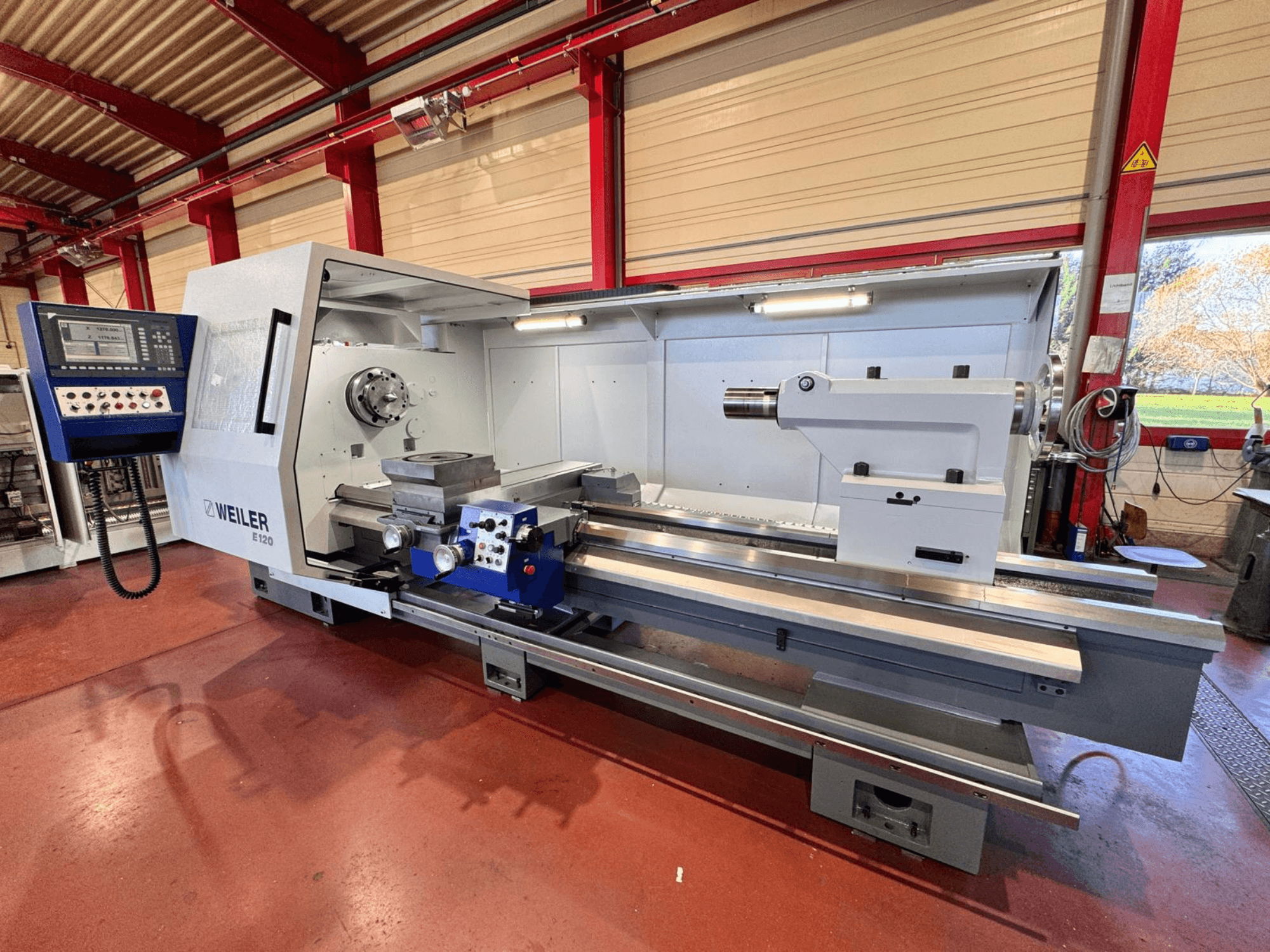

Le tour Weiler E120, vue de face, est équipé d'un panneau de commande, d'une broche rotative et d'un banc de précision avec guides linéaires.

Merci de votre visite

Cette machine a été vendue récemment.

Weiler - E120x3000DE-TUR-WEI-2001-00002

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce tour Weiler E120x3000 a été fabriqué en 2001 et entièrement révisé en 2025. Il s'agit pratiquement d'une machine neuve. Il présente un entraxe de 3 000 mm, une hauteur entre pointes de 600 mm et un diamètre de rotation au-dessus du banc de 1 200 mm. L'alésage de la broche est de 165 mm et elle est équipée d'un entraînement principal robuste d'une puissance de 45/37 kW. Idéale pour le tournage intensif, cette machine comprend des accessoires tels qu'un mandrin de tour, une plaque frontale et une lunette fixe. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

  • marque: Weiler
  • année: 2001
  • MODÈLE: E120x3000
  • type d'application: Tournage
  • Emplacement: Allemagne
  • type de machine: Tour horizontal
  • marque de l'unité de contrôle: SIEMENS

Informations techniques - Weiler E120x3000

Unité de contrôle

  • Marque de contrôle: SIEMENS
  • Modèle de contrôle: 810 D

Dimensions

  • Hauteur de la machine: 2120 mm
  • Longueur de la machine: 5400 mm
  • Poids de la machine: 11500 kg

Mouvement

  • Nombre d’axes: 2

Spécification technique

  • Puissance de broche: 45 kW

Informations supplémentaires

  • entièrement rénové en 2025

  • Surface de travail :

    • Entraxe : 3 000 mm

    • Hauteur entre les centres : 600 mm

    • Diamètre de braquage au-dessus du banc : 1 200 mm

    • Diamètre de rotation au-dessus du chariot transversal : 830 mm

    • Course du chariot transversal : 590 mm

    • Longueur du guide de glissière du banc : 860 mm

    • Section de l'outil de tournage (H x l) : 40 x 40 mm

    • Porte-outil : Parat taille 4

  • Broche de tournage :

    • Tête de broche DIN 55027 / 55026, taille 15

    • Alésage de la broche : 165 mm

    • Cône de la broche principale : métrique 171

  • Entraînement principal :

    • Puissance d'entraînement (60 % / 100 % ED) : 45 / 37 kW

    • Couple maximal de la broche : 8 000 Nm

    • Plage de vitesse, 1er étage : 1–280 tr/min

    • Plage de vitesse du 2e étage de réduction : 4–900 tr/min

  • Contre-poupée :

    • Diamètre de la broche : 140 mm

    • Course de la broche : 300 mm

    • Cône interne de la broche : MK 6

  • Dimensions et poids de la machine :

    • Longueur hors tout : 5 400 mm (sans convoyeur à copeaux), 6 535 mm (avec convoyeur à copeaux)

    • Largeur hors tout : 2 600 mm

    • Hauteur hors tout : 2 120 mm

    • Poids de la machine : 11 500 kg

  • Services de révision :

    • Trempe et rectification de tous les guides du banc

    • Rectification des glissières de la poupée mobile

    • Révision complète de l'ensemble banc et chariot transversal (rectification/raclage de toutes les glissières)

    • Remplacement du revêtement de glissement du chariot du banc

    • Remplacement ou regarnissage des rainures de clavette et des guides inférieurs

    • Remplacement de tous les racleurs

    • Remplacement de toutes les courroies

    • Révision de l'ensemble de la broche principale dans la poupée fixe

    • Remplacement de l'axe X, y compris les roulements

    • Remplacement de l'axe Z, roulements compris

    • Révision de la broche de la poupée mobile (réaffûtage du cône MK 6), remplacement de la broche et de l'écrou

    • Réglage du système d'outillage

    • Remplacement du moteur de la broche principale

    • Contrôle des moteurs auxiliaires (axes X et Z)

    • Révision des dispositifs de sécurité existants (capot coulissant/protection des mâchoires)

    • Remplacement de tous les commutateurs rotatifs, à genouillère et de fin de course

    • Remplacement des codeurs de la broche et du volant

    • Remplacement des câbles mobiles et des flexibles de liquide de refroidissement dans la zone de travail

    • Remplacement de l'unité de lubrification centrale

    • Renouvellement des chaînes porte-câbles

    • Peinture conforme aux spécifications (basalte texturé standard et gris clair)

    • Montage et contrôle géométrique de la machine conformément à la norme DIN 8605

Équipement supplémentaire

  • 1 mandrin de tour d'occasion Ø 630 mm avec différentes mâchoires

  • 1 plaque de serrage d'occasion Ø 1 100

  • 1 x contre-pointe d'occasion, Ø max. 300

  • 1 convoyeur à copeaux d'occasion

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
