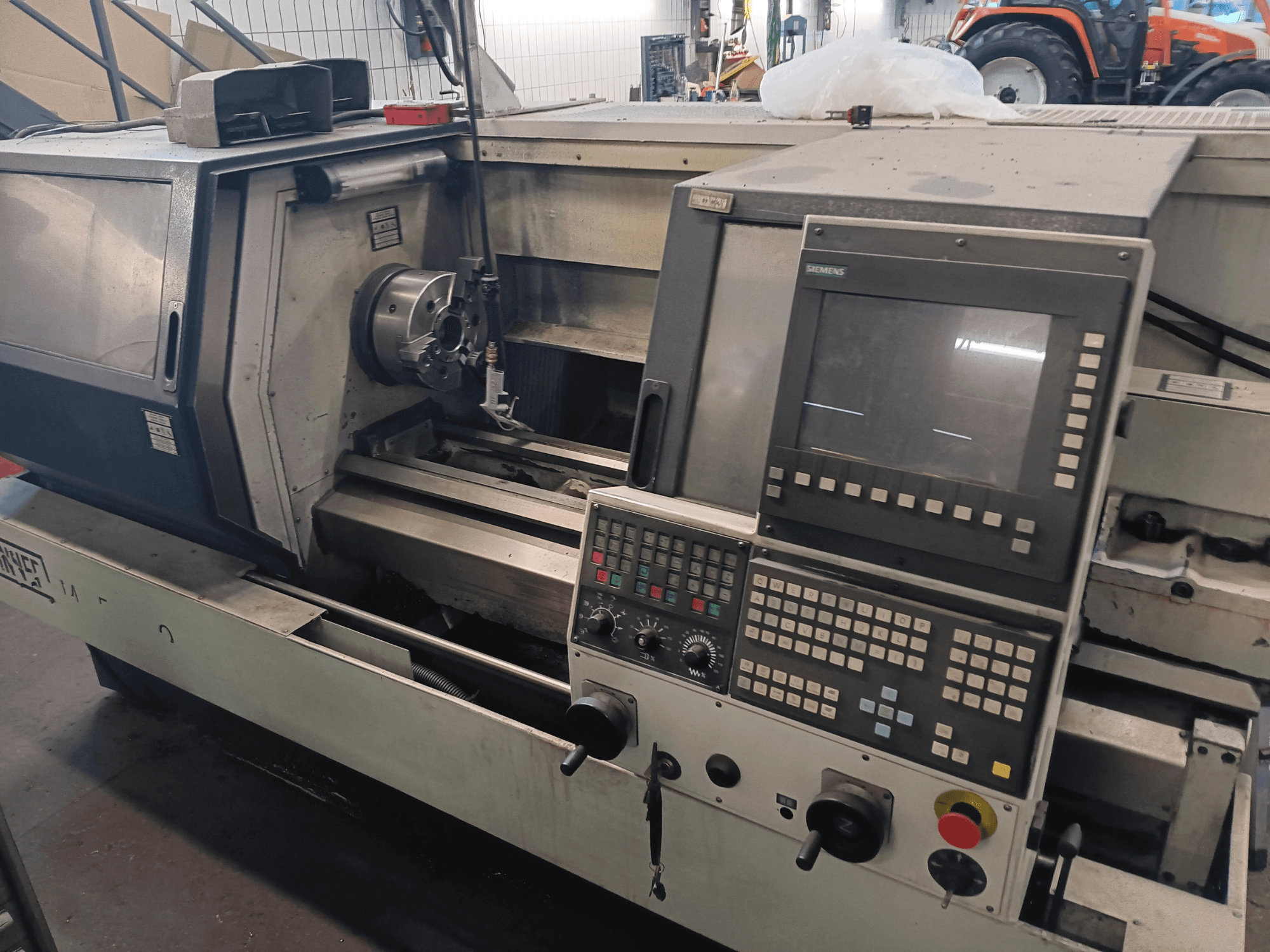

SPINNER - MT 500/1000 ATDE-TUR-SPI-2000-00001

• Machine/mécanique MT500-1000

• Course de l'axe X : 210 mm

• Course de l'axe Z (support Multifix + mandrin manuel) : 930 mm

• Course de l'axe Z (support Multifix + mandrin hydr.) : 930 mm

• Course de l'axe Z (tourelle + mandrin manuel) : 930 mm

• Course de l'axe Z (tourelle + mandrin hydraulique) : 930 mm

• Course de l'axe C : 360 degrés

• Jeu de la broche 45 mm avec mandrin hydraulique : 3600 tr/min

• Jeu de la broche 57 mm avec mandrin manuel : 3600 tr/min

• Système d'outils Porte-outils à changement rapide Haase : 1 unité d'outils

• Système d'outils Tourelle VDI 30 : 12 unités d'outils

• Pas de vis à billes en X : 5 mm

• Pas de vis à billes en Z : 10 mm

• Course rapide X : 15000 mm/min

• Avance rapide Z : 20000 mm/min

• Vitesse d'avance X + Z : 0-4000 mm/min

• Force d'avance sur l'axe X : 1382 daN

• Force d'avance axe Z : 609 daN

• Force de traction du cylindre de serrage creux : 145 daN/bar

• Mandrin manuel Ø 200mm : 3 mors

• Mandrin hydraulique Ø 210mm : 3 mors

• Volume du réservoir de liquide de refroidissement : 75 l

• Débit de la pompe à liquide de refroidissement : 30 l/min

• Pression de la pompe à liquide de refroidissement : 1,4 bar

• Différence de positionnement max : 3 µm

• Jeu max. : 2 µm

• Incertitude de positionnement : 2 µm

• Erreur de circularité maximale sur la pièce : <= 1,5 µm

• Ecart de planéité max. : <= 1,5 µm

• Ø du fourreau de la contre-pointe : 80 mm

• Course du fourreau de la contre-pointe : 120 mm

• Monture cône morse : MT 4

• Pression de contact du fourreau : 27,75 daN/bar

• Longueur x largeur x hauteur : 2,7 x 1,6 x 1,8 m

• Surface d'installation : 4.3 m2

• Poids : 2300 kg

• Système de commande : Siemens 810D

• Tension de fonctionnement : 400 V

• Fréquence du réseau : 50/60 Hz

• Tension de commande : 24 DC

• Charge connectée : 16 KW

• Raccordement électrique : TN / TT / IT

• Fonctionnement de la broche S1/S6 : 9/11 KW

• Moteurs d'avance X/Z : 3,5 KW

• Composants hydrauliques : Parker

• Valves de contrôle : ISO1

• Quantité de remplissage pour la lubrification par brouillard d'huile : 50 ml

• Pression de service maximale : 30 bar

• Pression de fonctionnement minimale : 6 bar

• Couple max. de la broche : 115/153 Nm

• Unité de contrôle : Siemens (visible dans l'interface)

Équipement supplémentaire

• Broche à grande vitesse Benz (jusqu'à 25 000 tr/min)

• Etau

• Mandrins

• Fraises

• Plaques

• Porte-tarauds
