UNION - T105DE-MIL-UNI-1999-00001
Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

- GINDUMAC
- Produits
- Machines-outils
- ➤ Centre d'usinage UNION T105 d'occasion à vendre | gindumac.com

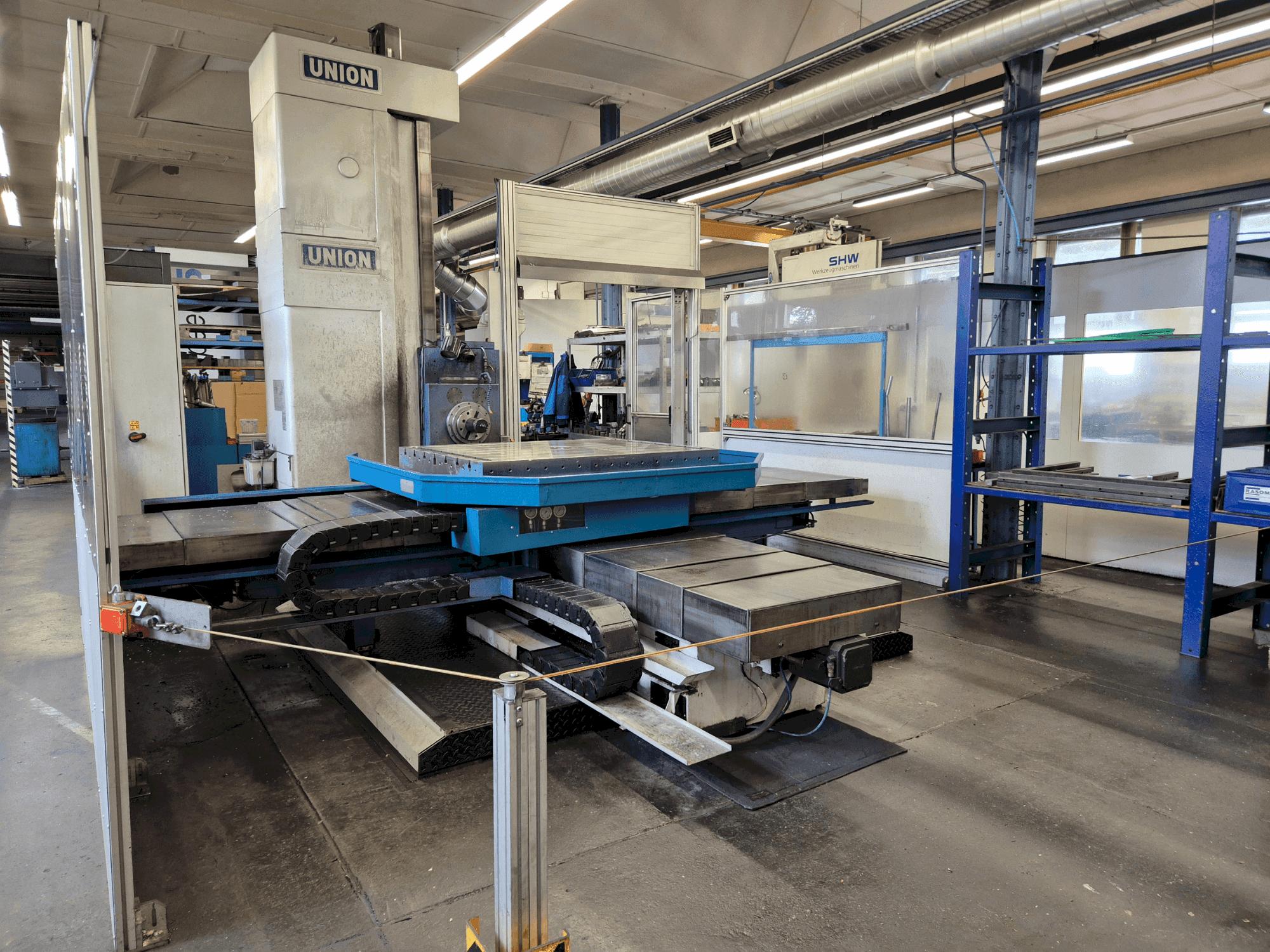

Ce centre d'usinage horizontal UNION T105 a été fabriqué en 1999. Il dispose d'une zone de travail d'une hauteur d'usinage de 1600 mm, d'une largeur de 2000 mm et d'un déplacement longitudinal de la table de 1600 mm. Le diamètre de la broche de perçage est de 105 mm et il est équipé d'un système de commande Heidenhain TNC 426. La table pivote sur 360° avec un pas de 1°. Considérez l'opportunité d'acheter ce centre d'usinage horizontal UNION T105. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: UNION
- année: 1999
- MODÈLE: T105
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centre d'usinage horizontal
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - UNION T105
Unité de contrôle
- Marque: HEIDENHAIN
- Modèle: TNC 426
Entraînement principal
- Nombre d'axes: 3
Mouvement
- X-AXIS Mouvement: 1600 mm
- Y-AXIS Mouvement: 2000 mm
- Z-AXIS Mouvement: 1600 mm
Informations supplémentaires
- Avantages techniques de la machine:
- - Mouvement de la broche de perçage axe w : 710 mm
- - Surface de serrage : 1200 x 1500 mm
- - Capacité de pivotement : 360°/ 1° pas
- - Précision de positionnement et de répétition : +/- 0,025 mm
- - Usinage sur quatre faces : possible
- - Machine encore sous tension / Axe Y (mouvement vertical) 1600mm/ Axe W (mouvement de la broche d'alésage) 700mm/ Position la plus basse du centre de la broche d'alésage au-dessus du centre de la table 0mm/ max. Force d'avance Y 16000 kN/ max. Force d'avance W16000 kN/ Vitesse d'avance 2...4000 mm/min/ Vitesse de déplacement rapide Y 6 m/min/ Vitesse de déplacement rapide W 4 m/min/ Diamètre de la broche d'alésage 105 mm/ Nombre d'étages 2/ Gamme de vitesse I. Etage d'engrenage min-¹5...630/ Plage de vitesse II. Stade d'engrenage min-¹631...2000/ Puissance d'entraînement principale (S1-Opération) 22kW/ max. Couple sur la broche (fonctionnement S1) 1327 Nm/ max. Couple sur la broche (fonctionnement S6, 60% ED) 2000 Nm/ Encombrement, L x L x H mm voir plan d'installation/ Poids net (version ci-dessus) env. 17 200 kg/ Valeurs de raccordement, électrique : Puissance totale 63 kVa/ Pré-fusible A125/ Courant nominal A92/ Section de la ligne d'alimentation 50 mm²/ Tension de service, machine/armoire/prises 400/230V +6/-10%/ Fréquence Hz50/ Tension de commande 24V ±10%/ Raccordement de l'éclairage de l'armoire et de la prise A 10/ Classe de protection machine IP 54/ Classe de protection armoire de commandeIP 54/ Axe Y (mouvement vertical) 1600mm/ Axe W (mouvement de la broche d'alésage) 700mm/ Position la plus basse du centre de la broche d'alésage au-dessus du centre de la table 0mm/ max. Force d'avance Y 16000kN/ max. Force d'avance W 16000kN/ Vitesse d'avance 2...4000 mm/min/ Vitesse de déplacement rapide Y 6 m/min/ Vitesse de déplacement rapide W 4 m/min/ Diamètre de la broche d'alésage 105mm/ Nombre d'étages 2/ Gamme de vitesse I. Etage d'engrenage min-¹5...630// Gamme de vitesse II. Stade d'engrenage min-¹631...2000/ Puissance de l'entraînement principal (S1-Opération) 22kW max./ Couple sur la broche (fonctionnement S1) 1327 Nm max. Couple sur la broche (fonctionnement S6, 60% ED) 2000 Nm
Avantages de la machine
Informations supplémentaires
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
Borja Garcia
Conditions de paiement
Paiement à l'avance
Financement d'actifs
