TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Système de stockage : STOPA Compact II

  • Type : Système de stockage automatisé de tôles avec gestion chaotique des stocks

  • Hauteur de stockage : 7 900 mm

  • Format des tôles : 3 050 x 1 525 mm

  • Charge maximale par emplacement de stockage : 3 000 kg

  • Nombre d'emplacements de stockage : 266

  • Capacité totale de stockage : 798 t

  • Configuration : 8 sections/tours, jusqu’à 37 niveaux de stockage par section

  • Dimensions des palettes : GF 3 050 x 1 525 x 90 mm

  • Types de palettes : SPO, SPMgl

  • Hauteurs de chargement : 185 / 275 / 460 mm

  • Fonctions : stockage et prélèvement automatiques des matériaux ; approvisionnement automatique des cellules de production connectées ; interface de stockage pour les machines de production intégrées

• Contrôle du stockage

  • Système d’exploitation du serveur : Windows Server 2022

  • Gestion centralisée du stockage et gestion automatisée des flux de matériaux

  • Intégration avec les équipements de production TRUMPF

• Cellules de production connectées

  • TRUMPF TruLaser 5030 fiber (L76)

    • Type de machine : machine de découpe laser fibre 2D à commande numérique

    • Zone de travail : 3 000 x 1 500 mm

    • Source laser : TruDisk 6001, 6 000 W

    • Commande CNC : Siemens SINUMERIK 840D sl

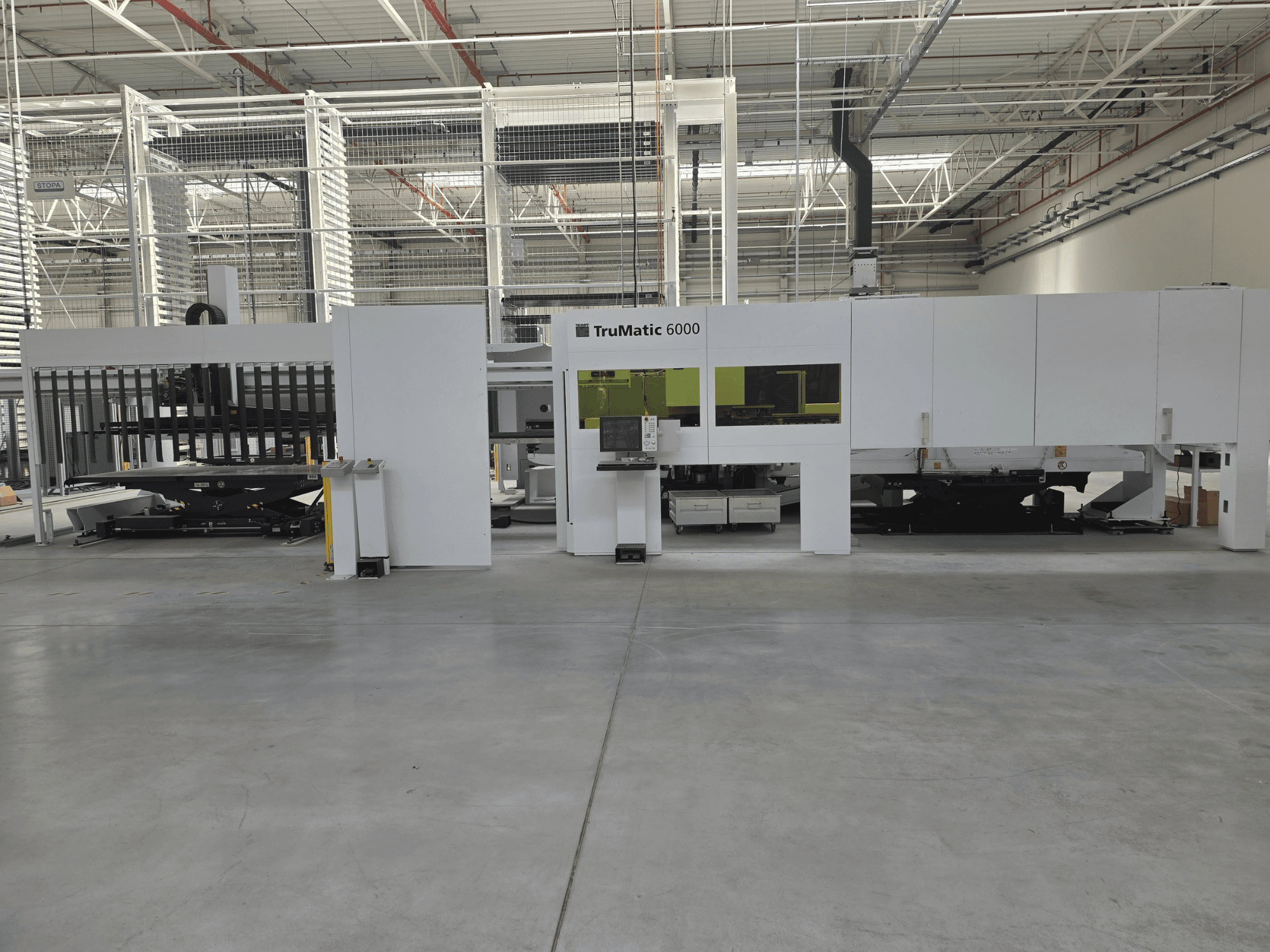

  • TRUMPF TruMatic 6000 fiber

    • Type de machine : Machine combinée de poinçonnage CNC et de découpe laser à fibre

    • Zone de travail : 3 050 x 1 550 mm

    • Source laser : TruDisk 3001, 3 000 W

    • Force de poinçonnage maximale : 180 kN

    • Magasin d'outils linéaire : 25 positions

  • TRUMPF TruBend Center 7030 (B34) – Cellule 1

    • Type de machine : Centre de pliage automatique de tôles

    • Longueur maximale de pliage : 3 123 mm

    • Épaisseur maximale : acier de construction 3,0 mm ; acier inoxydable 2,2 mm ; aluminium 4,0 mm

    • Hauteur maximale du profilé : 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Cellule 2

    • Mêmes spécifications que la cellule 1

• Fonctionnalités du système (résumé)

  • Stockage et prélèvement centralisés et automatisés des tôles brutes

  • Alimentation automatique des cellules de découpe laser, de poinçonnage-découpe laser et de pliage de panneaux connectées

  • Transfert automatique entre les stations de stockage et de production

  • Manutention centralisée des tôles à grande capacité

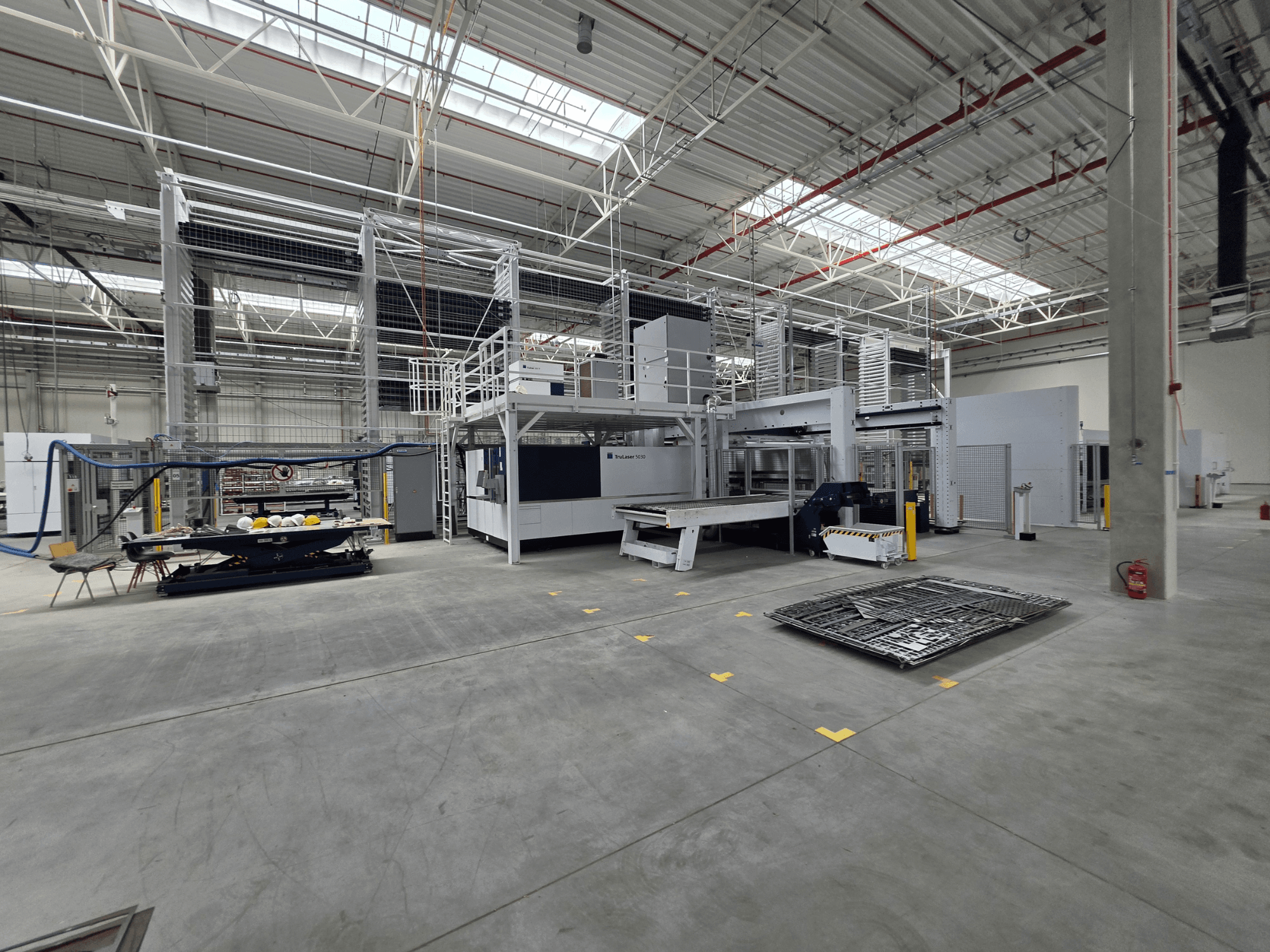

• Configuration principale du système

  • 1 système de stockage automatisé de tôles STOPA Compact II

  • 1 cellule de découpe laser 2D TRUMPF TruLaser 5030 fiber

  • 1 cellule de poinçonnage et de découpe laser TRUMPF TruMatic 6000 fiber

  • 2 cellules de pliage automatique de panneaux TRUMPF TruBend Center 7030

Équipements supplémentaires

• Pour la TRUMPF TruLaser 5030 fiber (L76)

  • Changeur de palettes automatique

  • LiftMaster Compact 1530 (chargement et déchargement automatiques)

  • Connexion/interface de stockage STOPA

• Pour la TRUMPF TruMatic 6000 fiber

  • SheetMaster 3 000 x 1 500 mm (manutention automatique des tôles)

  • GripMaster 3 000 x 1 500 mm

  • Intégration/interface du système de stockage

• Pour TRUMPF TruBend Center 7030 (les deux cellules)

  • Manipulateur de pièces à 2 axes

  • Butée arrière à 5 axes

  • Manipulateur rotatif

  • ToolMaster Bend

  • Chargement et déchargement automatiques

  • Interface de stockage

• À l'échelle du système

  • Serveur central de gestion du stockage (Windows Server 2022)
