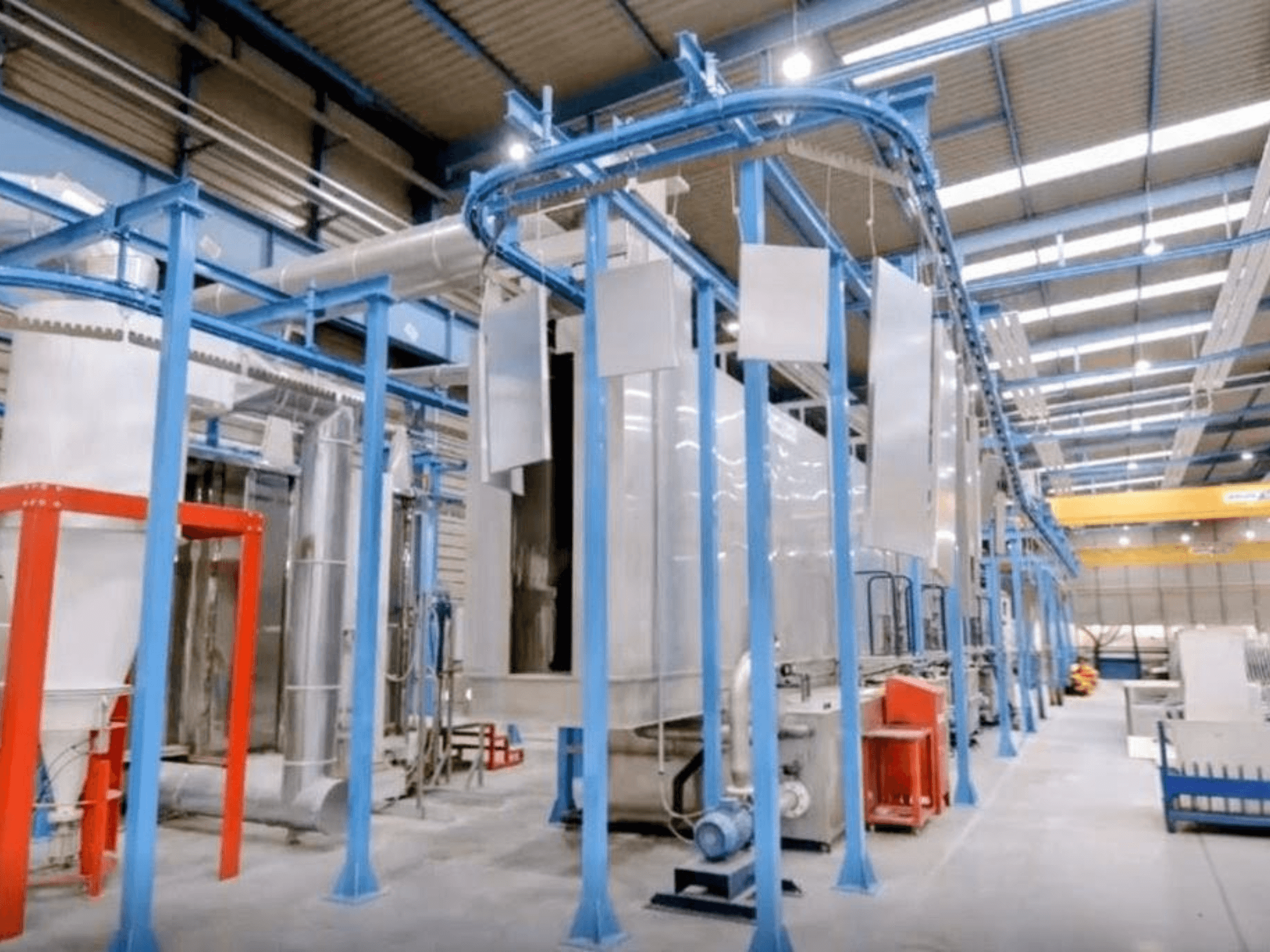

CABYCAL - lppES-OTH-CAB-2018-00001

• Convoyeur

  • Type : convoyeur monorail aérien (entraîné par variateur de fréquence)

  • Plage de vitesse : 0,75 à 1,2 m/min (vitesse nominale : 0,75 m/min)

• Mécanisme de va-et-vient (axe d'application)

  • Course verticale maximale : 2 200 mm (réglable)

  • Vitesse verticale : 0,14 à 0,6 m/s (réglable)

  • Mouvement de positionnement : réglage manuel

• Capacité d'accueil des pièces

  • Matériau des pièces : métal

  • Dimensions maximales de la pièce (L x l x H) : 1 000 x 100 x 2 000 mm

  • Dégagement du gabarit (L x H) : 300 x 2 200 mm

  • Charge maximale : 35 kg par rayonnage à suspensions de 800 mm

  • Capacité de production : 56 supports/heure à 0,75 m/min ; 90 supports/heure à 1,2 m/min

• Système d'application de poudre

  • Marque/modèle : Nordson Encore LT

  • Mécanismes de va-et-vient : 2 mécanismes électroniques

  • Pistolets automatiques : 4 pistolets automatiques à poudre avec modules de commande individuels

  • Cabine de poudrage et récupération : cabine équipée d’un cyclone de récupération et d’un filtre absolu avec nettoyage automatique par jet pulsé

  • Vitesse de l’air au niveau des ouvertures : environ 0,5 m/s

• Composants de la ligne et équipement thermique

  • Tunnel de prétraitement : tunnel de nettoyage à 5 étapes avec bains chimiques, ventilateur d’extraction des vapeurs, électrovannes d’avance

  • Four de séchage : chauffé au gaz, échangeur de chaleur interne, 2 ventilateurs de recirculation d’air, 2 ventilateurs à rideau d’air

  • Four de durcissement (polymérisation) : chauffage au gaz, échangeur de chaleur interne, 2 ventilateurs de recirculation d'air, 1 ventilateur à rideau d'air, 1 ventilateur d'extraction par le haut

  • Brûleurs de four : BALTUR (réf. 17080010 / BTG 15 5060HZ)

  • Température maximale de fonctionnement : 180 °C

• Alimentations et exigences techniques

  • Raccordement électrique : 400 V CA, triphasé + neutre + terre, 50 Hz

  • Puissance électrique totale : 90 kW (environ 80 kW sur le réseau)

  • Consommation électrique : ~80 % (hors cabine d'application)

  • Combustible de chauffage : gaz naturel

  • Puissance thermique : 520 kW au total (650 kW de puissance installée / environ 420 kW de consommation avec récupération de chaleur)

  • Air comprimé : air propre et sec à 6–8 bars (2 raccords de 1/2" + 1 raccord de 1" pour l'application)

  • Eau d'osmose inverse : distribution en 1 point (TTS) à 2–3 bars ; environ 600 l/h via une entrée de 2"

  • Exigences relatives au bâtiment : 4 à 5 percements de toiture pour les cheminées d'extraction ; fosse ou tranchée d'eaux usées recommandée pour le drainage en amont du prétraitement

Équipement supplémentaire

• 1 pistolet à poudre manuel avec unité de commande à rack intégrée

• 1 unité de tamisage complète avec tuyau d’alimentation de 10 m

• 1 trémie à poudre de 36 kg

• 1 pompe Venturi de récupération
