BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

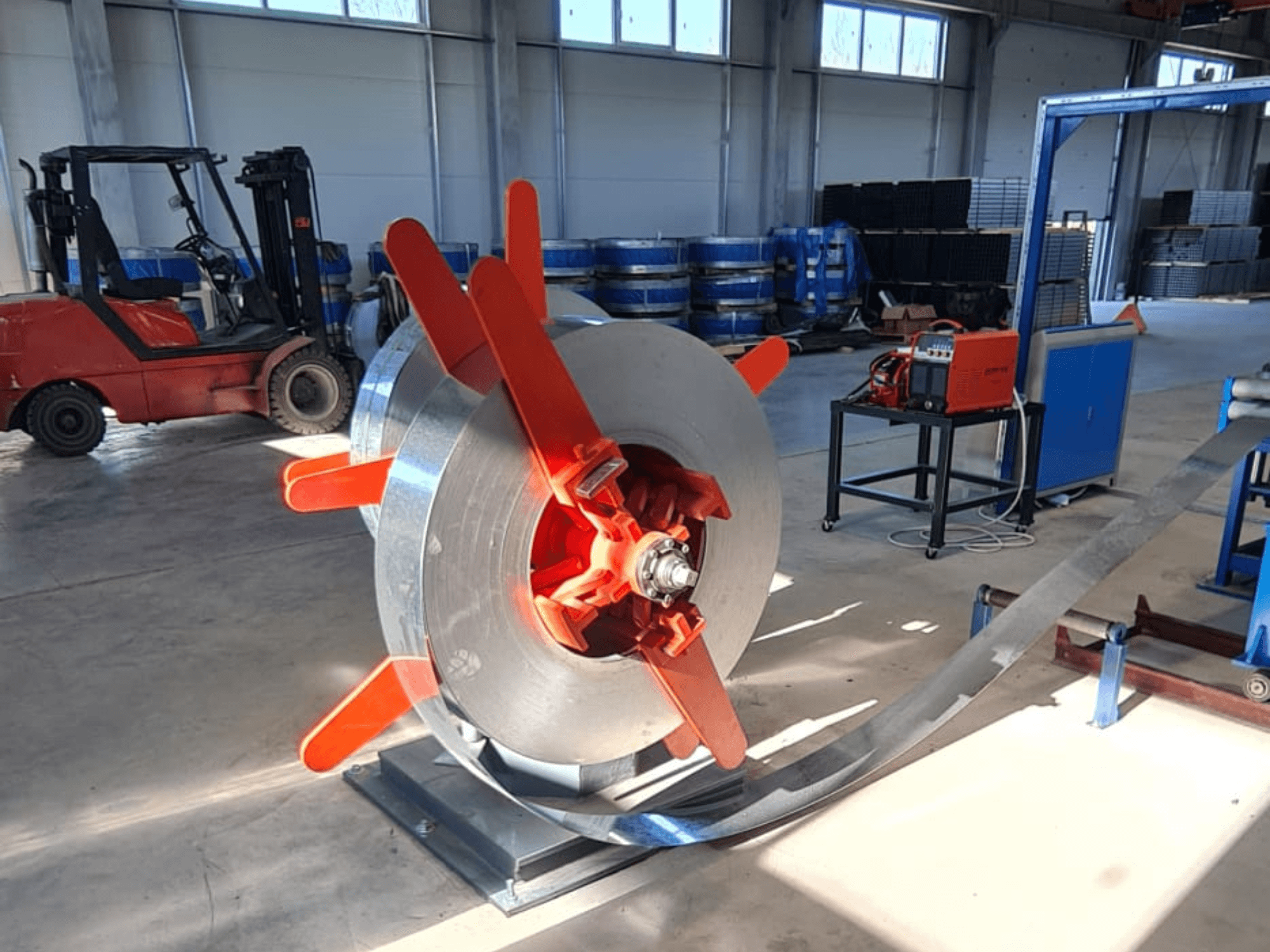

Ligne de production de tubes d'occasion Marque : Bazhou Wanxin Industrial and Trading Année de fabrication : 2021 La ligne de production de tubes comprend : Dérouleur à deux stations Fonction : Déroule passivement la bobine. Conception : conception à double station avec rotation à 180° ; expansion manuelle. Avantages : chargement rapide, utilisation simple et pratique. Cisaille hydraulique et machine à souder bout à bout Fonction : coupe les extrémités avant et arrière de la bande, centre la bande et la ressoude. Construction : cisaille hydraulique manuelle avec flèche, rouleaux de pression avant et arrière, rouleaux de centrage avant et arrière, dispositif de soudage. Méthode de découpe : cisaille hydraulique Méthode de pressage : presse à double vérin Méthode de soudage : soudage manuel Accumulateur de bobines Fonction : Afin d’assurer la production en continu de tubes soudés, une unité de stockage est installée en aval de la plate-forme de cisaillement et de soudage bout à bout. Elle alimente en continu la bande pendant que le matériau est préparé pour le chargement, le déroulement, la découpe et le soudage. Construction : Type à châssis, avec des châssis mobiles et fixes (y compris le dispositif d’alimentation). Vitesse d'alimentation : max. 120 m/min Vitesse de stockage : max. 200 m/min Longueur de bande stockée : 200-400 m Moteur du rouleau de pincement : CA 11 kW Machine de formage et de calibrage Hauteur de travail : +850 mm Puissance : moteur CA/CC 160 kW, 1 000 à 2 000 tr/min Réducteur : à engrenages trempés Disposition : redresseur passif à 5 rouleaux, rouleaux verticaux pour l'alimentation de la bande ; formage via 7 cages de laminage horizontales et 8 cages de laminage verticales ; guidage, pressage, ébavurage, refroidissement et calibrage via 6 cages de laminage horizontales et 5 cages de laminage verticales ; 1 cage de calibrage circulaire. Cage de calibrage circulaire : 1 ensemble de dispositifs de lissage ; 2 côtés avec 8 rouleaux, 4 rouleaux par côté ; Ø 30 mm, acier 40Cr, trempé, revenu et durci. Arbre de rouleau horizontal : Ø 60 mm, position de roulement 55, matériau 40Cr Traitement de surface des rouleaux horizontaux : durcissement de surface, HRC 50-55 Coulisseau de roulement : acier forgé 45# Arbre de rouleau vertical : Ø 40 mm, matériau 40Cr, trempé, revenu et durci Rouleaux verticaux et horizontaux – Type de support : à portique, largeur d’ouverture 120 mm, serrage du support de rouleau horizontal réglable par engrenage à vis sans fin Matériau des supports de rouleaux horizontaux et verticaux : soudés, puis soumis à un recuit de vieillissement Boîte d'engrenages : engrenages coniques à denture hélicoïdale Arbre des rouleaux de pincement : Ø 50 mm, 2 rouleaux de pincement, réglables à l'aide d'une tige filetée manuelle Arbre de guidage : Ø 40 mm Couteau d'ébavurage : 2 pièces, une en service, une de rechange Cuve de refroidissement Scie à froid Fonction : La scie à froid est l'une des machines clés de la ligne de production ERW. Elle permet de couper les tubes à la longueur prédéfinie pendant la production à grande vitesse. Type : KK-5-50 Diamètre des tubes : Tubes ronds de Ø 16 à 63,5 mm et tubes carrés et rectangulaires correspondants Longueur de coupe : toute longueur comprise entre 1 et 6 m Épaisseur du matériau : 0,6 à 2,5 mm Moteur de la scie : moteur CA de 11 kW avec variateur de fréquence Moteur d'avance : servomoteur de 2,9 kW, Yaskawa Moteur d’entraînement : servomoteur de 11 kW, Yaskawa Mode d’alimentation : alimentation à vitesse variable en plusieurs étapes par servomoteur Vitesse de suivi : max. 110 m/min Force de serrage : pneumatique Lame de scie : Ø 400 mm Modèle de réducteur de scie : KK-80 Course de sciage (longueur de la crémaillère) : 3 m Dimensions de la machine : 4 500 × 1 500 × 1 300 mm Convoyeur, table et machine d’emballage Fonction : Les tubes formés sont automatiquement transférés du rouleau vers la table. Ils sont emballés en paquets hexagonaux à l'aide d'une machine d'emballage simple. Longueur du convoyeur à rouleaux : 16 m, 1 moteur YCT200-4A, 5,5 kW Remarque : Les données techniques et les descriptions sont tirées de la confirmation de commande originale. Elles sont fournies à titre indicatif uniquement et ne sont pas contractuelles.
