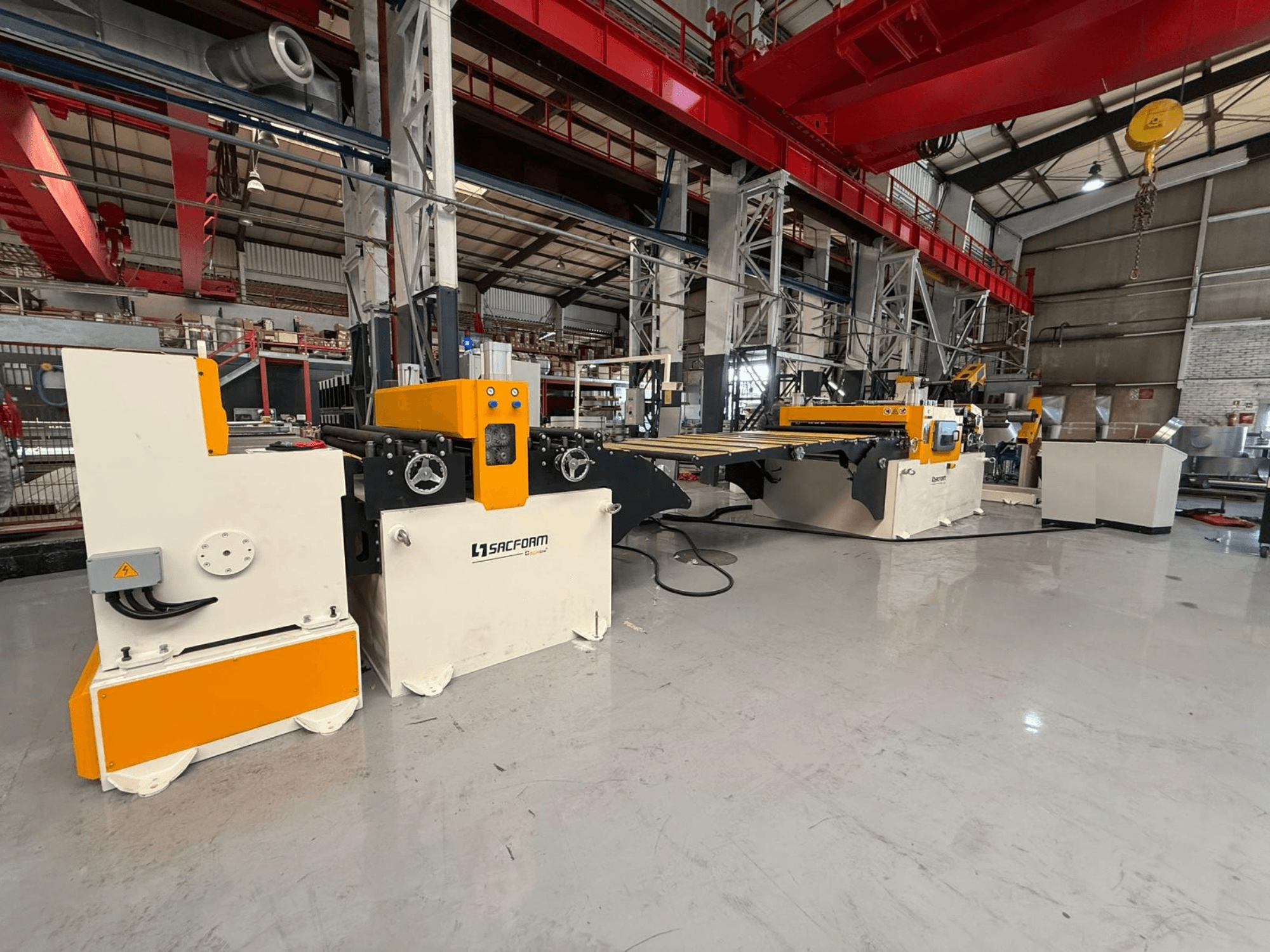

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Capacité : 1 500 mm de largeur x 1 à 3 mm d'épaisseur (AL/MS), jusqu'à 1,5 mm (SS), bobines de 6 tonnes

• Matériaux : aluminium (AL), acier doux (MS), acier inoxydable (SS)

• Dimensions de la tôle finie : largeur 500 à 1 500 mm ; longueur 500 à 4 000 mm

• Caractéristiques des bobines : diamètre intérieur 490/610 mm ; diamètre extérieur max. 1 400 mm ; poids max. 6 000 kg

• Vitesse de la ligne : 30 m/min en régime de fonctionnement normal (les arrêts et redémarrages de la cisaille ajoutent environ 2,5 s par coupe)

• Opérateurs : 1

• Alimentation et services :

  • Électricité : 380 V, triphasé, 50 Hz ; auxiliaire 220 V, 50 Hz ; solénoïdes 24 V CC

  • Puissance installée : 32 kW ; consommation typique en fonctionnement : 13 kW

  • Air comprimé : 6 bar

  • Hydraulique : pression de service 120 bar ; pression principale 220 bar ; 2 groupes hydrauliques de 40 L chacun

• Commande et électronique : automate Siemens ; électronique et panneau de commande Siemens/Rexroth ; écran tactile 7 pouces ; possibilité d’assistance à distance

Configuration de la ligne (modules inclus et caractéristiques principales)

• Chariot de chargement hydraulique des bobines :

  • Capacité : 6 000 kg (bobine unique), largeur max. : 1 500 mm, diamètre extérieur max. : 1 400 mm

  • Table en V, déplacement et levage hydrauliques (course de 300 mm), commande par panneau

• Dérouleur hydraulique à mandrin unique :

  • Capacité : 6 000 kg ; largeur maximale de la bande : 1 500 mm ; diamètre intérieur : 490–610 mm ; diamètre extérieur : 1 400 mm

  • Mandrin hydraulique à expansion conique ; tambour motorisé avec réducteur, vitesse réglable

  • Bras de pression/sécurité supérieur ; capteur laser pour un déroulement contrôlé et un arrêt automatique

• Plateforme automatique d’acheminement/d’enfilage avec bras de flexion servocommandé :

  • Enfilage automatique de la bobine et transfert vers la redresseuse

  • Bras de cintrage : 2 rouleaux de Ø 110 mm, servocommandés ; 2 pistons

  • Déplacement de la plate-forme : montée/descente et avance/recul hydrauliques ; automatique, aucun enfilage manuel

• Unité de redressage :

  • Vitesse jusqu’à 30 m/min ; largeur de travail 500–1 500 mm

  • 11 rouleaux au total : 7 de redressage, 2 d’alimentation, 2 de serrage (tous Ø 110 mm)

  • Réglage motorisé de la redresseuse ; groupe de rouleaux à ouverture hydraulique

  • Pression des rouleaux à commande pneumatique ; groupe d'engrenages à faible jeu ; matériau des engrenages : 8620

  • Guides à roulements verticaux ; 2 unités de guidage ; réglage de la largeur par système d’engrenages

  • Fonction de revêtement PVC incluse

• Alimentateur servo :

  • Vitesse jusqu’à 30 m/min ; largeur max. 1 500 mm ; épaisseur 1–3 mm

  • 2 rouleaux servo (supérieur/inférieur) Ø 110 mm ; matériau des rouleaux : 4140

  • Contrôle de la coupe à longueur par codeur ; pression pneumatique ; engrenages à faible jeu

  • Guidage : guides latéraux des deux côtés, rouleaux de guidage horizontaux, réglage de la largeur par engrenage, alignement à droite/gauche jusqu’à 90°

  • Commande servo : cycle d’alimentation automatique, vitesse programmable, longueur et quantité de coupe programmables, mémoire pour 250 programmes et jusqu’à 50 longueurs, écran tactile 7", 8 sorties externes

• Cisaille guillotine marche-arrêt :

  • Capacité de coupe : 1 à 3 mm ; largeur : 1 500 mm

  • Matériau des lames : 2379 ; lames à haute teneur en carbone et en chrome ; 2 tranchants supérieurs, 4 tranchants inférieurs

  • Écartement des lames réglable ; serrage mécanique de la tôle

  • Perte de temps de cycle d’environ 2,5 s par coupe ; glissières en Téflon sur la poutre de coupe

• Marques des composants hydrauliques et pneumatiques : vannes hydrauliques Bosch Rexroth/Bucher ; composants pneumatiques Festo/Pemaks ; moteurs Gamak/Yilmaz

• Électricité/automatisation : API Siemens ; composants Siemens/Rexroth ; armoire électrique et système d’automatisation

Remarques

• Capacité en acier inoxydable limitée à une épaisseur maximale de 1,5 mm.

• La vitesse de ligne indiquée de 30 m/min est une vitesse libre ; le débit réel dépend du cycle de cisaillement avec démarrage et arrêt (~2,5 s par coupe).
