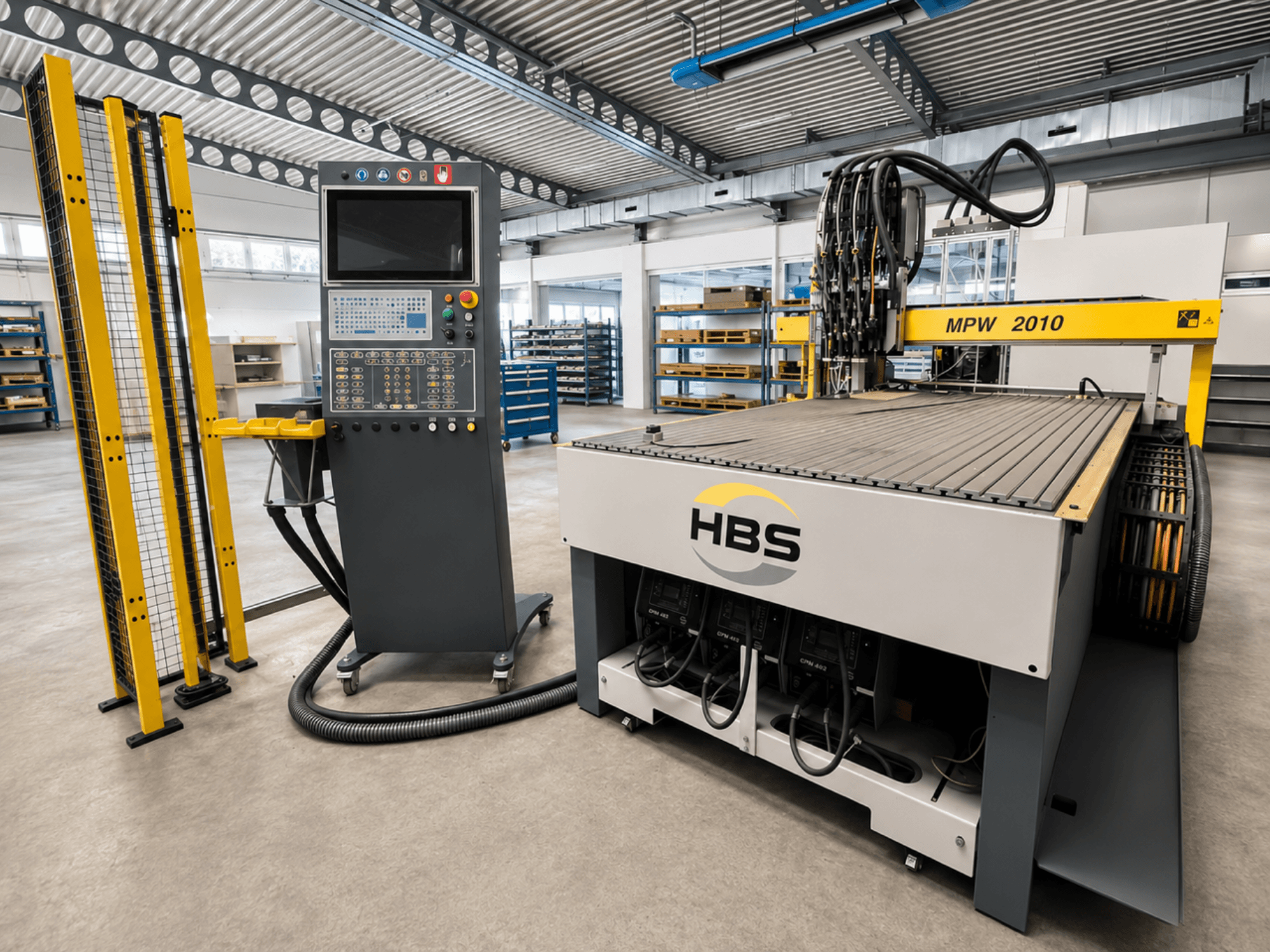

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Plage de travail (axe X) : 1 250 mm (têtes 1 à 3) / max. 1 450 mm

- Plage de travail (axe Y) : 2 250 mm

- Course de travail (axe Z) : 0-200 mm (motorisée, librement programmable, course totale 215 mm)

- Vitesse de déplacement (axes X/Y) : environ 48 m/min

- Vitesse de déplacement (axe Z) : environ 25 m/min

- Capacité de soudage : environ 30 à 40 goujons/minute

- Précision de la machine (acier/aluminium) : ± 0,2 mm (pour les goujons HBS CD de Ø 3 à Ø 8 mm)

- Diamètres des goujons : de Ø 3 mm à Ø 8 mm (avec bride)

- Longueurs des goujons : de 8 mm à 40 mm (sortie d'alimentation de 7 à 50 mm)

- Alimentation principale : 3 x 400 V CA / 32 A / 50-60 Hz

- Puissance connectée : max. 12 kVA

- Raccordement pneumatique : min. 6 bars, max. 10 bars

- Consommation d’air : environ 10 l/goujon soudé

- Unité de commande : HBS PC Control (Schneider Electric)

- Unités d'alimentation : 3 unités HBS-CDMI 2402 / 230 V (normes européennes)

- Chargeurs automatiques de goujons : 1 chargeur entièrement automatique HBS VBZ-3 avec trémie

- Têtes de soudage automatiques : 1 tête de soudage automatique HBS KAH 412C à écran LCD

- Système de sécurité : barrière immatérielle de sécurité de catégorie 4 (hauteur 1 500 mm) avec clôture périphérique des deux côtés et arrêt d'urgence

Accessoires inclus :

Mallette d'outils/de conversion HBS pour KAH 412, dispositif de maintien pneumatique (HBS-PN-NH), pulvérisateur à 3 buses (MPW TC), kit de conversion VBZ-U6 (Ø 3, 4, 6, 8 mm)
