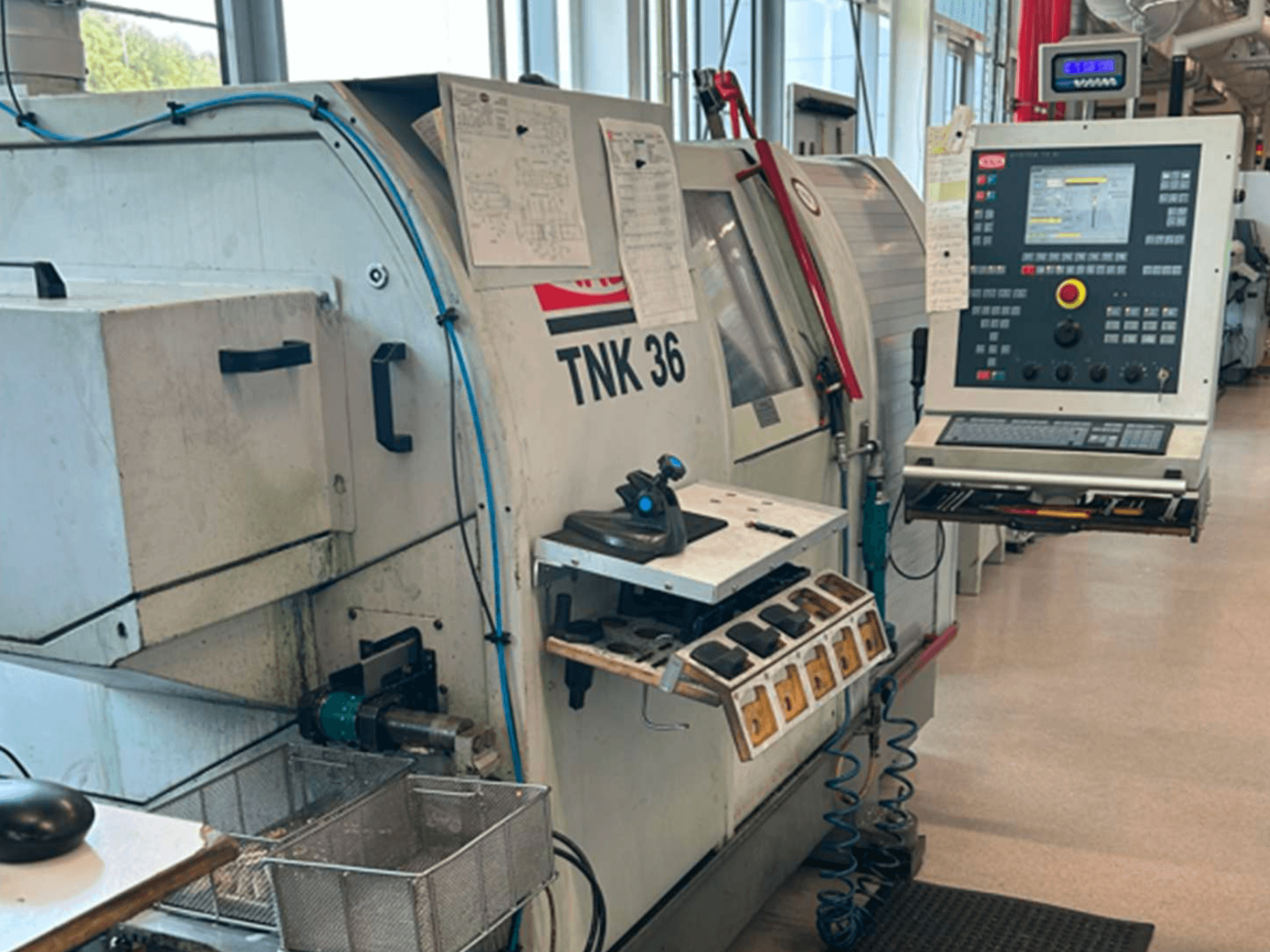

Ce tour horizontal TRAUB TNK 36 à 10 axes a été fabriqué en 2002. Il offre une vitesse de broche principale de 6 300 tr/min et une vitesse de contre-broche de 6 300 tr/min. La machine permet d'usiner des pièces d'un diamètre maximal de 32 mm et dispose d'un réservoir de liquide de refroidissement d'une capacité d'environ 360 litres. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine TRAUB TNK 36 que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: TRAUB
- année: 2002
- MODÈLE: TNK 36
- heures de production: 147007
- type d'application: Tournage
- Emplacement: Allemagne
- type de machine: Tour horizontal
- marque de l'unité de contrôle: TRAUB
Informations techniques - TRAUB TNK 36
Unité de contrôle
- Marque de contrôle: TRAUB
- Modèle de contrôle: TX8i (64-bit)
Mouvement
- Nombre d’axes: 10
- Course de l’axe X: 370 mm
- Course de l’axe Z: 250 mm
Spécification technique
- Contre-broche: Oui
- Outils entraînés: Oui
- Diamètre max. de la barre: 36 mm
- Diamètre max. de la pièce: 32 mm
- Puissance de broche: 10.7 kW
- Vitesse de broche: 6300 RPM
- Refroidissement par broche: Oui
- Stations d'outils: 22
Informations supplémentaires
Écran plat 14 pouces
Interface RS232 V24 supplémentaire dans l'armoire électrique
Interface MDE dans l'armoire électrique (état de la machine et compteur de pièces)
Taraudage rigide sans mandrin de compensation
Fonction Polyform pour l'axe C
Surveillance des outils
Alésage de la broche principale : 36 mm
Puissance d'entraînement de la broche principale : 6,7 / 10,7 kW CA
Axe C de la broche principale
Contre-broche motorisée
Alésage de la contre-broche : 32 mm
Vitesse de la contre-broche : 6 300 tr/min
Course de l'axe Z de la contre-broche : 250 mm
Avance rapide de l'axe Z de la contre-broche : 30 m/min
Axe C de la contre-broche
Dispositif de serrage de la contre-broche
Éjecteur de pièce
Force d'avance accrue
Mandrin Hainbuch Axfix
Course X2 : 50 mm
Course Y2 : ±20 mm
Course Z2 : 100 mm
Avance rapide X2 : 15 m/min
Avance rapide Y2 : 15 m/min
Avance rapide Z2 : 15 m/min
12 outils motorisés (via entraînement central)
Vitesse des outils entraînés : 6 000 tr/min
Boîte de vitesses électronique
Course X3 : 370 mm
Course Z3 : 250 mm
Avance rapide X3 : 30–60 m/min
Avance rapide Z3 : 30 m/min
5 outils entraînés
Diamètre du porte-outil : 40 mm
Vitesse de l'outil entraîné : 6 000 tr/min
Force d'avance accrue
Course X4 : 73 mm
Course Y4 : ±50 mm
Avance rapide X4 : 15 m/min
Avance rapide Y4 : 15 m/min
5 outils entraînés
Diamètre du porte-outil : 40 mm
Vitesse de l'outil entraîné : 6 000 tr/min
Convoyeur de pièce à gauche
Pince pneumatique de préhension des pièces
Mâchoires de préhension : Ø 5–8 mm / Ø 8–20 mm / Ø 20–36 mm
Longueur maximale de la pièce : 200 mm
Diamètre maximal de la pièce : 32 mm
Filtre à bande compact RESY
Unité de refroidissement
Capacité du réservoir de liquide de refroidissement : env. 360 l
Pression du liquide de refroidissement : 7 bars
Débit du liquide de refroidissement : 50 l/min
Refroidissement par l'outil : 30 bars
Pistolet de refroidissement
Puissance absorbée : 22 kW
Équipement en option, non inclus :
Convoyeur à courroie articulée KNOLL 240S-1/100 (hauteur de déchargement : 950 mm)
Préparation pour ravitailleur de barres (tubes de guidage Ø 25 / Ø 36)
Butée de pièce rotative (queue 16 × 16 mm)
Système de surveillance des collisions Brankamp CMS 100 (broche principale et contre-broche)
Chargeur de barres FMB Turbo 5-42 XT / 3200 « C »
Jeu de base de porte-outils statiques et motorisés inclus
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
