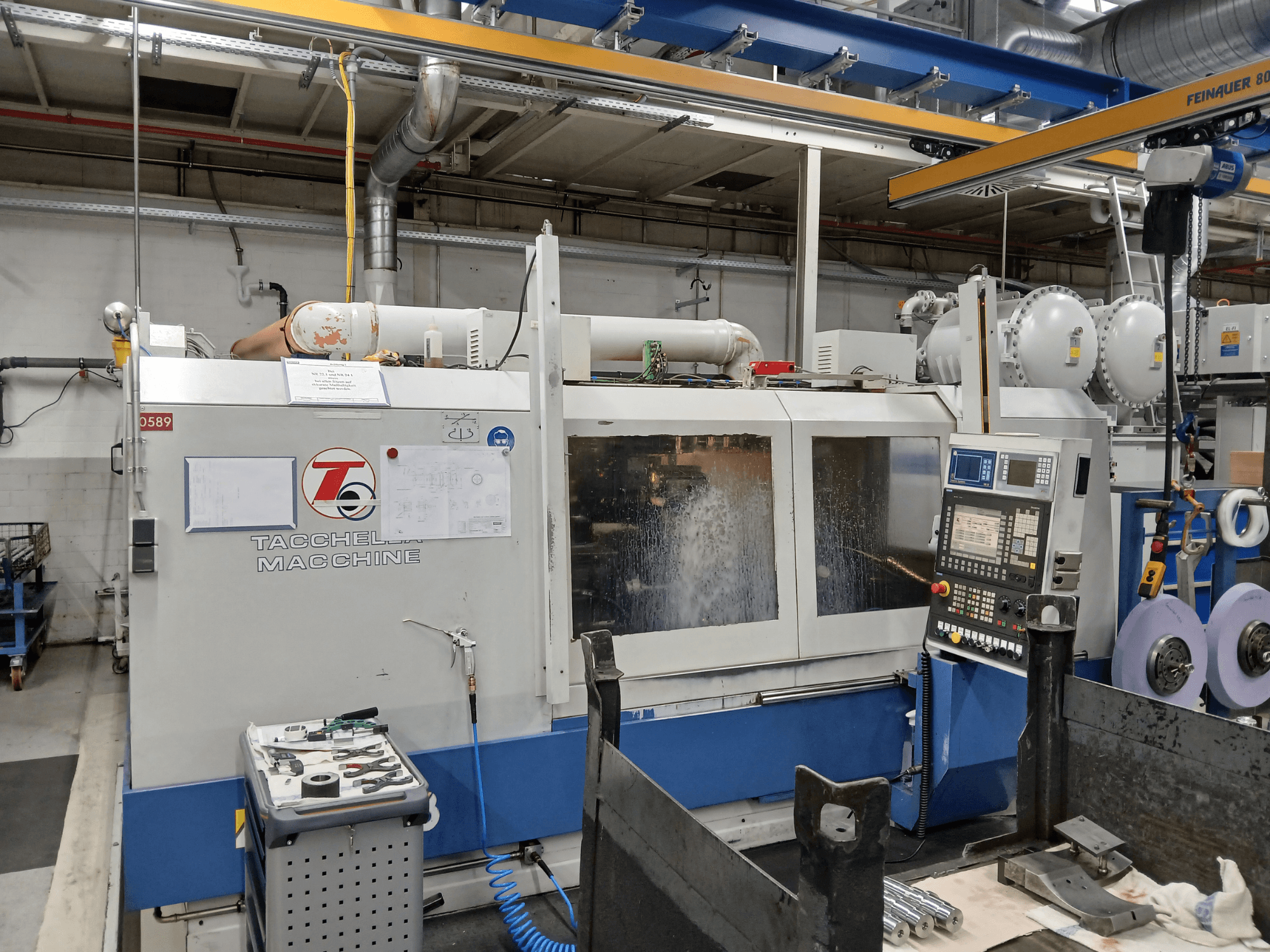

Centre d'usinage Tacchella vu de face, avec le panneau de commande et les outils visibles. L'eau de refroidissement est pulvérisée pendant le fonctionnement.
Centre d'usinage Tacchella vu de face, avec le panneau de commande et les outils visibles. L'eau de refroidissement est pulvérisée pendant le fonctionnement.

Tacchella - Proflex 3DE-GRI-TAC-2007-00001

35.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette rectifieuse cylindrique Tacchella Proflex 3 à 4 axes a été fabriquée en 2007. Elle présente une longueur de rectification de 1200 mm, un diamètre de rectification maximal de 350 mm et une capacité de charge totale de 47 kW. La machine est équipée d'un système de commande Siemens Sinumerik 840D, qui garantit des opérations précises et efficaces. Si vous cherchez à obtenir des capacités de meulage de haute qualité, pensez à la machine Tacchella Proflex 3 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: Tacchella
  • année: 2007
  • MODÈLE: Proflex 3
  • type d'application: Broyage
  • Emplacement: Allemagne
  • type de machine: Rectifieuse Cylindrique

Informations techniques - Tacchella Proflex 3

Dimensions

  • Poids de la machine: 9600 kg

Mouvement

  • Nombre d'axes: 4
  • Course de l'axe X: 350 mm
  • Course de l'axe Z: 1750 mm

Informations supplémentaires

  • Distance entre les centres : 1600 mm

  • Longueur de meulage : 1200 mm

  • Hauteur du centre : 180 mm

  • Diamètre de meulage max. : 350 mm

  • Poids max. de la pièce : 250 kg

  • Charge totale : 47 kW

  • Nombre total d'axes : 4 (X, Z, B, C)

  • Axe X : course 350 mm ; rapide 20 000 mm/min ; résolution 0,0001 mm

  • Axe Z : course 1750 mm ; rapide 20 000 mm/min

  • Axe B (pivotement de la tête de roue) : -30° à +210° ; résolution 0,001°.

  • Axe C (poupée) : vitesse variable ; contrôle angulaire

  • Tête de roue : tourelle pour 3 roues ; 2 broches 15/11,5 kW ; coussin d'air ; liquide de refroidissement ; en option 63 m/s

  • Meule avant : 610×100×203,2 mm ; 50 m/s ; 15 kW

  • Roue arrière (filetage/plongée) : 508×80×203,2 mm ; 50 m/s ; 11,5 kW

  • Poupée : Entraînement de l'axe C ; broche de 15 kW ; couple de 100 Nm ; refroidissement par eau

  • Contre-pointe : hydraulique ; fourreau 100 mm ; auto-alignement ; pression centrale réglable

  • Dressage : dresseur de la contre-pointe ; dresseur de la poupée en option ; rouleau diamanté programmable

  • Mesure : jauges de diamètre et de longueur en cours de processus

  • Hydraulique : unité auxiliaire avec filtre/contrôle du débit

  • Liquide de refroidissement : circuits principal et de rinçage du lit ; enceinte complète ; verrouillages de sécurité

  • Commande CNC : Siemens Sinumerik 840D OP12 ; 2.5 MB CNC ; 128 kB PLC ; Pentium III PC ; Windows XP ; interfaces multiples

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

Documents

Votre gestionnaire de compte :

Borja Garcia

Borja Garcia est l'un de nos experts en commerce de machines d'occasion et sera votre contact direct pour toute autre question sur la machine. N'hésitez pas à la contacter.

prendre contact

Conditions de paiement

  • Paiement à l'avance

  • Financement d'actifs
