Starrag Heckert - Dynamic CWK 400DDE-MIL-STA-2005-00001

Name: Starrag Heckert Dynamic CWK 400D
Brand: Starrag Heckert
SKU: DE-MIL-STA-2005-00001
Price: 34000 EUR
Availability: InStock

34.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
Centre d'usinage Starrag Heckert Dynamic CWK 400D d'occasion

Afficher dans la langue d'origine

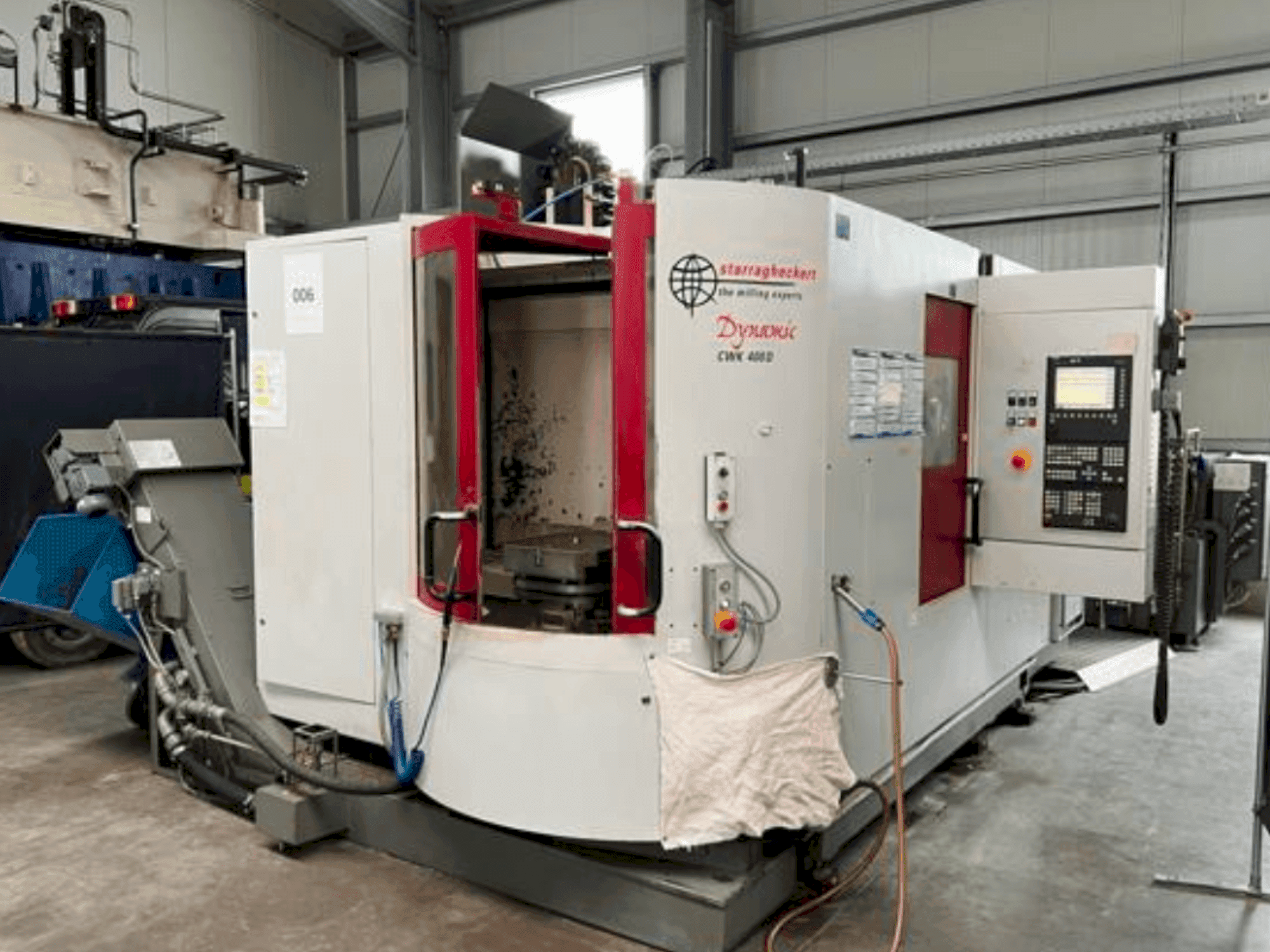

Cette Starrag Heckert Dynamic CWK 400D à 4 axes a été fabriquée en 2005. Elle est équipée d'un système de commande Siemens Sinumerik 840D, de vitesses de broche allant jusqu'à 10 000 tr/min et d'un double système de palettes avec des changements de palettes rapides en 8 secondes. La machine comprend un magasin d'outils de 60 positions et un système d'arrosage de grande capacité. Idéale pour les tâches d'usinage complexes. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: Starrag Heckert
année: 2005
MODÈLE: Dynamic CWK 400D
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage horizontal
marque de l'unité de contrôle: SIEMENS

Informations techniques - Starrag Heckert Dynamic CWK 400D

Données générales

Largeur des mesures: 4800 mm
Profondeur des mesures: 5800 mm
Poids de la machine: 12800 kg

Unité de contrôle

Marque: SIEMENS
Modèle: Sinumerik 840D

Entraînement principal

Plage de vitesse de la broche: 10000 1/MIN
Puissance du moteur de la broche: 24 kW
Nombre d'axes: 4

Mouvement

X-AXIS Mouvement: 625 mm
X-AXIS Course rapide: 40 m/min
Y-AXIS Mouvement: 650 mm
Y-AXIS Course rapide: 40 m/min
Z-AXIS Mouvement: 650 mm
Z-AXIS Course rapide: 40 m/min

Table

Charge de la table: 4000 kg

Tools

Poids maxi: 10 kg
Diamètre maximal de l'outil: 80 mm
Longueur maximale de l'outil: 350 mm
Type de porte-outil: DIN 69893-HSK-A63

Supports

Convoyeur de copeaux: Oui

Informations supplémentaires

Équipement supplémentaire

Sonde de mesure Renichaw
Détection de bris d'outil : Oui, dans le magasin d'outils
Pistolet de rinçage à la station d'installation
Douche en cascade
Filtre à bande de papier
Fonctionnement séquentiel des palettes
Enceinte de la zone de travail fermée selon UW
Connexion à un ordinateur via l'interface Ethernet
Connexion au réseau

Avantages de la machine

Avantages techniques de la machine

Axe bia : axe b (360 x 0,001°) 100 tr/min
Plage de travail x/y/z : 1-4000 mm/min
Dimensions de la table/palette (l x l en mm) : 2 palettes 500 x 400 mm
Type d'alignement des tables/palettes : rainures en t selon din 55201
Changeur de palettes / station de réglage / espace de stockage : oui // temps de changement de palettes / d'outils : 8 sec / 5 sec
Charge de la table/palette (en kg) : 4000 kg
Type de magasin d'outils : magasin à chaîne
Diamètre de l'outil avec positions adjacentes libres : 160 mm
Max. Poids total de l'outil : 200 kg
Positions du magasin d'outils : 60

Informations supplémentaires

Documents techniques et plan d'implantation disponibles Données spécifiques à la machine Précision de la machine : VDI/DGQ 3441 Médias Type/contenu du liquide de refroidissement : Emulsion (interne et externe) / environ 1100L Unité de refroidissement : Knoll avec filtre molletonné 30, 40, 50 bar via commande M

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
