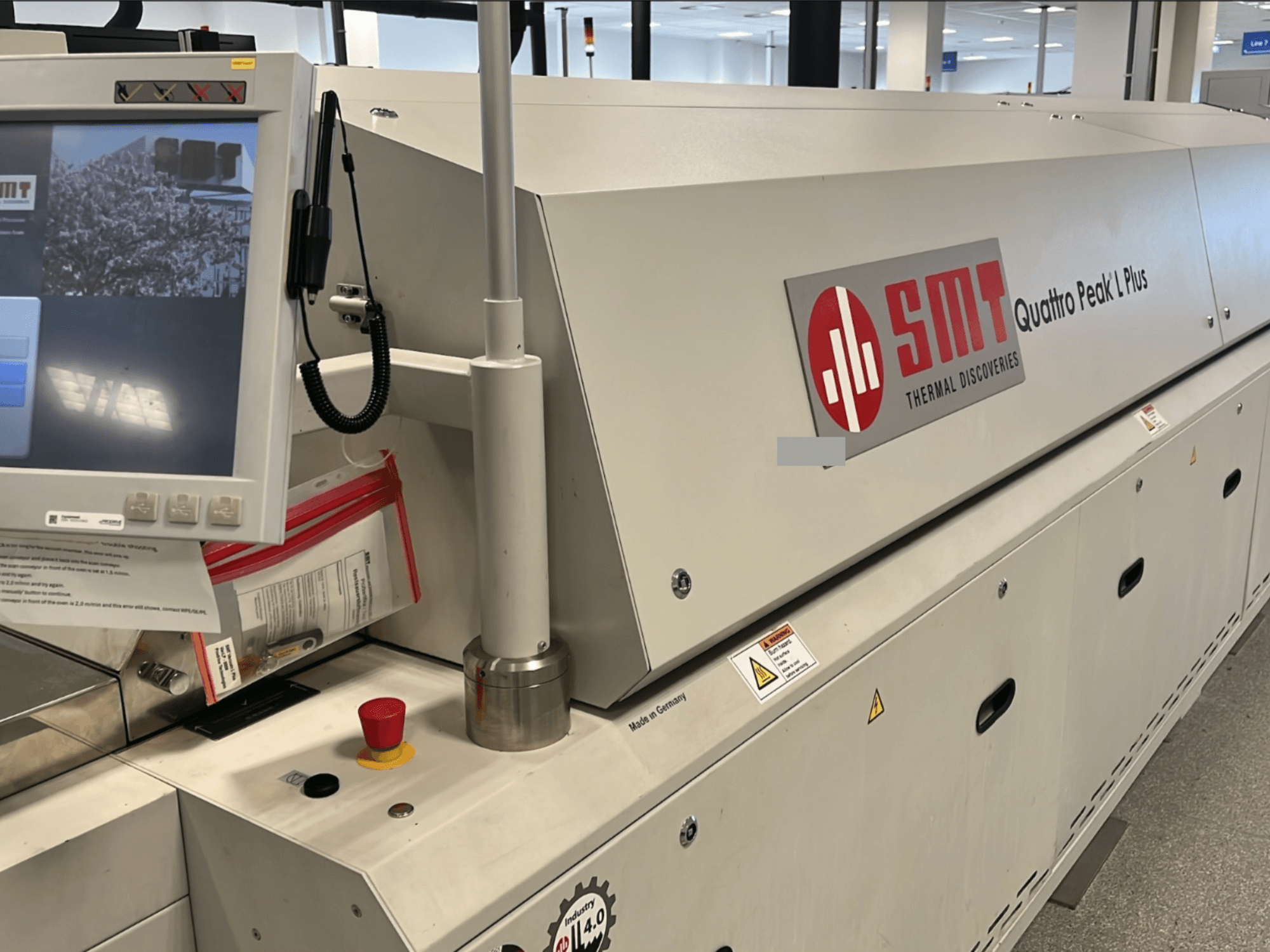

SMT - Vacuum L Plus VacNL-OTH-SMT-2018-00001

• Configuration du chauffage : 5 x zones de préchauffage, 4 x zones de pointe, 1 x chambre à vide

• Configuration de refroidissement : 3 x zones standard (jusqu'à 5 en option)

• Vitesse typique du convoyeur : 1,3 m/min

• Durée du cycle VAC : environ 38 s par voie

• Dimensions de la chambre à vide (L x l) : 450 x 510 mm (produit max.)

• Prolongation du temps de cycle de la chambre à vide : environ 8-13 s

• Nettoyage du gaz de procédé : 3 x ABS haute température

• Contrôle de la vitesse du ventilateur : Variable en continu via un convertisseur de fréquence (5 pièces au total)

• Tension de l'onduleur : 24 V

• Affichage de l'azote et de l'oxygène résiduel : DRSM011

• Affichage de la mesure de l'azote : Moniteur PC

• Type de convoyeur : Convoyeur à chaîne à une voie (chaîne à picots)

• Largeur du convoyeur : 65-510 mm

• Rail du convoyeur : Rail fixe à l'avant (rail 1)

• Longueur de l'axe de la chaîne : 3 mm

• Hauteur/abaissement du support central : 10 mm / 10 mm

• Interface réseau : Ethernet

• Interface de manipulation : SMEMA (IPC/SMEMA-STD1)

• Longueur des zones de refroidissement : Zone 1 = 585 mm ; Zone 2 = 473,5 mm ; Zone 3 = 473,5 mm

• Besoin en eau de refroidissement : < 15°C et 15 l/min

• Interface code-barres : RS232

• Capteurs de surveillance : PT100 (logiciel Guard)

Équipement supplémentaire

• Inclus : Non spécifié

• Compatibilité des options (non incluses sauf indication contraire) :

  • Options d'azote : RE0004, RM0002, VA0002, RE0005

  • Options de refroidissement : RE0026, RE0066, RE0067, RM0008

  • Options de surveillance des processus : RE0007, AL0011
