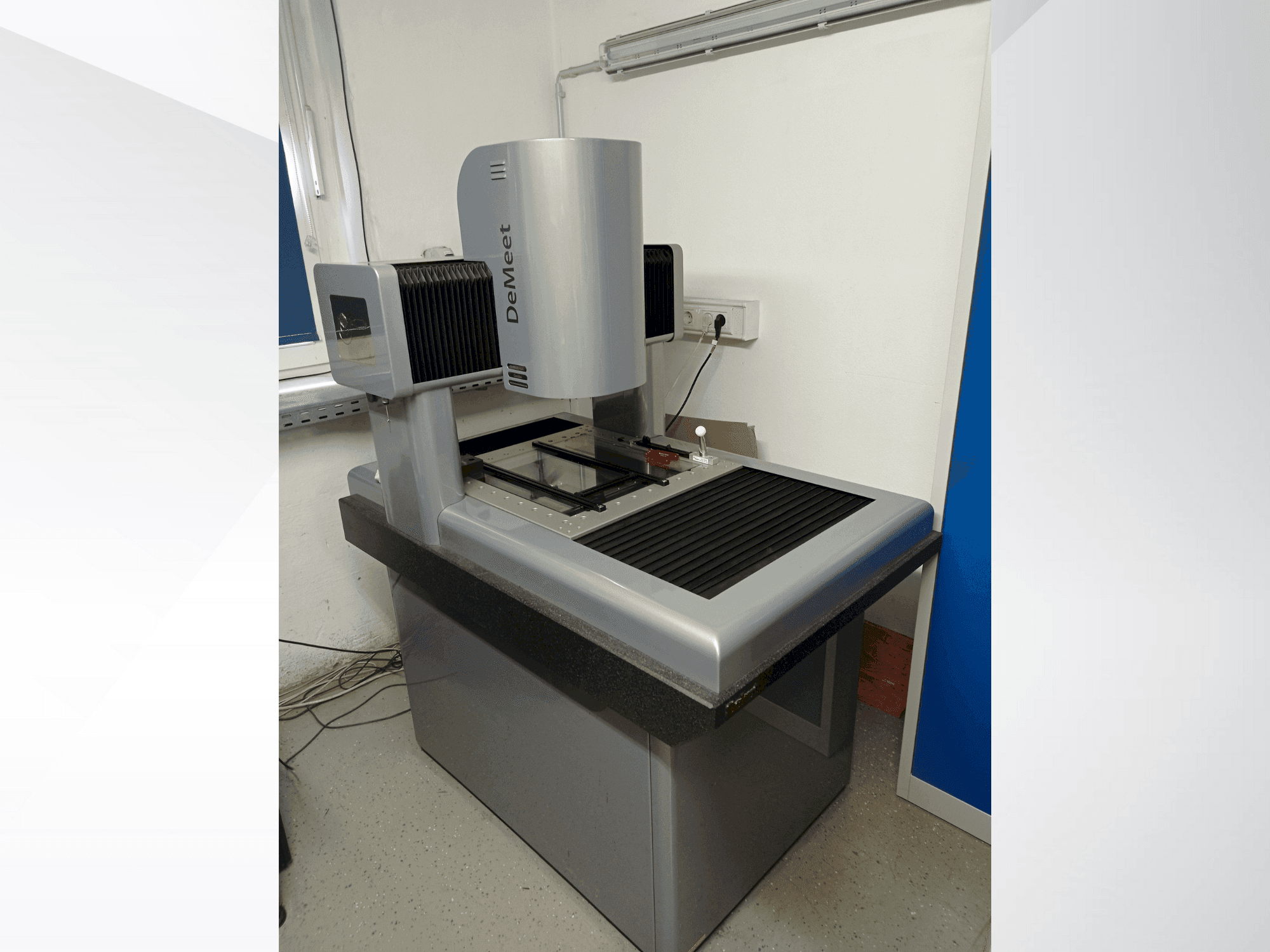

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Table de mesure (mm) : x560, y584

- Charge maximale de la table de mesure (kg) : 50

- Système vidéo : caméra DeMeet équipée d'un capteur Sony

- Options d'objectifs télécentriques :

- Nikon : 3,0x (options : 1,0x, 5,0x, 10,0x)

- Conception Leica : 2,0x (options : 1,0x, 5,0x, 10,0x)

- Mitutoyo : 3,0x (options : 1,0x, 5,0x, 10,0x)

- Éclairage annulaire : 3 anneaux, 16 segments, 48 cellules (réglable)

- Éclairage par transmission et coaxial : réglable

- Système de palpage : Renishaw TP20 (version combinée)

- Construction : pont fixe avec plaque de base en granit DIN 876/00

- Structure : fonte moulée à très faible contrainte, rectifiée en surface

- Matériau de la table de mesure : acier nickelé, à faible contrainte

- Guides linéaires : guides linéaires THK

- Codeur linéaire : codeur linéaire Renishaw TONiC

- Système d'entraînement : servomoteurs à courant continu Faulhaber

- Commande / Utilisation : manette motorisée / CNC

- Plage de mesure : X = 400 mm, Y = 400 mm, Z = 200 mm

- Dimensions de la table de mesure : X = 560 mm, Y = 584 mm

- Capacité de charge maximale de la table : 50 kg

- Dimensions de la machine (L x l x H) : 870 mm x 1 245 mm x 1 580 mm

- Poids de la machine : 700 kg

- Résolution : 0,1 µm

- Vitesse de déplacement maximale : X/Y = 250 mm/s, Z = 55 mm/s

- Accélération maximale : X/Y/Z = 500 mm/s²

- Précision standard (L en mm) :

- Exécution vidéo : X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Précision en mode combiné : X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Haute précision (L en mm) :

- Exécution vidéo : X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Exécution combinée : X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Précision en option (L en mm) :

- Exécution vidéo : X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Exécution combinée : X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Tension d'alimentation : 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Consommation électrique : 400 VA

- Plage de température de fonctionnement : de 15 °C à 35 °C

- Température nominale de mesure : 20 °C ± 0,5 °C

- Plage d'humidité relative : 40 % à 70 % (sans condensation)
