MONDIALE - BNC-2260XLBE-TUR-MON-2008-00001
Vous avez d'autres questions ? N'hésitez pas à nous contacter.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produits
- Machines-outils
- ➤ MONDIALE BNC-2260XL d'occasion à vendre | gindumac.com

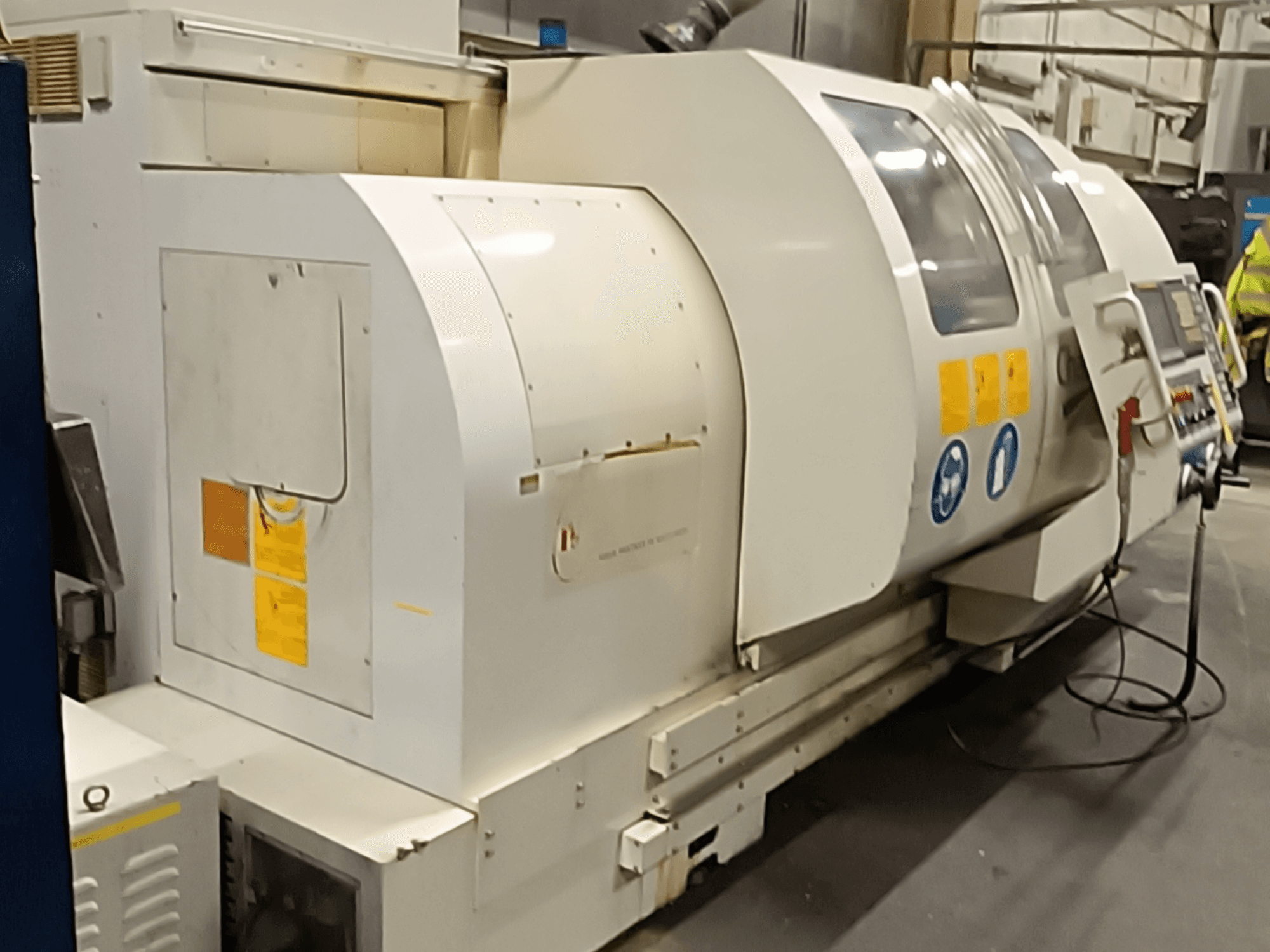

Tour horizontal fabriqué en 2008. Ce MONDIALE BNC-2260XL a une longueur de tournage maximale de 1500 mm et un banc pivotant de 550 mm. Il comprend une capacité de barre de 69 mm et un poids de pièce maximum de 2000 kg. Si vous cherchez à obtenir des capacités de tournage de haute qualité, considérez la machine MONDIALE BNC-2260XL que nous avons à vendre. Contactez-nous pour plus d'informations sur cette machine.
Vue d'ensemble
- marque: MONDIALE
- année: 2008
- MODÈLE: BNC-2260XL
- type d'application: Tournage
- Emplacement: Belgique
- type de machine: Tour horizontal
- marque de l'unité de contrôle: FANUC
Informations techniques - MONDIALE BNC-2260XL
Unité de contrôle
- Marque de contrôle: FANUC
- Modèle de contrôle: Oi-TC
Dimensions
- Hauteur de la machine: 2050 mm
- Longueur de la machine: 3690 mm
- Poids de la machine: 4400 kg
- Largeur de la machine: 2225 mm
Mouvement
- Nombre d’axes: 2
- Course de l’axe X: 300 mm
- Course de l’axe Z: 1650 mm
Spécification technique
- Contre-broche: Non
- Outils entraînés: Non
- Puissance de broche: 15.5 kW
- Vitesse de broche: 3500 RPM
Informations supplémentaires
Lit basculant : 550 mm
Pivotement dans l'espace : 790 mm
Passage au-dessus de la glissière transversale : 310 mm
Longueur de rotation maximale : 1500 mm
Capacité de la barre (cylindre du mandrin hydraulique) : 69 mm (91 mm en option)
Longueur de l'interstice à partir de la surface du nez de la broche : 283 mm
Poids max. de la pièce (avec contre-pointe) : 2000 kg
Vitesse de rotation de la broche (choix 1) : 80-3500 tr/min (alésage 82 mm)
Plage de vitesse de la broche (choix 2) : 80-2400 tr/min (alésage 82 mm/106 mm)
Nez de broche : A2-8 / D1-8 (82 mm) ; D1-8 / A1-11 (106 mm)
Diamètre de l'alésage de la broche : 82 mm (std.) / 106 mm (option)
Puissance du moteur principal : 11/15,5 kW (std.) / 15/22 kW (opt.)
Nombre de stations d'outils : 8
Queue d'outil : 40 mm
Temps d'indexation de la tourelle : 0,42 s (BARUFFALDI)
Avance rapide de l'axe X/Z : 15 m/min
Précision de positionnement : 0,005 mm
Répétabilité : 0,005 mm
Couple du moteur d'alimentation de l'axe X : 9,3 Nm
Couple du moteur d'avance de l'axe Z : 14,8 Nm
Vis à billes axe X : 32×5-C5
Vis à billes axe Z : 45×10-C5
Course du fourreau de la contre-pointe : 150 mm
Diamètre du fourreau de la contre-pointe : 80 mm (std.) / 100 mm (opt.)
Cône du fourreau de la contre-pointe : MT 5
Moteur de la pompe d'arrosage : 450 W
Capacité de la pompe d'arrosage : 55 L/min
Moteur de la pompe de lubrification : 25 W
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
