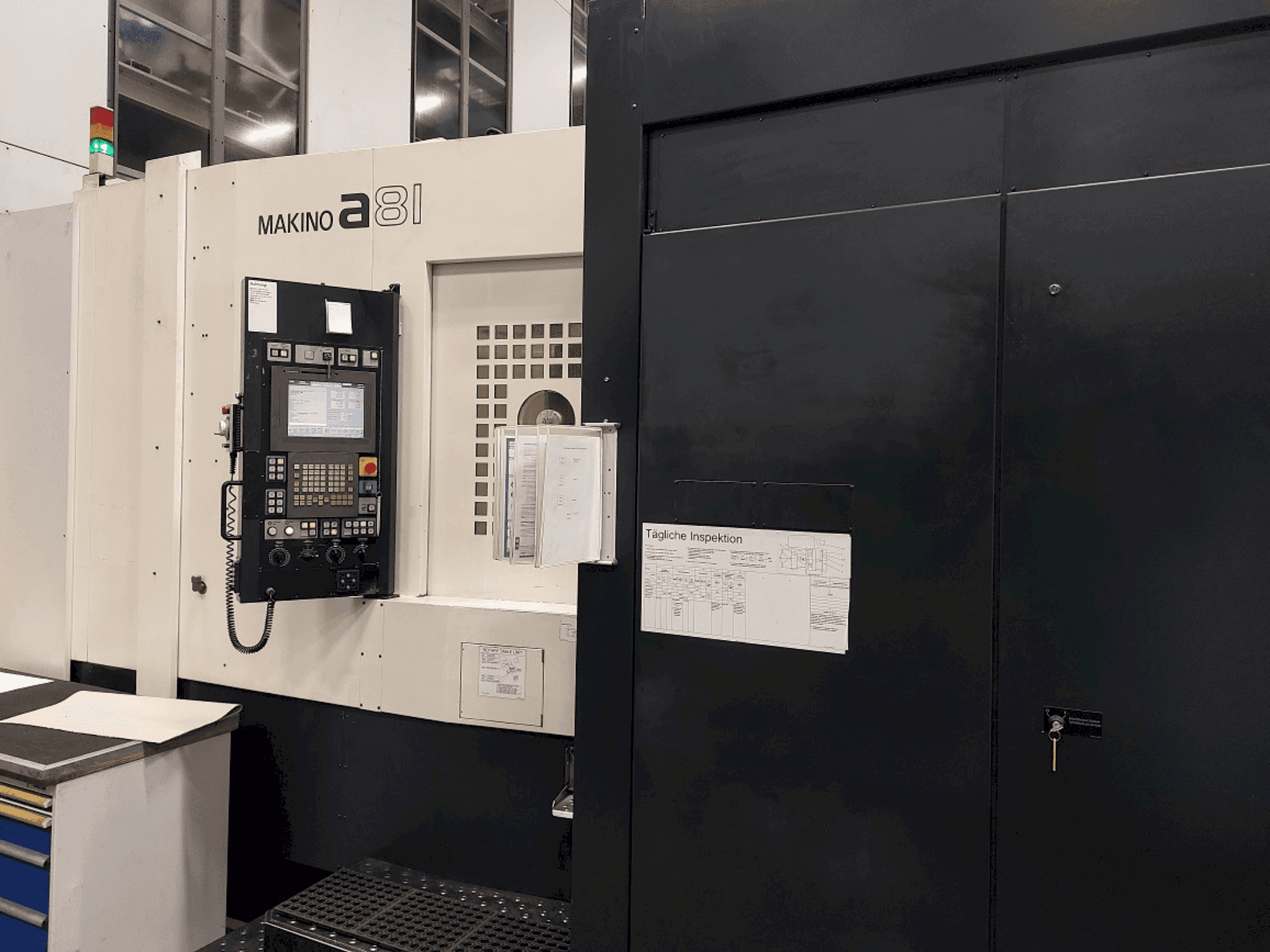

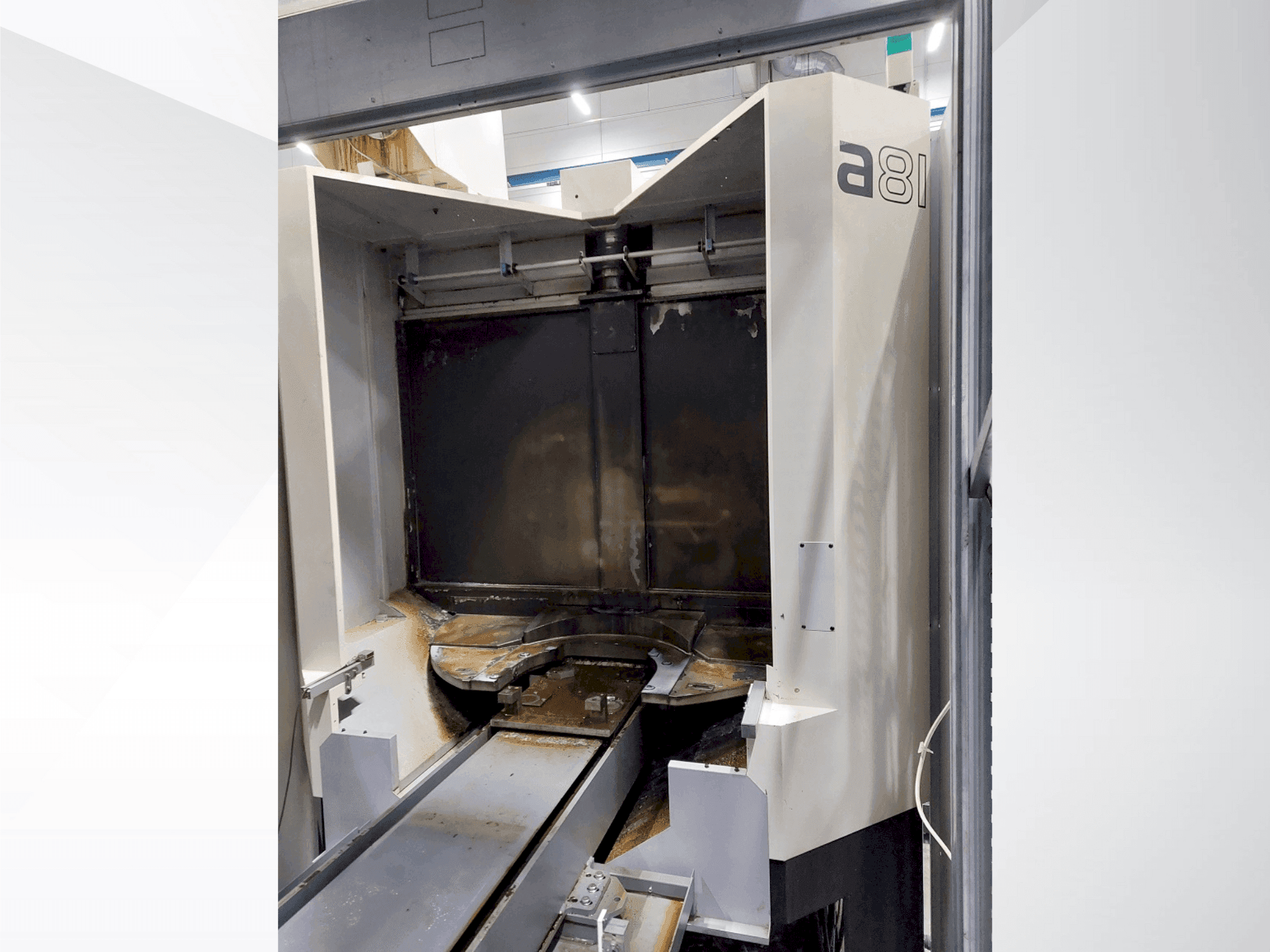

Makino - a81DE-MIL-MAK-2008-00002

Equipement supplémentaire

• Refroidissement de la broche

• Système de réservoir avec filtre à bande compact Knoll, 3200 litres

• Alimentation en liquide de refroidissement par la broche

• Extraction du brouillard d'huile

• Convoyeur à bande à raclettes

• Kit de conversion pour fonctionnement autonome (actuellement utilisé comme machine système)

Avantages de la machine

Avantages techniques de la machine

• Mouvement transversal (axe x) de la colonne : 900 mm

• Réglage de la hauteur (axe y) de l'unité de broche : 800 mm

• Mouvement longitudinal (axe z) de la table : 1020 mm

• Diamètre de pivotement autorisé dans la zone de travail : 1000 mm

• Hauteur de pivotement max. Hauteur de pivotement à partir de la surface de la palette : 1300 mm

• Dimensions de la palette : 630 x 630 mm

• Palette - nc - table rotative avec 4ème axe nc

• Résolution d'entrée : 0. 001°

• Précision de positionnement : ± 3 secondes d'arc

• Magasin d'outils avec 242 emplacements

• Eclairage et filtration :

  • Éclairage du magasin (installé a posteriori).

  • Pompe et filtration grossière pour le rinçage du lit et de la zone de travail.

  • Filtre de 100 µm.

• Systèmes de refroidissement :

  • Refroidissement intérieur par la broche (IKZ).

  • Niveaux de pression jusqu'à 50 bars.

  • Filtre de 40 µm à double commutation.

  • Montage préparé pour une pompe de refroidissement externe.

• Logiciel et commande :

  • Fanuc Macro B.

  • Fonctionnalité HD-Skip.

En option

• Stockage et palettes :

  • Deux palettes sont incluses.

  • Capacité du porte-outils : 241 pièces.

Informations supplémentaires

Alimentation 400 V, CA triphasé, 50 Hz Puissance nominale : 72 kVA Système de commande Options pour 48 points zéro et Macro B personnalisé Contrôle de la durée de vie de l'outil Détection de bris d'outil Contrôle adaptatif de l'alimentation Air comprimé à travers la broche Filtre à bande compact Knoll, 3200 litres Séparateur magnétique Filtre à double commutation pour IKZ Alimentation en liquide de refroidissement à travers la broche Air comprimé à travers la broche Aspiration du brouillard d'huile Convoyeur à bande racleuse Système de commande : Makino Pro5 Options pour 48 points zéro et Macro B personnalisée Surveillance de la durée de vie de l'outil Détection de bris d'outil (parallèle à l'opération principale) Contrôle adaptatif de l'alimentation Kit de conversion pour fonctionnement autonome (actuellement utilisé comme machine système (FFS/FMS)) Changeur de palettes avec placement de 2 palettes en cycles alternés sur une station positionnée en dehors de la zone de travail Porte-palettes rotatif, indexé à intervalles de 90°, position 0 surveillée électroniquement Codage pour appel automatique du programme lors de l'insertion de la palette Station de stockage des palettes sécurisée par un dispositif de protection et un verrouillage électrique
