LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Caractéristiques techniques

• Type de machine : Centre d'usinage horizontal à deux broches

• Unité de commande : Siemens SINUMERIK 840D sl

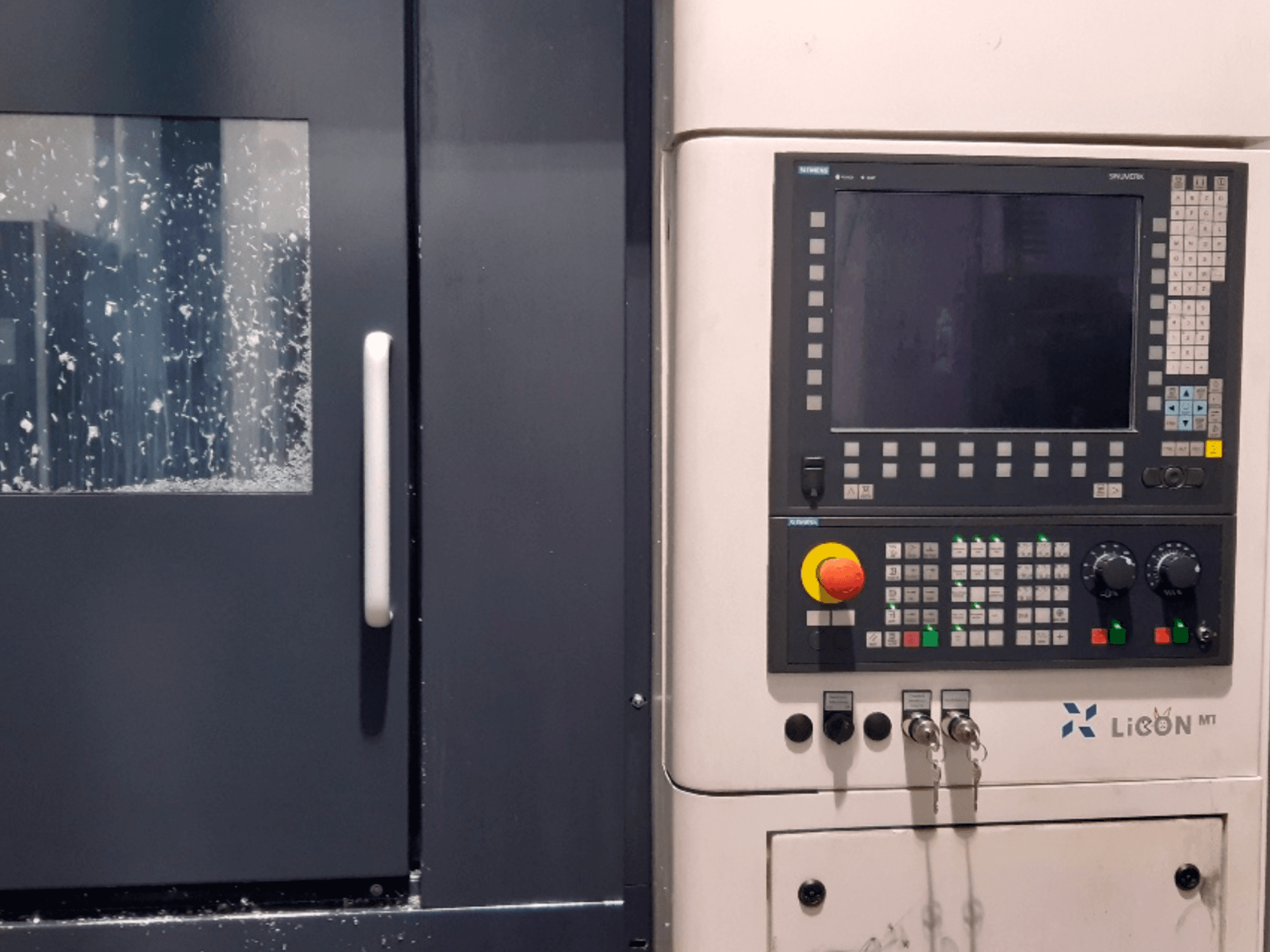

• Panneau de commande : Siemens OP15T avec TCU intégré

• Mode ECO

• Diagnostic à distance (routeur eWON)

• Interface PROFIBUS pour le chargement automatique des pièces

• Colonne lumineuse (LED tricolore)

Courses

• Course de l'axe X : 750 mm

• Course de l'axe Y : 660 mm

• Course de l'axe Z1 : 650 mm

• Course de l'axe Z2 : 650 mm

Déplacement rapide

• Axe X : 60 m/min

• Axe Y : 60 m/min

• Axes Z1/Z2 : 90 m/min

Performances des axes

• Accélération de l'axe X : 6 m/s²

• Accélération de l'axe Y : 6 m/s²

• Accélération des axes Z1/Z2 : 9 m/s²

• Force d'avance X : 15 000 N

• Force d'avance Y : 15 000 N

• Force d'avance Z1/Z2 : 10 000 N

• Précision de positionnement : 8 µm

Broche

• Nombre de broches : 2

• Broches à moteur de précision

• Porte-outil : HSK-A63 (DIN 69893-1)

• Vitesse de rotation de la broche : 12 000 tr/min

• Puissance de la broche : 37 kW (40 % ED)

• Couple de la broche : 85 Nm (40 % ED)

• Couple maximal : 100 Nm

• Entraînement direct

Axes / Système pivotant

• 2 axes B à commande numérique

• 2 axes rotatifs NC (axes A)

• Plage de pivotement : 0°–180°

• Temps de pivotement (0°–180°) : environ 5 s

Technologie

• Axes X, Y et Z indépendants pour les deux broches

• Système de mesure directe séparé pour chaque axe

• Plage de correction indépendante de l'axe Z : 5 mm

Magasin d'outils

• 96 emplacements d'outils (2 × 48)

• Longueur maximale des outils : 400 mm

• Diamètre maximal de l'outil (emplacements adjacents occupés) : 80 mm

• Diamètre maximal de l'outil (emplacements adjacents libres) : 250 mm

• Poids maximal de l'outil : 20 kg

Lubrification

• Lubrification centrale automatique

• Transfert de fluide à 5 canaux (huile ou air)

Refroidissement / Liquide de refroidissement

• Refroidissement par broche à 70 bars

• Capacité du réservoir de liquide de refroidissement : 2 300 l

• Débit de liquide de refroidissement : 400 l/min

• Pompe haute pression : 15 kW

• Remplissage automatique du liquide de refroidissement

• Système de nettoyage du liquide de refroidissement

• Refroidissement par eau

• Température de l'eau de refroidissement : 22 °C

• Débit d'eau de refroidissement : 800 l/h

Gestion des copeaux

• Convoyeur de copeaux à raclette

• Hauteur de déchargement du convoyeur de copeaux : < 1 150 mm

• Compatible avec l'usinage à sec

• Compatible MMS (lubrification en quantité minimale)

Caractéristiques électriques

• Alimentation : 400 V / 50 Hz

• Tension de commande : 24 V CC

• Puissance connectée : 150 kW

Caractéristiques supplémentaires

• Interface de chargement automatique des pièces

• Changeur d'outils automatique

• Enceinte fermée de la machine

• Éclairage de la machine

• Équipement pneumatique

• Système de surveillance de la consommation d'énergie

• Connexions automatiques des supports

• Conception modulaire de la machine

Informations complémentaires

• Remplacement de la broche motorisée n° 11 au cours de la semaine 19/2024

• Moteur de la broche 12 remplacé au cours de la semaine 24/2023
