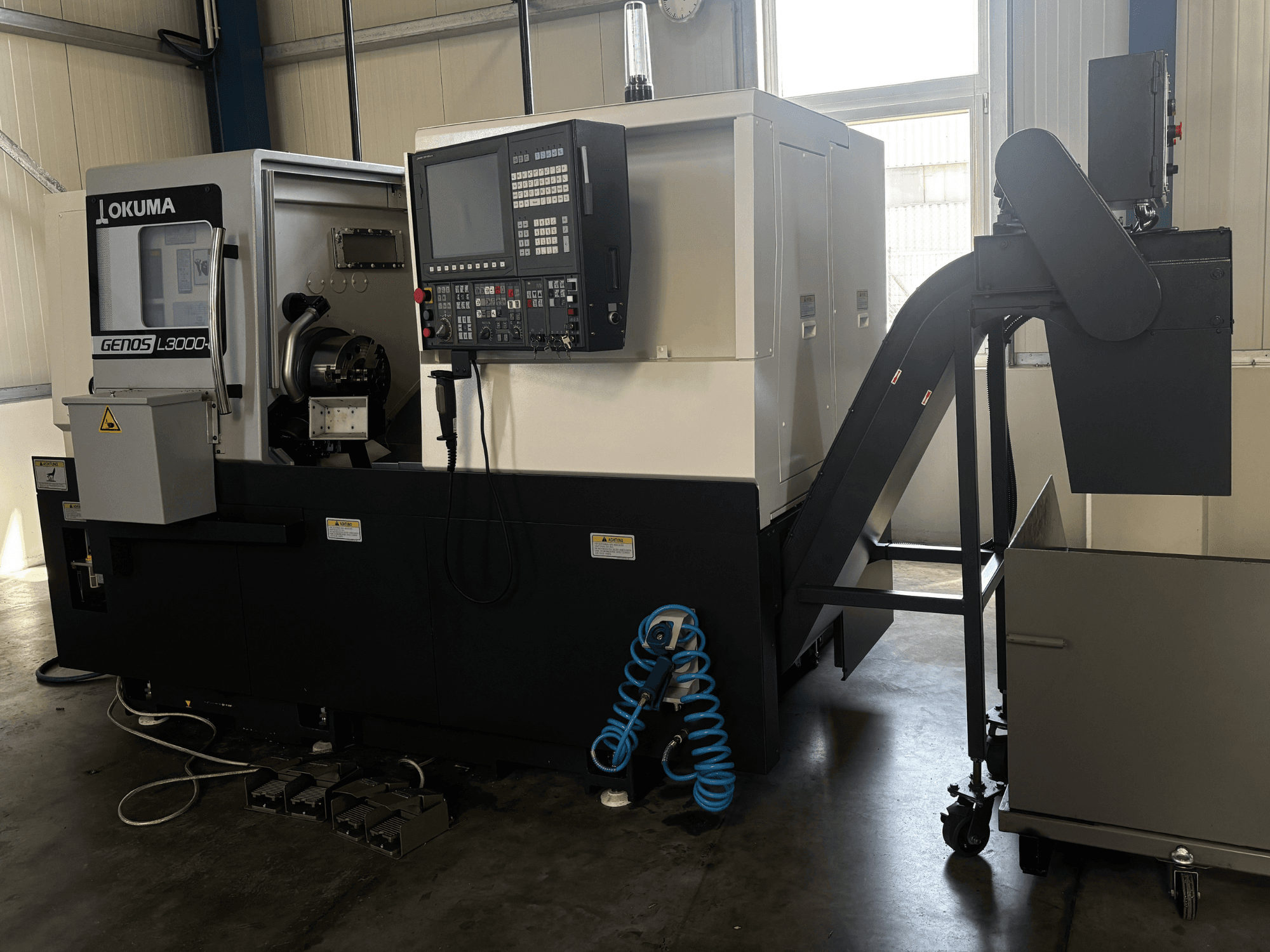

Okuma - GENOS L3000-e (Mx450)AT-TUR-OKU-2022-00001

- Heures de fonctionnement : 521 heures

- Durée de fonctionnement de la broche : 347 heures

- Unité de commande : OSP-P300LA-e / Kit OSP P300L-R-TD

- Puissance du moteur de la broche principale : 22 kW

- Vitesse de la broche principale : 3 800 tr/min

- Mandrin : mandrin de serrage creux de 10" (250 mm), type N210A8

- Alésage de la broche : 80 mm

- Nez de broche : A8

- Diamètre de tournage (tourelle VDI) : 300 mm

- Longueur maximale de tournage (tourelle VDI) : 450 mm

- Course de l'axe X : 235 mm

- Course de l'axe Z : 520 mm

- Plage de l'axe C : 360° (résolution de 0,001°)

- Vitesse d'avance rapide (X / Z) : 25 000 / 30 000 mm/min

- Tourelle porte-outils : tourelle radiale V12 avec postes d'outils motorisés (VDI40)

- Emplacements de la tourelle : 12 (les 12 peuvent être entraînés)

- Puissance / couple / vitesse des outils motorisés : 7 kW / 23,7 Nm / 4 500 tr/min

- Contre-poupée : contre-poupée à commande numérique (cône MT5, force de poussée de 5,0 kN)

- Tension d'alimentation : 400 V

- Phase : triphasé

- Fréquence : 50/60 Hz

- Puissance nominale : 28,6 kVA

- Courant à pleine charge : 41,2 A

- Intensité nominale maximale du moteur : 96 A

- Intensité de court-circuit : 2,5 kA

- Dimensions de la machine (sans convoyeur à copeaux) : 2 545 mm x 1 870 mm x 2 057 mm

- Équipements et composants en option :

* Tourelle radiale V12 pour la fonction de fraisage

* Convoyeur à copeaux à déchargement latéral

* Pompe haute pression Grundfos (0,8 kW)

* Touch Setter M (prérégleur d'outils)

* Porte-outils VDI40

* Simulation graphique 3D réaliste et programmation par boîte de dialogue IGF « One Touch »

* 1 jeu de mâchoires souples et 1 jeu de mâchoires rigides

* 3 porte-barres d'alésage

* 3 porte-outils de tournage extérieur

* 2 porte-outils de tournage en bout

* 8 manchons de réduction (2 x 16, 20, 25, 32 mm)

* 1 manchon de réduction MK02

* Récupérateur de pièces (dimensions max. du matériau : D51 mm x 150 mm, poids max. : 2,3 kg)

* Interface pour ravitailleur de barres

* Pince à barres Grippex (diamètre de tige : 40 mm, plage de serrage : 3 à 60 mm)

* Kit de pistolet de lavage manuel (avec pompe, tuyau spiralé, interrupteur)

* Transformateur
