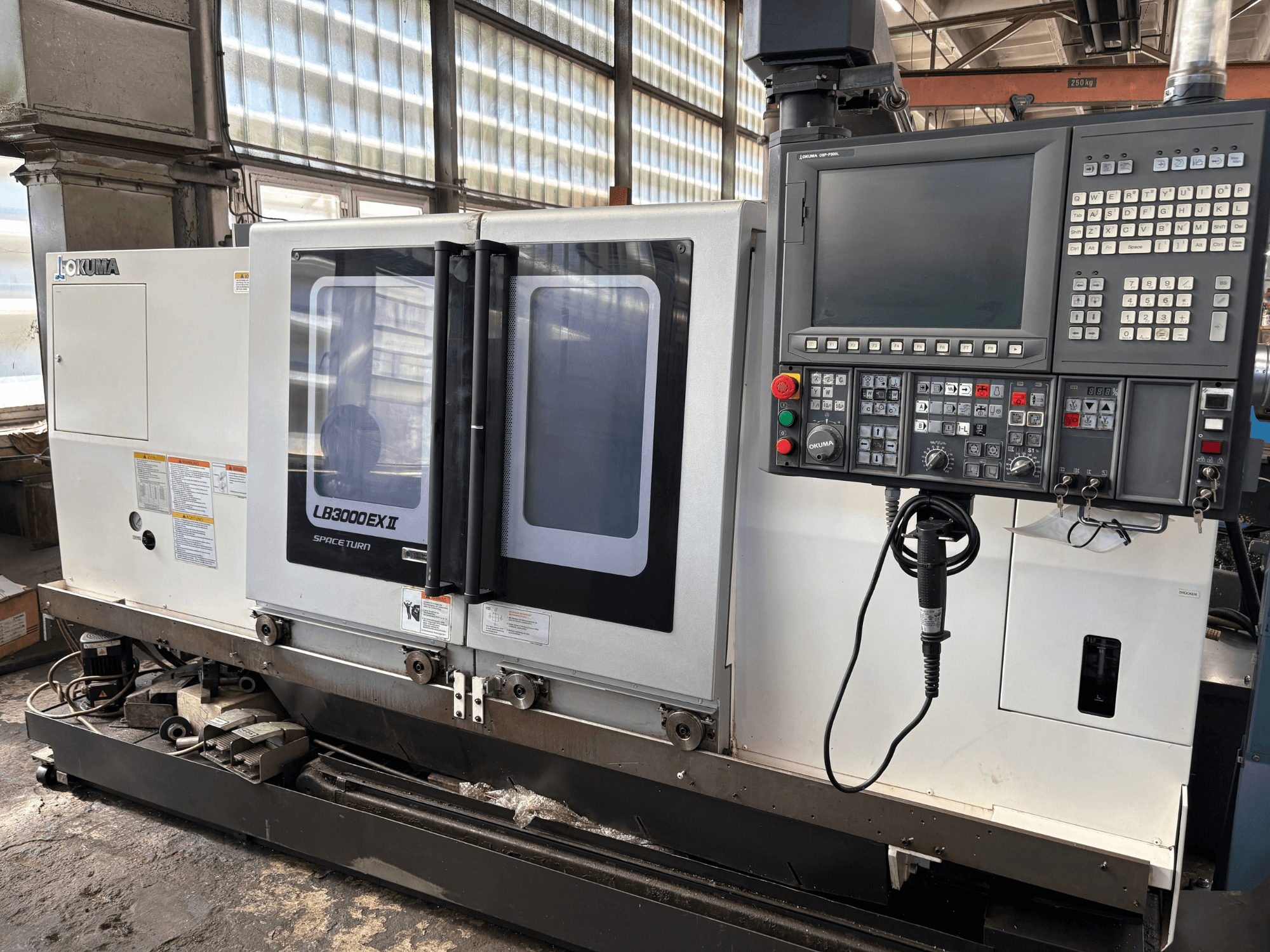

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Dimensions

• Dégagement au-dessus du banc : 580 mm

• Dégagement latéral par rapport au chariot longitudinal : 470 mm

• Entraxe des broches : 1 020 mm

• Diamètre maximal de tournage : 340 mm

• Longueur maximale de tournage : 1 000 mm

• Poids maximal de la pièce entre les pointes : 250 kg

Broche principale

• Diamètre de la broche : 120 mm

• Pointe de broche : JIS A2-6 (JIS A2-8 en option)

• Alésage de la broche : 80 mm

Axes

• Avance rapide Z : 30 000 mm/min

• Vitesse rapide sur l'axe X : 25 000 mm/min

• Plage d'avance X/Z : 0,001–1 000 mm/tr

Tourelle

• Type : V12

• Emplacements d’outils : 12

• Compatible avec les outils de tournage ou motorisés (outils L ou M)

• Dimensions extérieures de l'outil : 25 × 25 mm

• Dimensions internes de l'outil : Ø 40 mm

Outils motorisés / axe C

• Vitesse de l'outil motorisé : 45 à 6 000 tr/min

• Plage de l'axe C : 360°

• Incrément d'indexation de l'axe C : 0,001°

• Vitesse rapide de l'axe C : 200 tr/min

Contre-poupée

• Cône : MT n° 5

• Course : 1 015 mm

• Moteur : 2,9 kW

Électrique / auxiliaire

• Pompe du groupe hydraulique : 2,2 kW

• Pompe de lubrification : 0,018 kW

• Pompe de liquide de refroidissement : 0,25 kW (évacuation latérale des copeaux) / 0,8 kW (évacuation arrière des copeaux)

• Tension d'alimentation (manuelle) : 200 V

• Tensions du transformateur : 220 / 240 / 380 / 415 / 440 / 480 V

• Fréquence : 50/60 Hz

• Indice de protection de l'armoire électrique : CEI IP54
