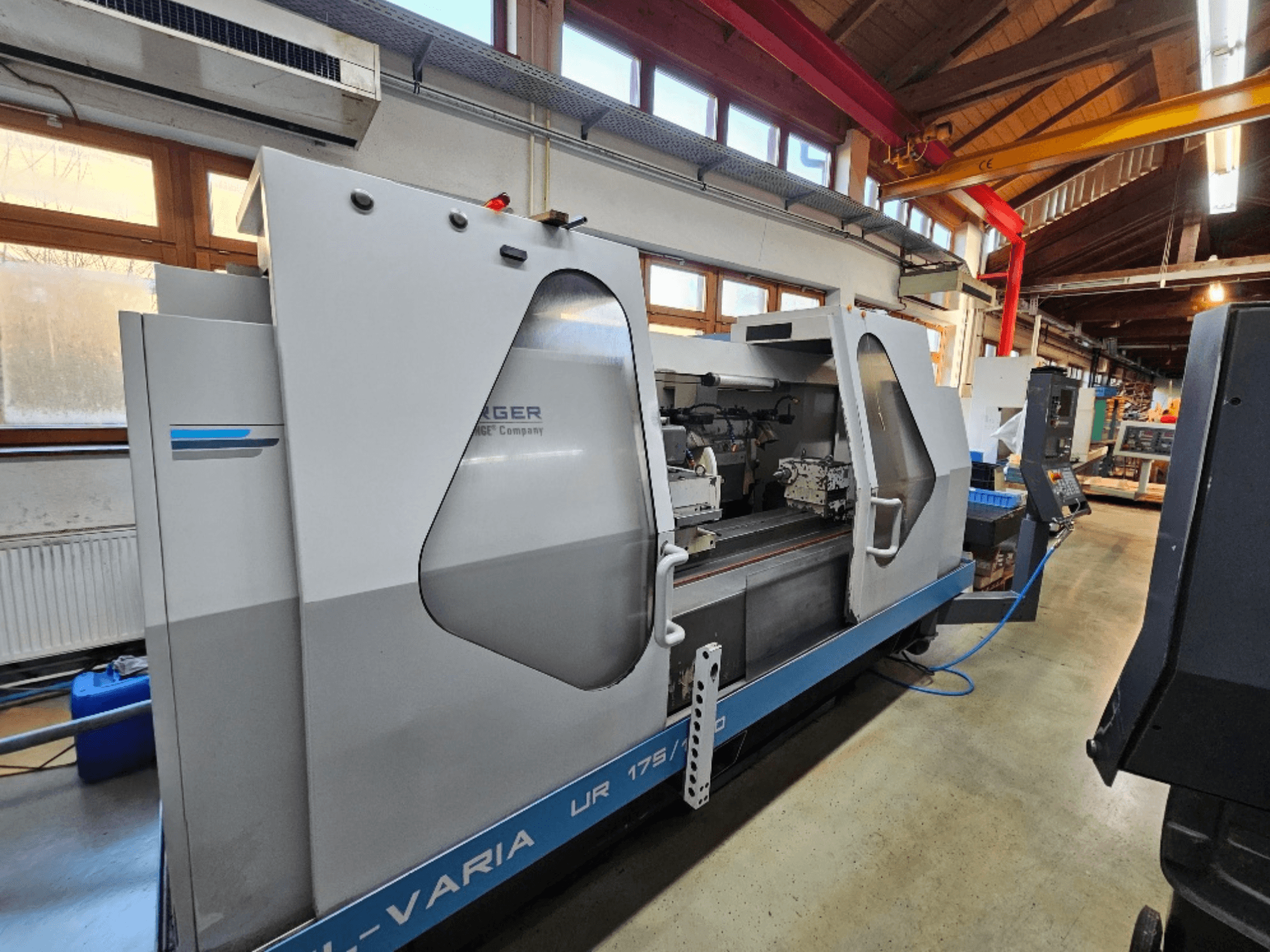

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Capacité : Hauteur du centre 175 mm ; entre les centres 1000 mm

• Configuration : Dispositif de meulage interne ; tête de meulage inclinable selon l'axe B

Tête de meulage et axe B

• Têtes de rectification disponibles : R, RS, UR

• Pivotement de la tête R : +30°

• Têtes RS/UR, indexation des pièces rotatives :

  • Indexation manuelle : 180° à -190°, pas de 2,5

  • Indexation automatique : 180° à -90° (ou -30°), pas de 2,5°.

• Axe B (têtes RS/UR) : pivot de +180° à -190° (certaines variantes limitées à environ +30°) ; résolution de 0,1".

Tête de travail

• Tête de travail standard (axe C) : pivot -30° à +120°.

  • Vitesse de la broche : jusqu'à 600 tr/min (en continu)

  • Cône de montage : MK5 ; douille de réduction MK5/MK4

  • Bride d'adaptation : MK5 / DIN 55027 taille 5

  • Capacité de couple : 160 Nm

  • Pièce à usiner maximale entre les centres : 150 kg

• Tête de travail avec broche rotative :

  • Pivot de l'axe C : -30° à +120°

  • Vitesse de la broche : 5-500 tr/min (en continu)

  • Cône de montage : MK5

  • Capacité de couple : 320 Nm (dispositif de serrage inclus)

  • Pièce maximale entre les centres : 220 kg

Contre-pointe

• Cône : MK4

• Course du fourreau : 50 mm

• Micro-ajustement (option) : ±150 µm (±0.006 in)

Meules et rectification intérieure

• Tête UR :

  • Roue gauche max : 400 × 63 mm

  • Meule droite max (option) : 400 × 50 mm

  • Vitesse périphérique maximale : 32 m/s

• Tête R :

  • Roue max : 500 × 100 mm

  • Vitesse périphérique maximale : 32 m/s avec un moteur de 7,5 kW ; 45 m/s avec un moteur de 9,2 kW

• Tête RS :

  • Roue max : 500 × 80 mm

  • Vitesse périphérique maximale : 32 m/s avec un moteur de 7,5 kW ; 45 m/s avec un moteur de 9,2 kW

• Rectification intérieure (option/appareil sur cette machine) :

  • Alésage de montage pour broches haute performance (HJN) : 80 mm

  • Alésage de montage pour broches à haute fréquence (MFV) : 120 mm

Axes et tables

• Axe Z (table inférieure) :

  • Vitesse maximale : 15 m/min

  • Résolution : 0,1 µm

  • Course (version 1000 mm entre pointes) : 1150 mm

• Plage de pivotement de la table supérieure (1000 mm entre les centres) : 0 à +9°

• Axe X (chariot de meulage) :

  • Course maximale : 320 mm

  • Vitesse maximale : 7,5 m/min

  • Résolution : 0,1 µm

Moteurs d'entraînement

• Chariot de l'axe X : 0,94 kW (2000 min-¹)

• Table de l'axe Z : 0,94 kW (2000 min-¹)

• Indexation / axe B : 0,63 kW (3000 min-¹)

• Broche de rectification UR : 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Broche de rectification R/RS (version 7,5 kW) : 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Broche de rectification R/RS (version 9,2 kW) : 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Tête de travail (standard et rotative) : 3,1 kW (3000 min-¹)

• Pompe hydraulique : 0,37/0,44 kW (1500/1800 min-¹)

• Pompe hydrostatique : 0,37/0,44 kW (1500/1800 min-¹)

Dimensions, poids, utilitaires (1000 mm entre les centres de la version)

• Surface au sol (L × L) : 3600 × 2000 mm

• Poids : net 5000 kg ; brut 6000 kg

• Pression d'air minimale : 4 bar

• Émissions sonores : 70 dB(A)

Équipement supplémentaire

• Système de refroidissement par filtre à bande
