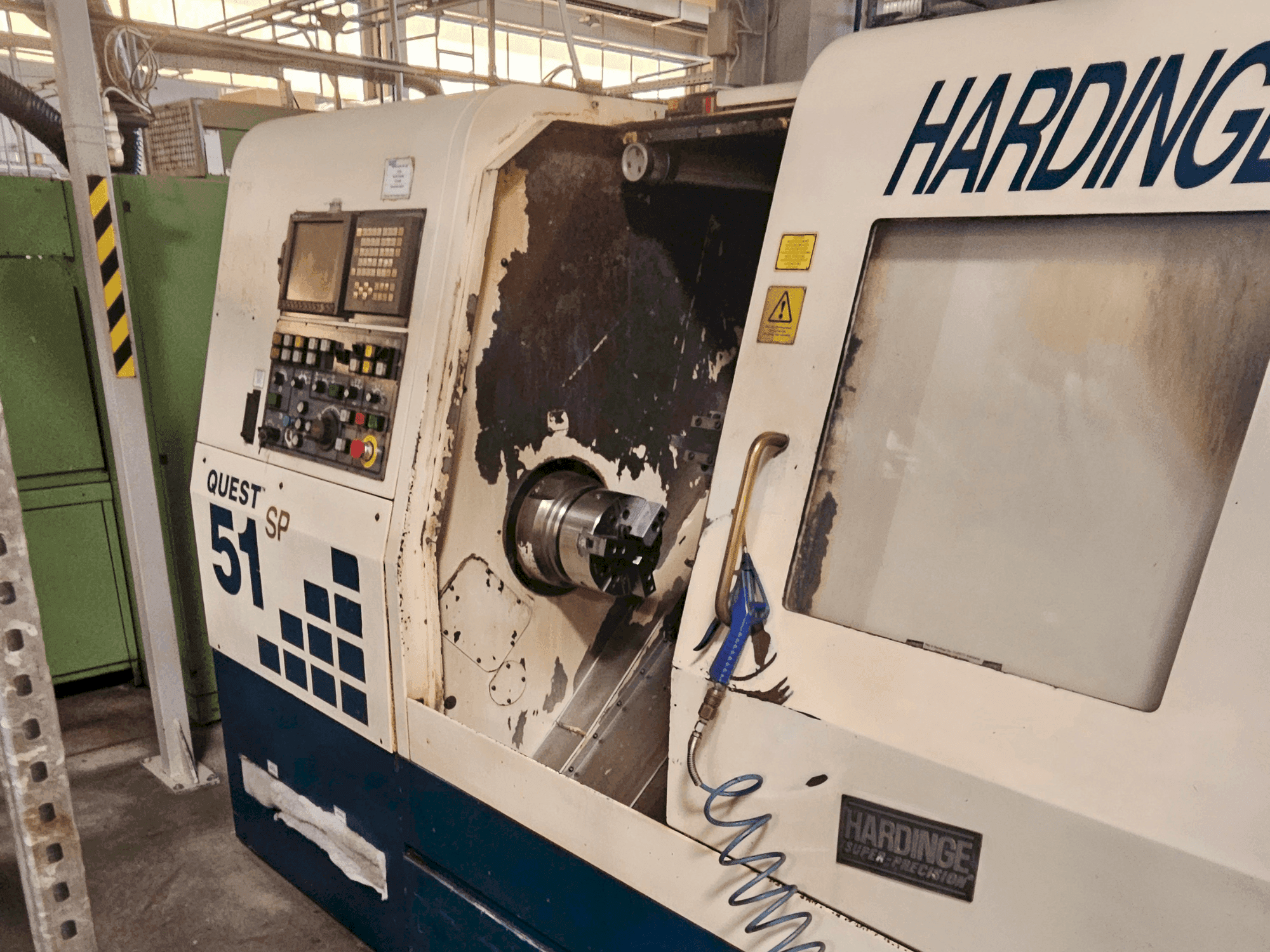

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Équipement supplémentaire

• - Contre-pointe à grande vitesse
• - Collecteur de pièces
• - Interface d'alimentation en barres

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Diamètre de rotation maximal : 356 mm
  • - Trou de passage de barre (pince de serrage ronde) : 51 mm, alésage de la broche 60 mm
  • - Distance entre les centres (course z) : 610 mm
  • - Moteur de l'outil vivant : 3. 7 kw
  • - Traversée rapide : x = 1100 ipm / z = 1500 ipm
  • - Type de tourelle : vdi30, tourelle d'outillage en direct à 12 stations
  • - Axe c et axe y : intégrés à la tourelle de la broche principale, permettant l'usinage multi-axes
  • - Système de pinces de serrage : pinces de serrage 20c incluses
  • - 43750 heures de fonctionnement

Informations supplémentaires

• - Machine encore sous tension / Equipement de base : pour VDI 30 outils, 12 stations/ Section transversale du burin, carrée, max. 25 mm/ Diamètre de la tige du burin, max. 40 mm/ Temps de commutation (d'une station à l'autre) 0,1 s/ Équipé de 30 outils/ Diamètre de la queue du burin avec pince ER25 2-6 mm/ Puissance d'entraînement à la pointe de l'outil : 3,7 kW/ Couple à la pointe de l'outil_ : 21,7 Nm/ Plage de vitesse (par incréments de 1 tr/min) 80-80 000/ En option : Outils VDI 40, 10 stations/ Section du burin. Carré, max. 25 mm/ Diamètre de la queue de l'outil max. 40 mm/ Temps de commutation (d'une station à l'autre) 0,35 s/ En option : outils VDI 40 entraînés dans toutes les stations -/ Diamètre de la queue de l'outil avec pince ER32 3 - 20 mm/ Puissance d'entraînement à la pointe de l'outil : 5,6 kW/ Couple à la pointe de l'outil : 35,3 Nm/ Plage de vitesse (en pas de | tr/min) 60-6000/ Hardinge conventionnel/ Tête de tourelle type T_ (pouce ou millimètre) avec logique directionnelle, 10 ou 12 stations/ Section de la queue de l'outil, carrée, max. 25 mm/ Diamètre de l'outil, max. 40 mm/ Temps de commutation (d'une station à l'autre) 0,35 s/ Contre-broche - avec entraînement par courroie ou entraînement intégral/ Tête de broche (ANSI)/ Pince de serrage 16C Ronde (ouverture) 42 mm/ Taille de la pince de serrage 150 mm/ Mandrin à échelons (largeur de serrage) 152,4 mm/ Puissance d'entraînement à 1500 tr/min | Vitesse de base 7,5 kW/ Couple 47,7 Nm/ Plage de vitesse (par incréments de | tr/min) avec entraînement par courroie et antenne intégrée 60-6000/ Course, max. 603,3 mm/ Vitesse de déplacement max. 38 tr/min/ Contre-pointe hydraulique avec retour de codeur/ Vitesse de déplacement max. 7,6 m/min/ Charges connectées/ Dimensions de la machine : Longueur (avec contre-pointe) 2758,5 mm/ Longueur (avec contre-broche) 3008,7 mm/ Longueur avec convoyeur à copeaux en option 3844.3 mm/ Profondeur 1943,1 mm/ Hauteur 1905 mm/ Poids (approx.) 5552 kg

Conditions de paiement

• Paiement à l'avance

• Financement d'actifs
