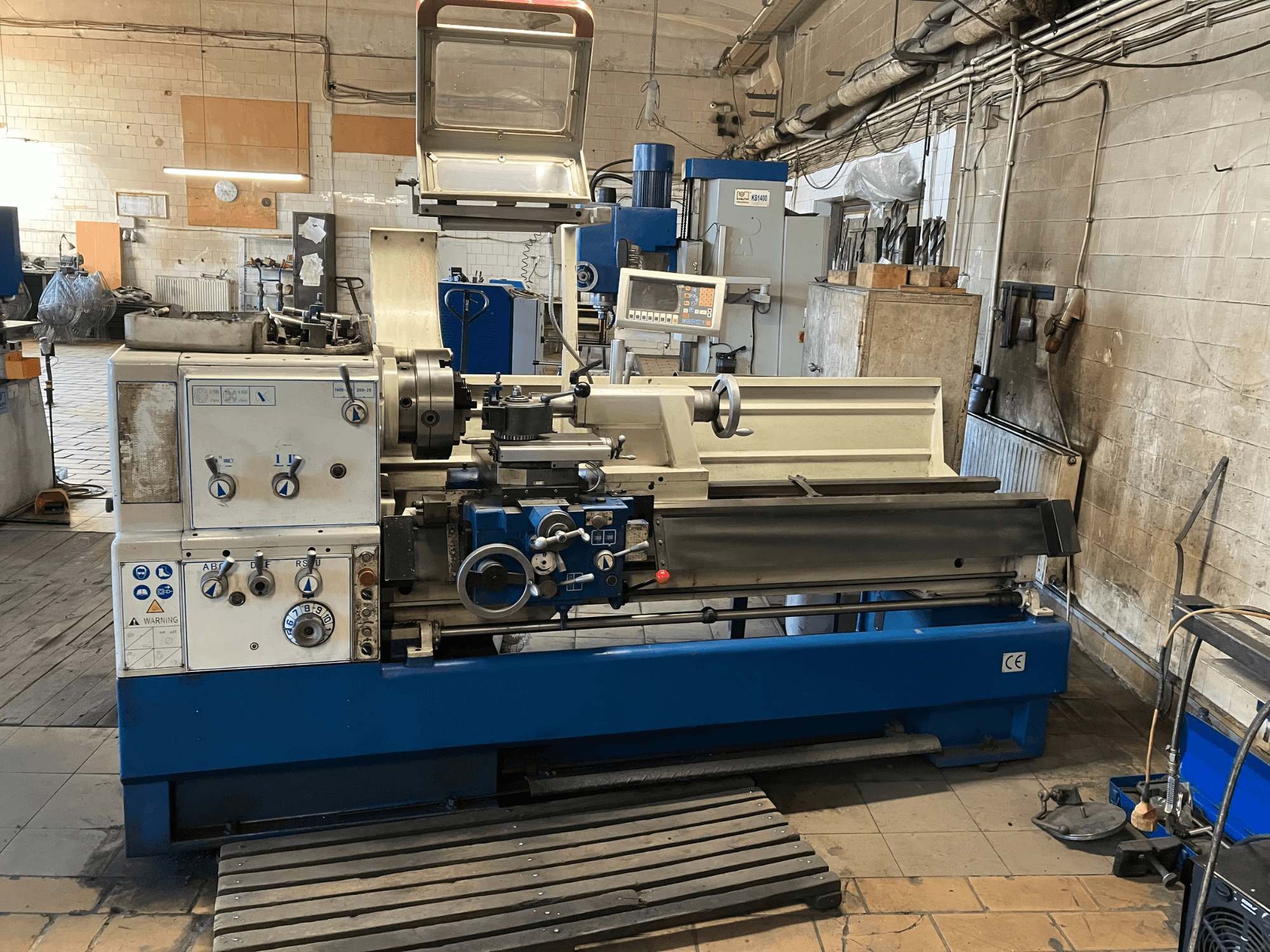

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Caractéristiques techniques

• Entraxe : 1 420 mm

• Course au-dessus du banc : 560 mm

• Course au-dessus du chariot transversal : 360 mm

• Envergure dans l'espace libre : 790 mm

• Longueur de l'espace : 180 mm

• Largeur du banc : 350 mm

Courses

• Pivotement du chariot composé : ±52°

Broche

• Extrémité de la broche : Camlock D1-8

• Alésage de la broche : 80 mm

• Cône de la broche : MT7

• Nombre de vitesses de broche : 12

Vitesses d'avance

• Avance longitudinale : 0,059–1,646 mm/tr

• Avance transversale : 0,020–0,573 mm/tr

Filetage

• Filetages métriques : 0,2–14 mm (47 plages)

• Filetages modulaires : 0,1–7 mm (39 plages)

• Filetages Whitworth : 2 à 112 TPI (60 plages)

• Filetages à pas diamétral : 4–112 DP (50 plages)

Contre-poupée

• Cône de la poupée mobile : MT5

• Diamètre de la broche de la poupée mobile : 76 mm

• Course de la broche de la poupée mobile : 180 mm

• Réglage du déport de la poupée mobile : ±12 mm

Caractéristiques de la machine

• Puissance du moteur principal : 7,8 kW

• Tension : 400 V

• Fréquence : 50/60 Hz

Équipement supplémentaire

• Afficheur numérique à 3 axes (DRO)

• Porte-outil à changement rapide

• Convoyeur à copeaux

• Gamme complète d'outillage de série
