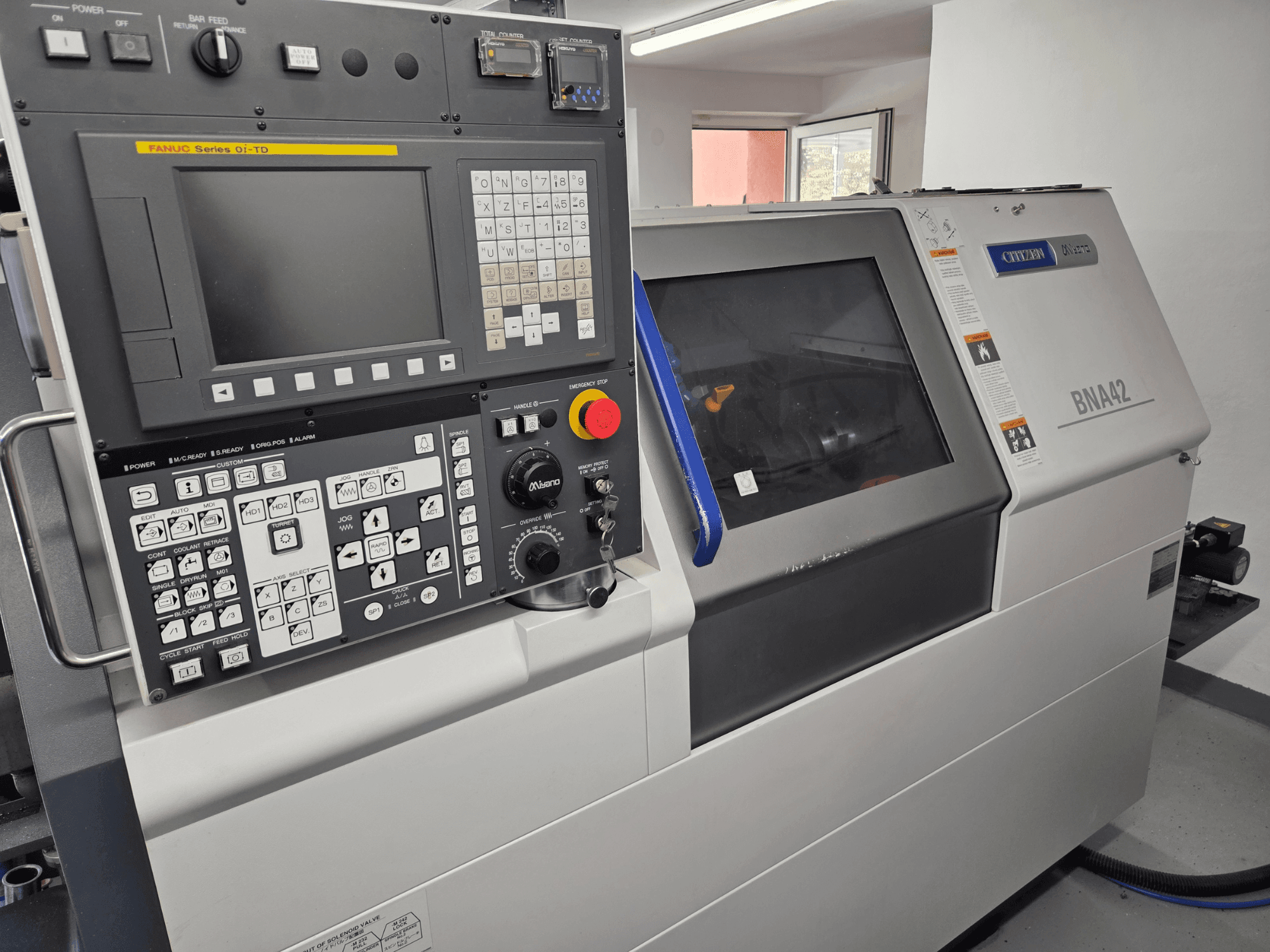

Miyano - BNA42S2CZ-TUR-MIY-2018-00001

Entraînement principal

• Nombre de broches : 2

• Puissance des moteurs de broches : broche principale : 7,5 / 5,5 kW ; broche secondaire : 5,5 / 3,7 kW

• Plage de vitesse des broches : Broche principale : 60 – 6 000 min⁻¹ ; Broche secondaire : 50 – 5 000 min⁻¹

Déplacement

• Axe B : 310 mm

Tourelle

• Nombre d'emplacements d'outils : 8

• Outils rotatifs : toutes les positions peuvent accueillir des outils motorisés/rotatifs avec demi-indexation

Alimentation

• Alimentation électrique principale : 28 kVA (fusible de 100 A)

• Pression de refroidissement : Capacité du réservoir de liquide de refroidissement : 165 L

Informations complémentaires

• Diamètre maximal d'usinage des barres : broche principale ø 42 mm (1,65 pouce) ; contre-broche ø 34 mm

• Mandrin motorisé : 5 pouces

• Commande de l'axe C et taraudage rigide inclus sur la broche principale

• Commande de l'axe C incluse sur la contre-broche

• Longueur maximale d'usinage : 100 mm

• Moteur d'outil motorisé : 2,8 / 1,0 kW

• Vitesse de l'outil motorisé : jusqu'à 5 000 min⁻¹

• Hauteur de la tige de l'outil de tournage : outil carré □20 mm

• Diamètre de la tige de foret : ø25 mm (1 pouce)

• L'axe B est défini comme la course de l'axe Z2 pour le prélèvement et l'usinage en retour
