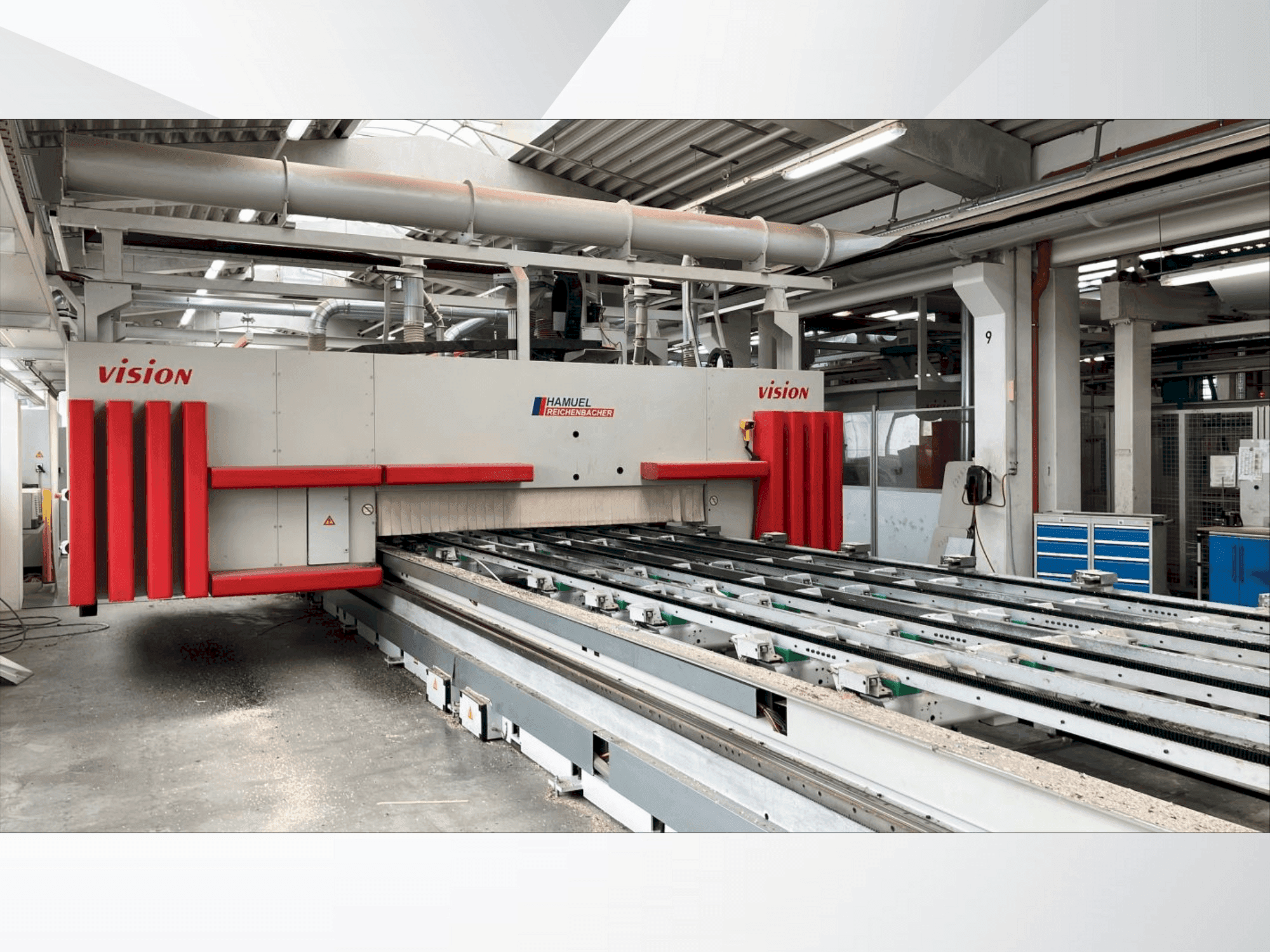

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Équipement supplémentaire

• Table d'appui à réglage automatique avec broches à vide
• Plaques d'aspiration à vide intégrées au bâti fixe de la machine
• Permet un positionnement flexible et sûr des pièces

Avantages de la machine

Avantages qualitatifs de la machine

• Axes u2 à u10 : mouvement de la porteuse
• La machine présente des vitesses maximales de 60 m/min sur les axes x et y, 20 m/min sur l'axe z, jusqu'à 90°/s sur les axes b et c, et offre une vitesse d'avance programmable en continu dans le plan x/y le long de n'importe quelle trajectoire.
• Pointes à vide : 72 unités, Ø100 mm
• Course : 100 mm
• Course effective : 25 mm (au-dessus de la bande de base)
• Le système de chariot à vide comprend 9 chariots à moteur électrique, chacun ayant une plage de déplacement de ±1000 mm, un espacement minimum de 300 mm (généralement ~1000 mm), et équipé de 8 ventouses à vide (Ø100 mm) disposées selon un schéma 1-2-2-2-1, d'un système de contrôle du vide et de buses de soufflage pour le nettoyage des tampons, tous les chariots étant entraînés des deux côtés par des moteurs électriques.

Avantages techniques de la machine

• Panneau de contrôle : écran plat 17" tft
• Système d'exploitation : windows 7
• Ordinateur d'affichage : pcu 50. 5
• Interface utilisateur : hmi operate
• Axes x1/x2 : environ 8540 mm - mouvement longitudinal du portique
• Axe y1 : environ 2500 mm - mouvement transversal de l'unité
• Axe z1 : environ 480 mm - mouvement vertical de l'unité
• Axe b1 : ±180° - mouvement pivotant
• Axe c1 : 360° - mouvement rotatif
• Axe x3 : mouvement de l'unité de forage sous le sol

Informations supplémentaires

Machine encore sous tension
