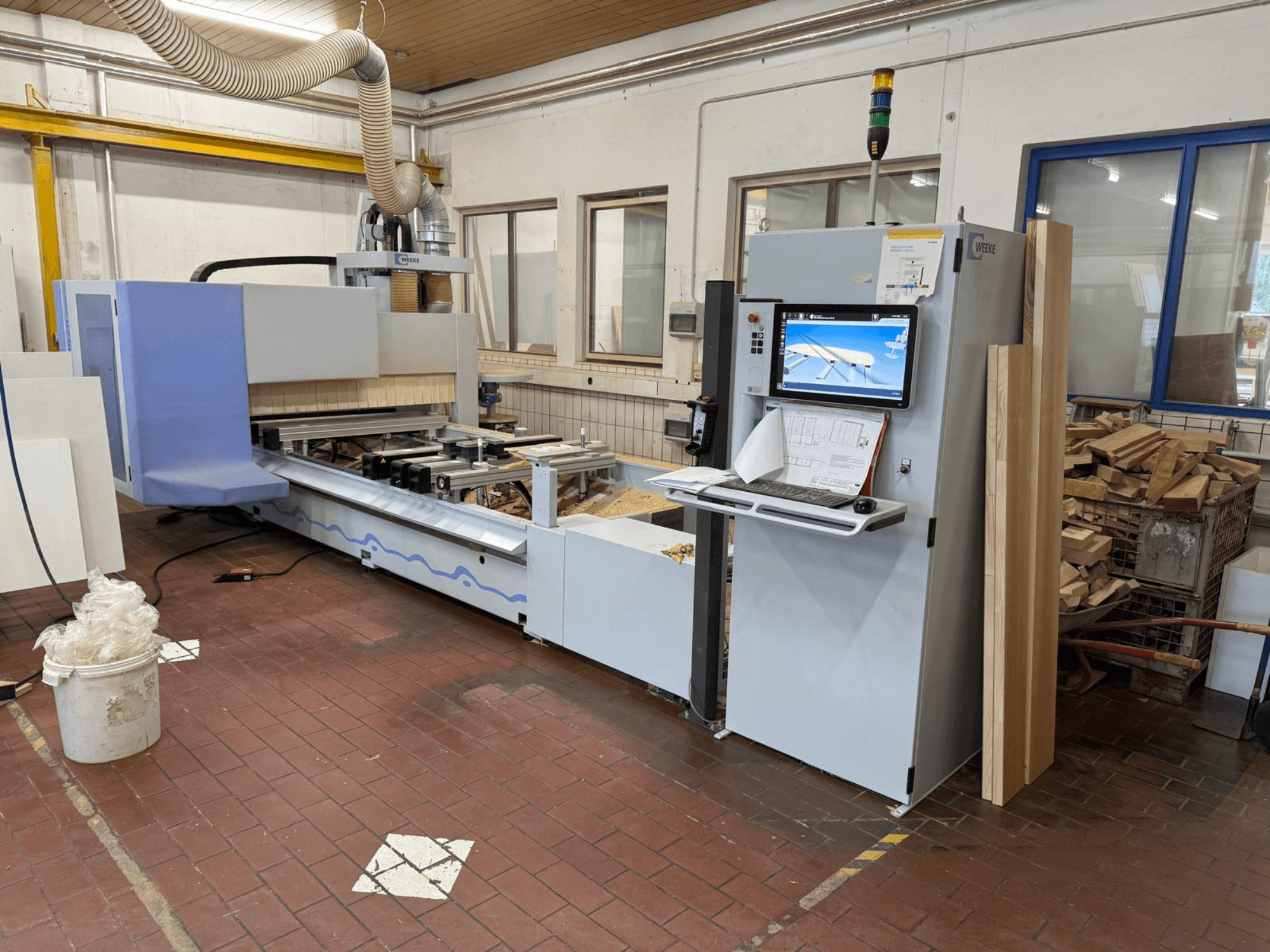

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Vitesse des axes X/Y : 70 m/min

• Vitesse de l'axe Z : 20 m/min

• Longueur de la table X : 3 250 mm

• Longueur utile de la table (Y) : 1 150 mm

• Dégagement de la pièce : 1 250 mm

• Longueur utile de la table (Y) en option : 1 400 mm

• Hauteur libre de la pièce (en option) : 1 600 mm

• Épaisseur de la table Z : 125 mm

• Hauteur de dégagement de la pièce : 225 mm

• Supports de pièce : 6

• Zones de vide : 2

• Capacité du générateur de vide : 70/84 m³/h à 50/60 Hz

• Ventouses : 12 × 114 × 160 × 100 mm

• Ventouses supplémentaires : 2 × 125 × 75 × 100 mm

• Butées latérales pneumatiques : 2

• Butées longitudinales pneumatiques : 6

• Butées manuelles rabattables : 4

• Aides au positionnement HPL : 4

• Positionnement des ventouses par laser : Oui

• Type de laser : projection en réticule

• Utilisation principale : 1 455 h

• Utilisation secondaire : 743 h

• Temps de fonctionnement : 8 586 h

Broche / Perçage / Outillage

• Broche principale : F1-HSK63-12 kW

• Vitesse de broche : 1 250–24 000 tr/min

• Puissance de la broche : jusqu’à 10/12 kW

• Interface de broche : HSK63

• Refroidissement de la broche : par air

• Lubrification de la broche : graissage permanent

• Axe C : axe à interpolation à 360°

• Unité de perçage verticale : V12 haute vitesse 7500

• Vitesse de perçage vertical : 1 500–7 500 tr/min

• Puissance de perçage vertical : 2,3 kW

• Profondeur de perçage vertical : max. 38 mm

• Profondeur de perçage vertical avec foret spécial : max. 55 mm

• Diamètre maximal du foret vertical : 35 mm

• Porte-foret vertical : Ø 10 mm

• Pas de la broche verticale : 32 mm

• Unité de perçage horizontale : H4X/2Y

• Broches de perçage horizontales : 6

• Disposition des broches horizontales : 4 en X / 2 en Y

• Vitesse de perçage horizontale : 1 500–7 500 tr/min

• Profondeur de perçage horizontale : 38 mm max.

• Diamètre maximal du foret horizontal : 20 mm

• Unité de sciage à rainurer : N1 X-Y 90°

• Plage de pivotement de la scie à rainurer : 90°

• Profondeur de coupe de la scie à rainurer : 30 mm

• Diamètre de la scie à rainurer : 125 mm

• Épaisseur de la lame de scie à rainurer : 5 mm max.

• Vitesse de la scie à rainurer : 1 500–7 500 tr/min

• Magasin d'outils : W14

• Capacité du magasin d'outils : 14 outils

• Interface d'outil : HSK63

• Poids maximal de l'outil : 6 kg

• Diamètre maximal de l'outil avec magasin plein : 130 mm

• Diamètre maximal de l'outil avec des positions adjacentes libres : 260 mm

• Temps de changement d'outil : environ 12 à 18 s

FLEX5+ / Commande / Équipement

• Agrégat HP FLEX5+ : sciage / fraisage / perçage

• Plage de pivotement du fraisage FLEX5+ : 0–100°

• Plage de pivotement du perçage du FLEX5+ : 0–100°

• Plage de pivotement du sciage FLEX5+ : 0 à 90°

• FLEX5+ Diamètre maximal de l'outil de fraisage : 20 mm

• FLEX5+ Diamètre maximal de l'outil de perçage : 10 mm

• Vitesse de sciage maximale du FLEX5+ : 15 000 tr/min

• Interface d'outils FLEX5+ : WFC40-25

• Système de commande : powerTouch du groupe HOMAG

• Commande CNC : powerControl PC86

• Écran : 21,5 pouces Full HD multitouch

• Processeur : Intel Core 2 Duo

• Disque dur : 160 Go SATA min.

• Ethernet : 10/100 Mbit RJ45

• Système d'exploitation : Windows 7 Professionnel

• Logiciel : woodWOP

• Aide au chargement du changeur d'outils automatique : Oui

• TeleserviceNet : Oui

• Alimentation électrique : 400 V

• Fréquence : 50/60 Hz

• Température ambiante : de +10 °C à +40 °C

• Équipement de sécurité CE : Oui

• Tension d'alimentation : 400 V / 230 V

• Phase : triphasé

• Fréquence : 50 Hz

• Courant maximal en pleine charge : 38 A

• Intensité nominale du fusible : 50 A

• Tension de commande : 24 V

• Marquage CE

• Vendu sans outils

Sur demande, nous pouvons également proposer des systèmes d'aspiration adaptés (actuellement éligibles à des subventions en Allemagne) et des solutions d'air comprimé
