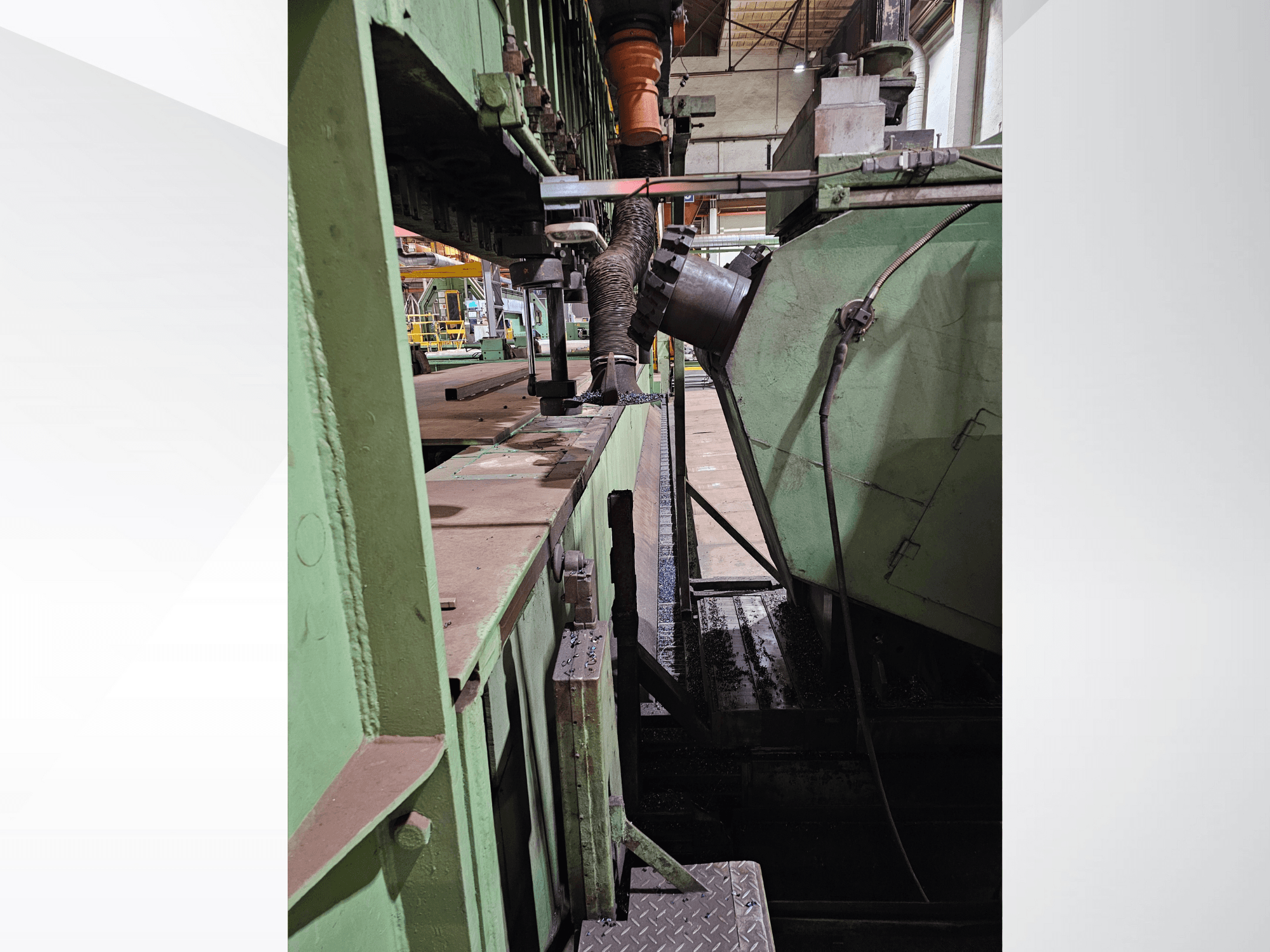

Machine industrielle verte avec vue latérale d'une trémie et d'un mécanisme d'alimentation, mettant en valeur des composants métalliques et une plate-forme.
Machine industrielle verte avec vue latérale d'une trémie et d'un mécanisme d'alimentation, mettant en valeur des composants métalliques et une plate-forme.

GRABENER - Single-sided sheet metal edge milling machineDE-OTH-GRA-1984-00001

12.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette fraiseuse de chants de tôle GRABENER Single-sided à 3 axes a été fabriquée en 1984. Elle est équipée d'un puissant moteur à courant continu de 50 kW, de vitesses de broche allant jusqu'à 500 tr/min et d'un couple maximal de 2 000 Nm. La machine offre des capacités de déplacement étendues avec 15 900 mm sur l'axe x et des vitesses de déplacement rapides jusqu'à 8 000 mm/min. Elle est idéale pour le fraisage de précision avec une plage de pivotement de +/-45°. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

  • marque: GRABENER
  • année: 1984
  • MODÈLE: Single-sided sheet metal edge milling machine
  • type d'application: Autres machines pour tôles
  • Emplacement: Allemagne
  • type de machine: Machine à tôle

Informations techniques - GRABENER Single-sided sheet metal edge milling machine

Dimensions

  • Poids de la machine: 23000 kg

Mouvement

  • Nombre d'axes: 3
  • Course de l'axe X: 15900 mm
  • Course de l'axe Y: 500 mm
  • Course de l'axe Z: 790 mm

Informations supplémentaires

  • Plage de pivotement de la broche de fraisage : ±45°.

  • Broche et outillage

    • Puissance d'entraînement de la broche de fraisage (moteur à courant continu) : 50 kW

    • Diamètre de la broche au niveau du palier avant : 160 mm

    • Porte-outil interne : ISO 50 (DIN 2079)

    • Porte-outil externe : ISO 60

    • Serrage de l'outil : manuel via la tige filetée M24

  • Vitesses et couple

    • Vitesse de rotation de la broche : réglable en continu, 2 gammes, 50-500 tr/min

      • Gamme 1 : 50-250 tr/min

      • Gamme 2 : 100-500 tr/min

      • Incrément d'étage : 1:2

      • Plage de puissance constante : 160 tr/min

    • Couple maximal de la broche : 2 000 Nm

    • Vitesse maximale de pivotement de la broche : 2°/sec

  • Avances

    • Avance de fraisage en X : 40-4 000 mm/min (réglable en continu)

    • Avance rapide en X : 8 000 mm/min

    • Vitesse de réglage Y/Z : 20-500 mm/min (réglable en continu)

    • Avance rapide Y/Z : 1 000 mm/min

  • Précision

    • Précision d'affichage/de positionnement (3 axes) : 0,1 mm

  • Électricité

    • Tension de fonctionnement : 380 V, 50 Hz

    • Tension de commande : 220 V

  • Distances et dimensions

    • Table de serrage jusqu'à l'axe de la broche horizontale rétractée : 500 mm

    • Support de joue (sol) au centre de la broche en position centrale verticale : 1 300 mm

    • Table de serrage au centre du guide d'appui : 2 300 mm

    • Longueur de la joue et du guide de support : 16 800 mm

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
