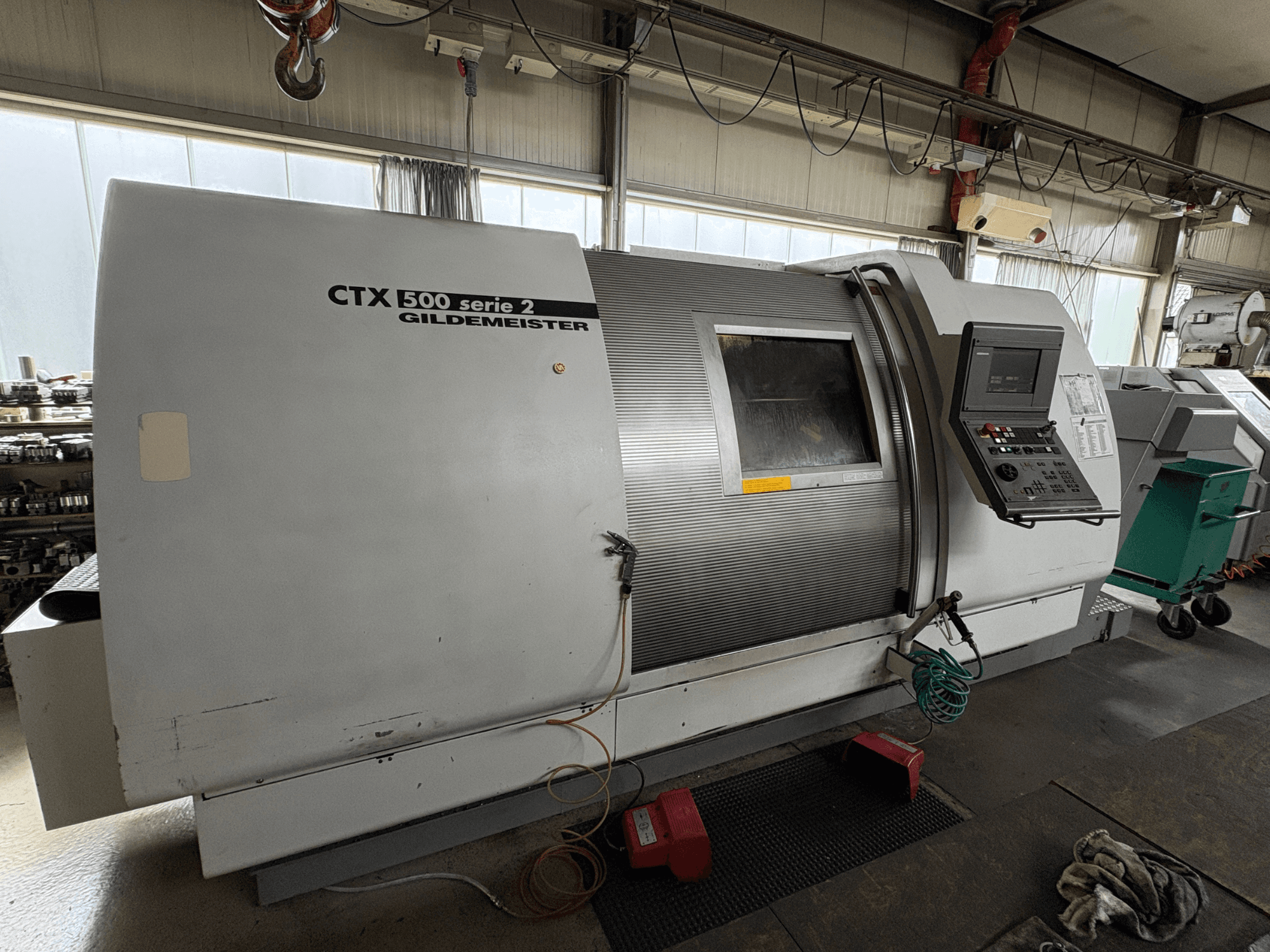

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Diamètre de rotation au-dessus du capot de guidage frontal : 455 mm

- Diamètre de la broche principale : 220 h5 mm

- Diamètre de la broche principale au niveau du palier avant : 140 mm

- Alésage de la broche : 107 mm

- Diamètre du mandrin : 315 / 400 mm

- Puissance d'entraînement (cycle de service de 100 %) : 23 kW

- Couple max. : 650 Nm

- Plage de vitesse : 18 - 3 600 tr/min

- Vitesse de l'axe C : < 100 tr/min

- Couple de maintien de l'axe C : 750 Nm

- Précision d'indexation de l'axe C : ≤ 0,025 degré

- Force d'avance sur l'axe X : 8 kN

- Force d'avance sur l'axe Z : 15 kN

- Vitesse de déplacement rapide sur l'axe X : 24 m/min

- Vitesse de déplacement rapide sur l'axe Z : 30 m/min

- Vis à billes axes X / Z (diamètre x pas) : 32x15 / 40x20 mm

- Tourelle porte-outils : tourelle à disques universelle, à indexation automatique avec logique directionnelle

- Nombre de postes d'outils : 12

- Emmanchement cylindrique des outils (DIN 69880) : 40 (50) mm

- Course verticale (axe Y) : +/- 50 mm

- Variante avec outils motorisés - Nombre de postes d'outils : 12

- Variante avec outils motorisés - Nombre max. d'outils motorisés : 6

- Variante à outils motorisés - Diamètre de serrage max. : 16 mm

- Variante avec outils motorisés - Vitesse maximale : 4 000 tr/min

- Variante avec outils motorisés - Puissance d'entraînement (cycle de service de 40 %) : 9,7 kW

- Diamètre de la broche de contre-poupée (face avant) : 120 mm

- Course de la broche de la contre-poupée : 120 mm

- Fixation de la broche de la contre-poupée : Mk 5 (6)

- Pression maximale de la broche de la poupée mobile : 14 kN

- Dimensions DL 1000 (L x l x H) sans convoyeur à copeaux : 5 560 x 2 400 x 2 130 mm

- Poids sans convoyeur à copeaux : 8 700 kg / 10 000 kg

- Niveau de pression acoustique : 77 dB(A)

- Éclairement au niveau de la broche de tournage : > 300 lux

- Tension (U) : 400 V

- Fréquence (f) : 50 Hz

- Phases : 3 ~

- Puissance apparente (P) : 58 kVA

- Courant (I) : 85 A

- Protection par fusible : 100 A

- Tension de commande : 230 V / 24 V=

Équipement fourni :

Convoyeur à copeaux, mandrin à 3 mors, pédales de commande, raccord pour tuyau d'aspiration
