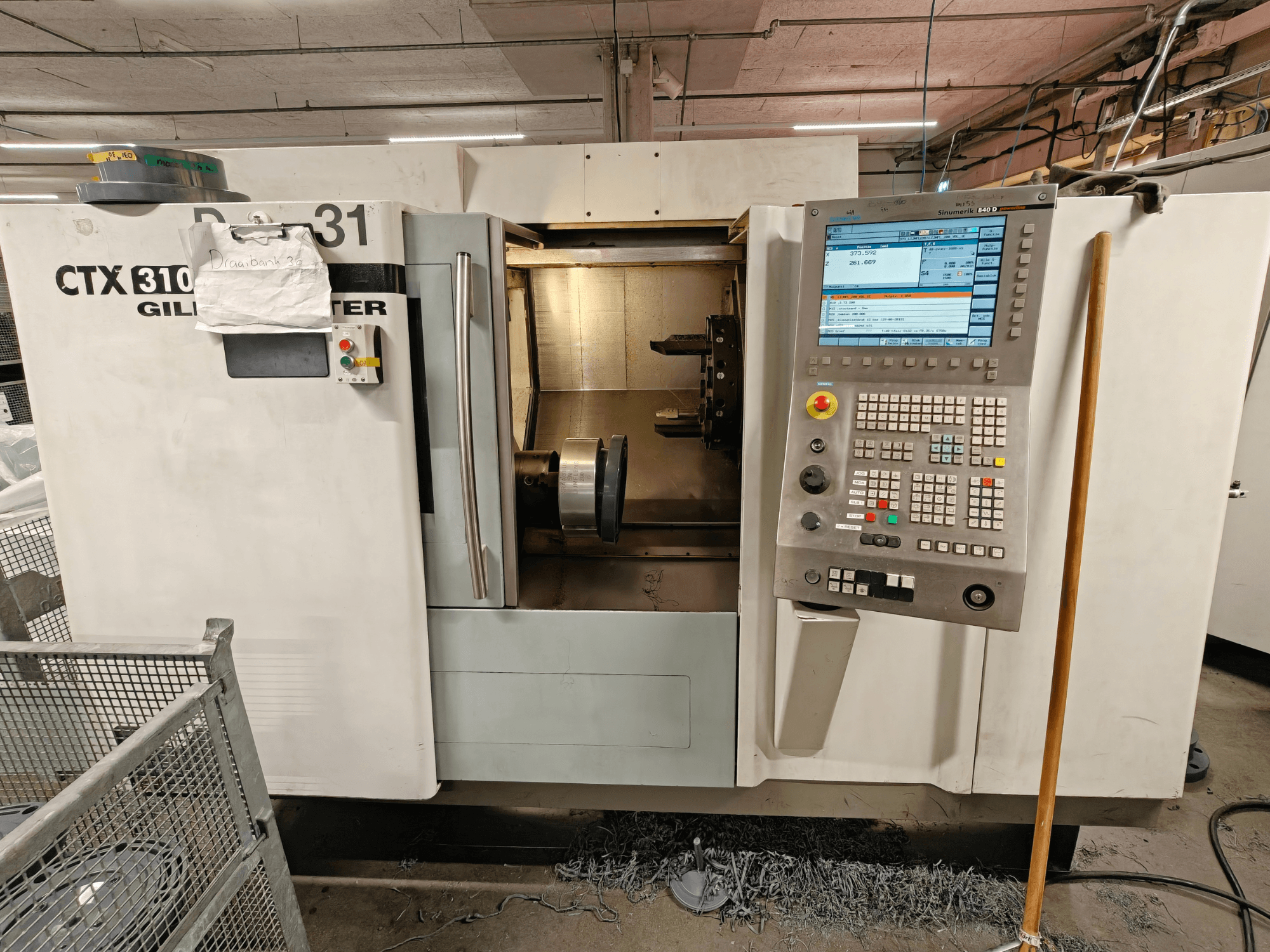

Tour horizontal Gildemeister CTX 310, vue de face avec panneau de commande, montrant les outils et l'espace de travail à l'intérieur.
Tour horizontal Gildemeister CTX 310, vue de face avec panneau de commande, montrant les outils et l'espace de travail à l'intérieur.

Gildemeister - CTX 310NL-TUR-GIL-2003-00001

40.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette Gildemeister CTX 310 à 3 axes a été fabriquée en 2003. Elle présente un diamètre de tournage maximal de 246 mm et une longueur de tournage de 445 mm. La machine est équipée d'une puissance de broche de 12 kW et d'une vitesse de broche maximale de 6000 tr/min. Si vous cherchez à obtenir des capacités de tournage de haute qualité, considérez le tour horizontal Gildemeister CTX 310 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: Gildemeister
  • année: 2003
  • MODÈLE: CTX 310
  • heures de production: 5137
  • type d'application: Tournage
  • Emplacement: Pays-Bas
  • type de machine: Tour horizontal
  • Disponible à partir du: 31/10/2026
  • marque de l'unité de contrôle: SIEMENS

Informations techniques - Gildemeister CTX 310

Unité de contrôle

  • Marque de contrôle: SIEMENS
  • Modèle de contrôle: Sinumerik 840D powerline

Dimensions

  • Hauteur de la machine: 1730 mm
  • Longueur de la machine: 4000 mm
  • Poids de la machine: 3500 kg
  • Largeur de la machine: 1563 mm

Mouvement

  • Nombre d’axes: 3
  • Course de l’axe X: 202 mm
  • Course de l’axe Z: 450 mm

Spécification technique

  • Puissance de broche: 12 kW
  • Vitesse de broche: 6000 RPM

Informations supplémentaires

  • Disponibilité : 2 unités disponibles

  • Broche

    • Nez : FL 140 h5

    • Couple maxi : 115 Nm (153 Nm à 40% S6)

    • Alésage : 69 mm

    • Diamètre du mandrin : 170 mm (210 mm en option)

    • Capacité en barres : Ø 50 mm

  • Plage de travail

    • Passage au-dessus du lit : 500 mm

    • Diamètre de rotation maximal : 246 mm

    • Longueur maximale de tournage : 445 mm

    • Distance entre les centres : 600 mm

  • Tourelle et outils

    • Type de tourelle : VDI 30

    • Stations d'outils : 12

    • Vitesse des outils entraînés : 4200-5000 tr/min (en fonction de la commande : Fanuc/Siemens/Heidenhain)

    • Puissance des outils entraînés : 3,3-4,4 kW

  • Avances et données d'axe

    • Avance rapide (X/Z) : 24/30 m/min

    • Vitesse de l'axe C : 100 tr/min

    • Force d'avance (X/Z) : 450 daN

    • Résolution (X/Z) : 0,001 mm

  • Lit

    • Inclinaison : 45°

    • Matériau : Fonte

  • Électricité et auxiliaires

    • Tension d'alimentation : 400 V (±10%), 50 Hz

    • Puissance totale installée : 24 kVA

    • Pression du système hydraulique : 50 bar

    • Capacité du réservoir de liquide de refroidissement : 175 litres

  • Systèmes de commande (options) : GE-FANUC 21i-TB, Siemens 840D, Heidenhain 4290 E

Équipement supplémentaire

  • Convoyeur à copeaux (les deux unités)

  • Unité d'extraction (une unité)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
