Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003
Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produits
- Machines-outils
- ➤ Gildemeister CTX400 Série 2 d'occasion (1999) | Tournage

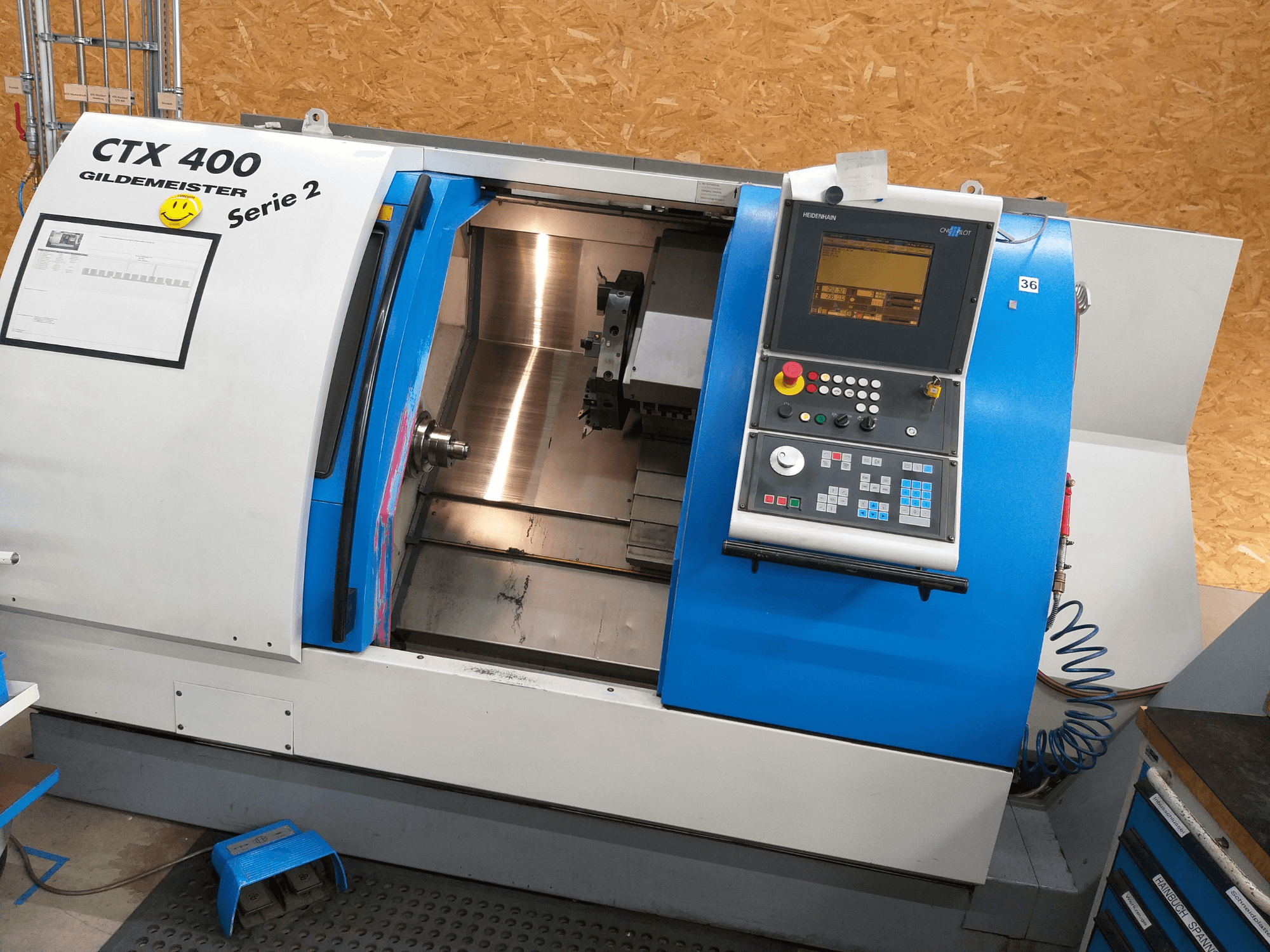

Tour horizontal fabriqué en 1999. Ce Gildemeister CTX400 Série 2 offre un diamètre de tournage maximal de 420 mm et une distance entre pointes de 600 mm. Il est équipé d'une tourelle à disques comportant 12 postes d'outils et d'une vitesse maximale de broche de 5 000 tr/min. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine Gildemeister CTX400 Série 2 que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: Gildemeister
- année: 1999
- MODÈLE: CTX400 Serie2 (1999)
- heures de production: 58132
- type d'application: Tournage
- Emplacement: Allemagne
- type de machine: Tour horizontal
- marque de l'unité de contrôle: HEIDENHAIN
Informations techniques - Gildemeister CTX400 Serie2 (1999)
Unité de contrôle
- Marque de contrôle: HEIDENHAIN
- Modèle de contrôle: CNC PILOT
Dimensions
- Hauteur de la machine: 1700 mm
- Longueur de la machine: 3565 mm
- Poids de la machine: 5700 kg
- Largeur de la machine: 1700 mm
Mouvement
- Nombre d’axes: 2
- Course de l’axe X: 220 mm
- Course de l’axe Z: 635 mm
Spécification technique
- Contre-broche: Non
- Outils entraînés: Non
- Diamètre max. de la pièce: 420 mm
- Puissance de broche: 21 kW
- Vitesse de broche: 5000 RPM
- Stations d'outils: 12
Informations supplémentaires
Marque de l'unité de commande : HEIDENHAIN
Modèle de l'unité de commande : CNC PILOT
Distance entre les centres : 600 mm
Course au-dessus du banc : 570 mm
Diamètre de tournage au-dessus du chariot transversal : 470 mm
Diamètre maximal de tournage : 420 mm
Extrémité de la broche : bride plate DIN 55026, taille 170h5
Diamètre du roulement avant : 120 mm
Alésage de la broche : 79 mm
Diamètre maximal du mandrin : 250 mm
Couple maximal : 320 Nm
Type de tourelle : tourelle à disques
Système d'outils : VDI 20/20
Cône de la contre-poupée : MK4
Diamètre de la broche de la contre-poupée : 80 mm
Course de la broche de la contre-poupée : 550 mm
Entraînement d'avance axe X : 3,3 kW
Entraînement d'avance axe Z : 3,3 kW
Puissance de la pompe de lubrification : 0,1 kW
Puissance de la pompe de liquide de refroidissement : 1,4 kW
Puissance de la pompe hydraulique : 1,5 kW
Déplacement rapide axe X : 24 000 mm/min
Déplacement rapide sur l'axe Z : 20 000 mm/min
Vitesse d'avance : 0,025–7 000 mm/min
Plage de pas de filetage : 0,025–3 500 mm/min
Capacité du réservoir de liquide de refroidissement : 100 L
Alimentation électrique : 400 V
Fréquence : 50 Hz
Puissance connectée : 44 kVA
Courant nominal : 64 A
Tension de commande : 24 V
Heures de fonctionnement : 58 132 h
Certifié CE
Contenu de la livraison tel qu’illustré, comprenant 3 têtes de serrage internes
Configuration illustrée : tourelle à disques VDI30
Équipement en option :
Contre-poupée
Convoyeur à copeaux
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
