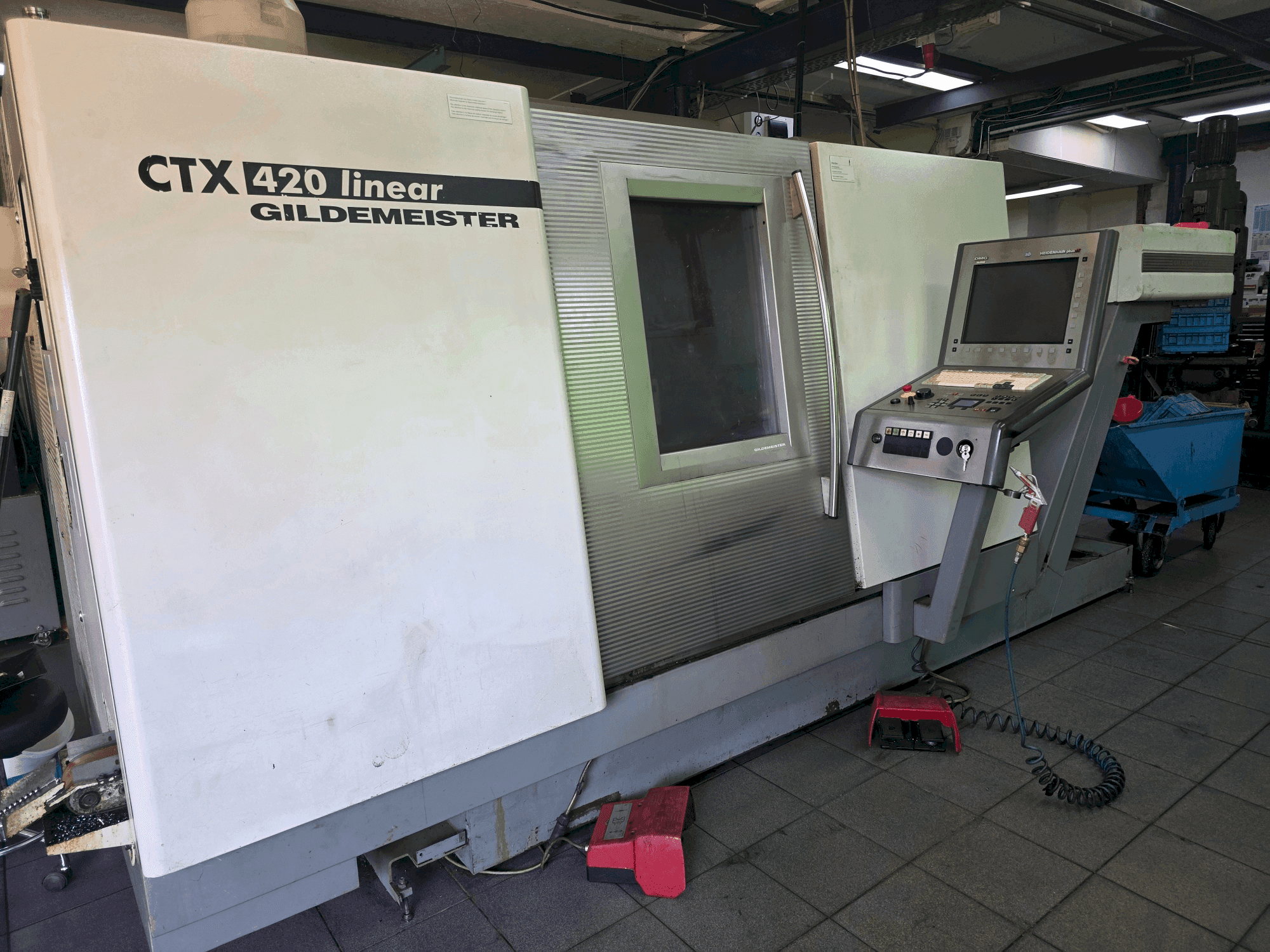

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• Axe C

• Axe Y

• Dispositif de serrage partiellement creux

• Serrage par pression différentielle pour la broche principale

• Dispositif de collecte des pièces, à commande pneumatique, avec bande transporteuse, pour pièces d 65 mm x 200 mm de long

• Tourelle d'outils entièrement révisée

• Stock de queue inclus

• Dispositif de mesure d'outil dans la zone de travail, pivotant automatiquement (limitations : les mâchoires de serrage du dispositif de serrage ne doivent pas dépasser 280 mm)

• Commande CNC : HEIDENHAIN Plus iT

• Serrage : Dispositif de serrage creux partiel

• Support : Contre-pointe

• Condition : Machine entièrement prête pour le tournage


Compléments et caractéristiques de base

• Extension de commande (B-A0111) : Extension de commande TurnPlus pour CTX 420/520 Linear 8

• Serrage de la broche (B-B0030) : Serrage par pression différentielle pour la broche principale 9

• Mesure d'outil (B-H2305) : Dispositif de mesure d'outil dans la zone de travail, pivotant automatiquement en 10 Remarque : le cercle de pivotement des mâchoires de serrage du dispositif de serrage ne doit pas dépasser 280 mm lors de l'utilisation du dispositif de mesure11.

• Séparateur de brouillard d'huile (B-H2310) : Séparateur de brouillard d'huile via un filtre industriel mécanique, $1500 m^{3}/h$ 12

Ensemble d'usinage de barres (B-E2302)

Cet ensemble comprend 13 - Dispositif de serrage creux, Ø 68 mm 14 - Dispositif d'évacuation des pièces, à commande pneumatique, avec bande transporteuse 15 Pour les pièces jusqu'à : $text{\O 65 mm}\times\text{200 mm}$ de long 16 - Connexion pour chargeur de barres ou magasin de chargement de barres 17 - Lampe de signalisation 4 couleurs 18

Services et documentation

• Service du dispositif de serrage (B-Z0010) : Montage/essai de fonctionnement d'un mandrin (fourni) à l'usine de livraison, y compris éventuellement l'ajustement de la bride du mandrin19. Remarque : la pièce de raccordement et la bride de mandrin éventuellement nécessaire doivent également être fournies20.

Équipement supplémentaire

• Convoyeur de copeaux

• Séparateur de brouillard d'huile via un filtre industriel mécanique, 1500 m³/h

• Traitement des barres d'emballage G

• Lampe de signalisation 4 couleurs

• Dispositif de serrage creux, Ø 68 mm

• Poutre de levage incluse

• 1 jeu de documentation sur la machine

En option :

• 10x AGW axial

• 10x AGW radial

• 39x supports de barres d'alésage

• 29x supports de barres de tournage

• 2x outils à rouler

• 3x supports de sabre à tronçonner

• 1x mandrin Berg type KH 200

• 93x jeu de mors pour mandrin à 3 mors
