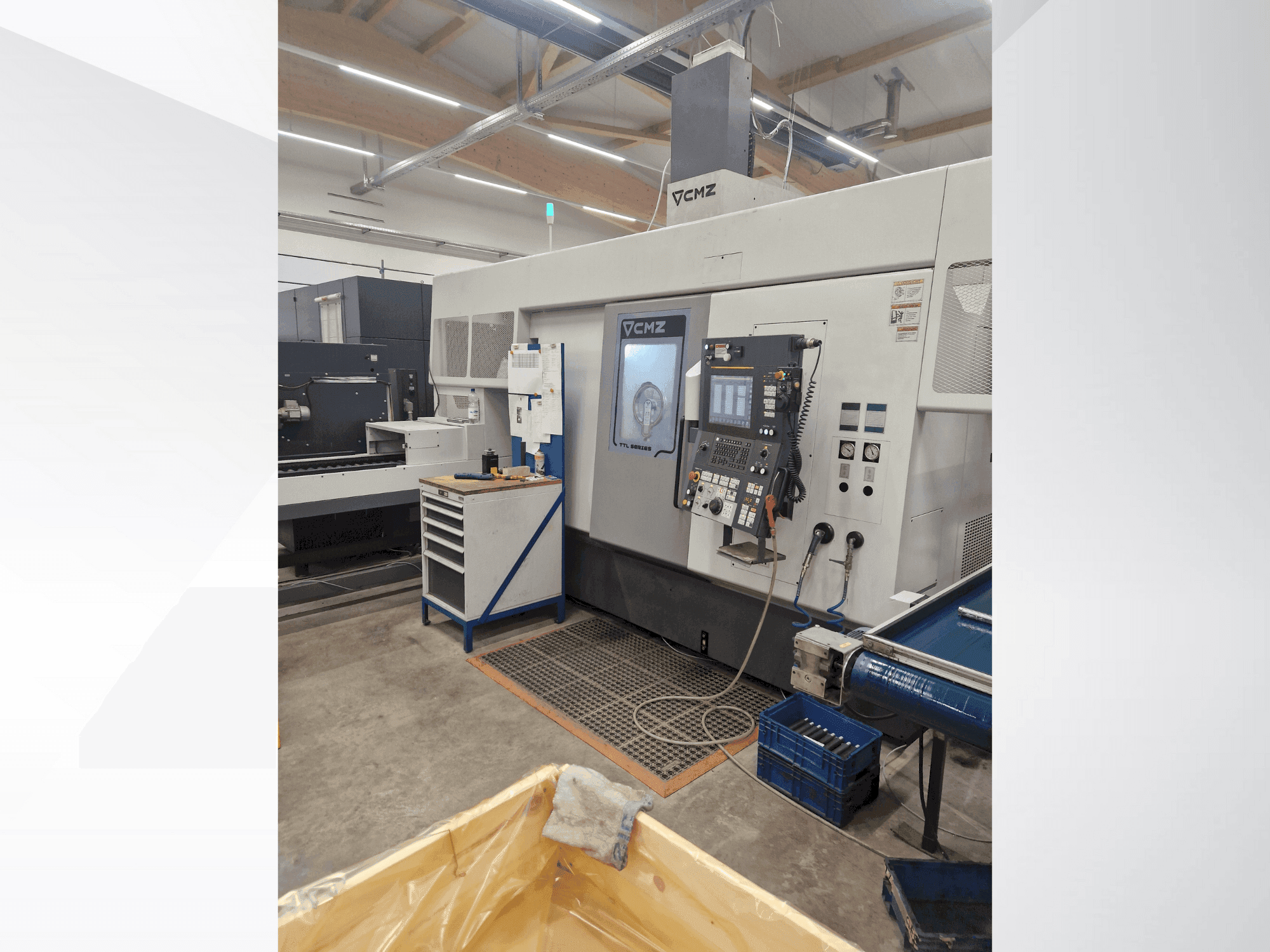

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Avantages de la machine

Avantages techniques de la machine

- Tension : 400 V CA

- Phases : 3 + N + PE

- Fréquence : 50 Hz

- Puissance maximale : 90 kVA

- Courant maximal : 125 A

- Pression pneumatique : 6 bars

- Langue de la machine : allemand

- Système de commande : Fanuc (codes G de type A)

- Équipement de la broche gauche : système LPS, butée axiale, alimentation en liquide de refroidissement par la broche, mandrin à pince Hainbuch AXFIX 65 (de série) 2703/0008

- Équipement de la broche droite : système LPS, alimentation en liquide de refroidissement par la broche, contre-poupée longue pour centre tournant CM 3, mandrin à pince Hainbuch AXFIX 65 (de série) 2703/0008

- Dispositif de préréglage d'outils : prérégleur d'outils inclus

- Évacuation des copeaux : convoyeur de copeaux arrière à double chaîne

- Tourelle d'outils supérieure (T1) : pompe de liquide de refroidissement haute pression à 3 niveaux programmables (35, 15 et 6 bars), avec filtre de 75 µm

- Tourelle d'outils inférieure (T2) : pompe de liquide de refroidissement haute pression à 3 niveaux programmables (35, 15 et 6 bars), avec filtre de 75 µm

- Caractéristiques du liquide de refroidissement : buses de refroidissement au-dessus des broches, buse de rinçage, surveillance du niveau du réservoir

- Systèmes de surveillance : gestion de la durée de vie des outils, surveillance de la charge des outils

- Système d'aspiration : bride de raccordement Ø 150, unité d'aspiration LTA E120-X1-H avec pièces de montage, flexibles et support

- Automatisation / Chargeur à portique : chargeur à portique CNC 3 axes GL20-11 (course des deux côtés), pince double pivotante 2x180° à servocommande pour pièces d'arbres GLII, enceinte spéciale pour portique

- Manutention des pièces : porte-pièces WS-700-3000 à l'avant gauche, WS-700 avec 3 rangées de glissières en V (2 arbres par rangée), porte-pièces CMZ pour matériaux ronds et carrés (version avec support en V à 90°), interface de raccordement pour le convoyeur de déchargement du client

- Porte-outils fournis : 8 porte-outils radiaux doubles pour outils 20x20 (310.04.092046), 6 porte-outils pour outils d’alésage Ø32 H75 (310.04.092060), 2 porte-outils axiaux TTL/10400/02 pour outils motorisés ER32 avec refroidissement interne à 70 bars (12 000 tr/min), 2 porte-outils radiaux TTL/10400/09 pour outils motorisés avec arrosage interne à 70 bars, ER16 (max. 12 000 tr/min)

- Mâchoires de serrage incluses : mâchoires pour pièces brutes (32 mm/30-35 mm, 35 mm/35-40 mm, carrées 30 mm/30 x 30 mm), mâchoires pour pièces finies (32 mm/30-35 mm, 38-40 mm/35-40 mm, carrées 30 mm/30 x 30 mm)

- Fenêtre d'observation rotative / voyant d'état de la machine

- Cmz nécessite un signal indiquant qu'une pièce peut être placée / un signal de sortie indiquant que le convoyeur peut se déplacer librement
