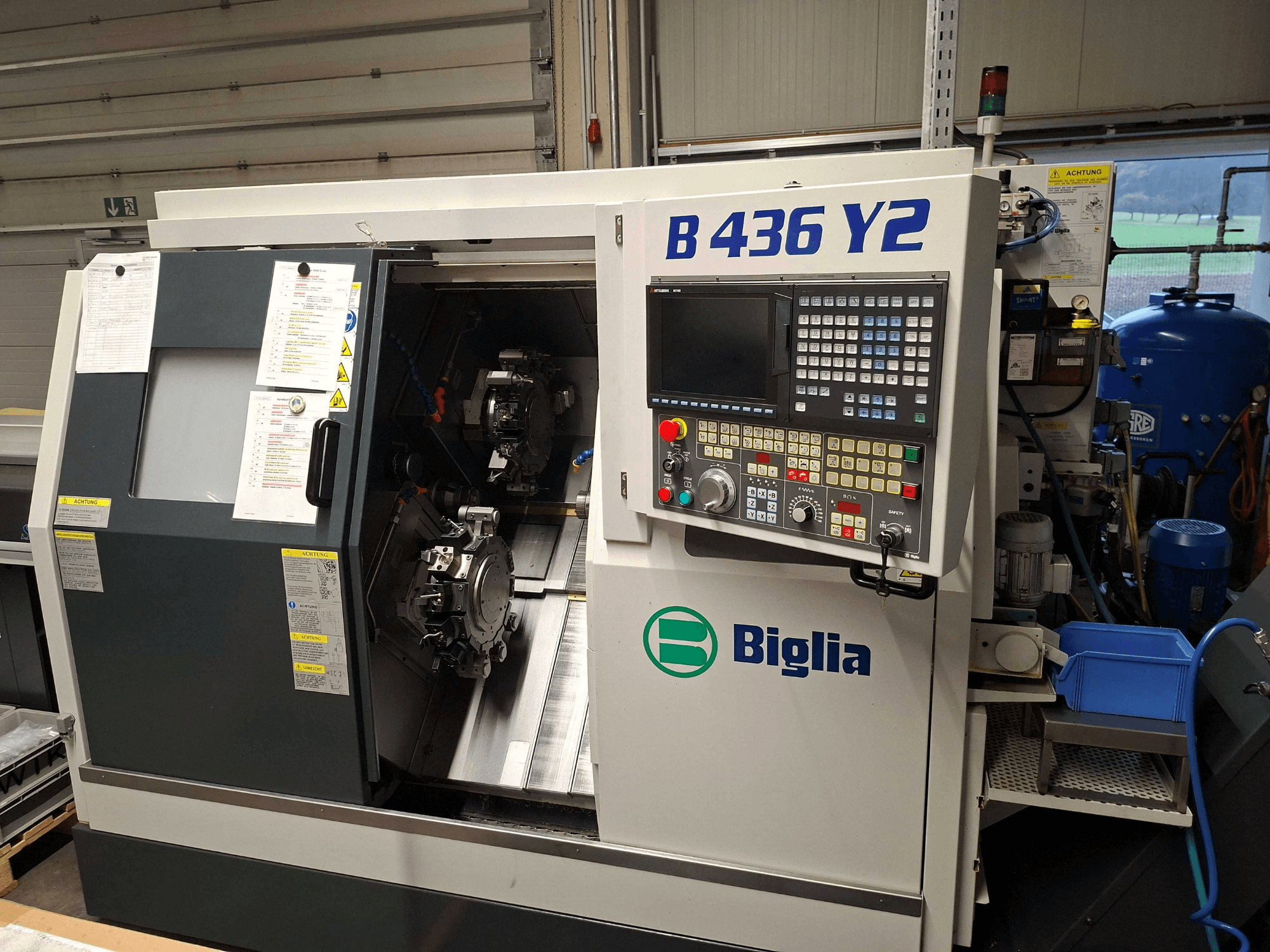

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Diamètre maximal de la barre : 36 mm

• Tube de visée : 37,5 mm

• Nez de broche : 115 mm

• Tube de tirage : 46 mm

• Puissance continue du moteur : 7,5 kW

• Puissance continue disponible à partir de : 1700 tr/min

• Couple maximal : 62 Nm

• Surface de poussée du cylindre : 75 cm²

• Course du vérin (max.) pour le serrage : 26 mm

• Chariot longitudinal (axe Z1)

  • Course max : 300 mm

  • Diamètre/pas de la vis à billes : 25/10 mm

  • Course rapide max : 30 m/min

• Chariot transversal (axe X1)

  • Course maximale : 85 mm

  • Diamètre/pas de la vis à billes : 25/5 mm

  • Course rapide max : 15 m/min

• Chariot vertical (axe Y1)

  • Course max : 50 (+25/-25) mm

  • Diamètre/pas de la vis à billes : 25/5 mm

  • Course rapide max : 15 m/min

• Coulisseau longitudinal (axe Z2)

  • Course max : 300 mm

  • Diamètre de la vis à billes/pas : 25/10 mm

  • Course rapide max : 30 m/min

• Chariot transversal (axe X2)

  • Course maximale : 85 mm

  • Diamètre de la vis à billes/pas : 25/5 mm

  • Course rapide max : 15 m/min

• Chariot vertical (axe Y2)

  • Course max : 50 (+25/-25) mm

  • Diamètre/pas de la vis à billes : 25/5 mm

  • Course rapide max : 15 m/min

• Charge connectée : 11 kW / 40 kVA / 70 A / 3 x 400 V

• Pression de fonctionnement : 4,8-6,9 bar

• Consommation d'air max : 0,10 m³/min (valeur indicative)

• Encombrement (avec convoyeur de copeaux) L x P environ : 3682 x 1430 mm

• Hauteur totale (max.) 1900 mm

Équipement supplémentaire

• Porte-barre d'alésage de haute précision Ø25 mm avec arrosage interne (Oesterle)

• Douille de réduction de précision D=25/16 (Oesterle)

• Douille de réduction de précision D=25/12 (Oesterle)

• Douille de réduction de précision D=25/06 (Oesterle)

• Mandrin à pince ER20, queue D=25 mm (Oesterle)

• Porte-fraise de précision pour outil à tronçonner SH26 mm, gauche, hauteur 70 mm

• Tête de perçage et de fraisage radial ER20 avec arrosage interne, 1:1, 6000 tr/min (MT)

• Tête de perçage et de fraisage radial ER20 avec arrosage interne, 1:2, 12 000 tr/min (MT)

• Porte-outil de tournage extérieur, 1er côté 16x16 / 0088-00004 (Oesterle)

• Porte-outil de tournage extérieur coudé, 2ème côté 16x16 / 0088-00006 (Oesterle)

• Pompe haute pression 40 bars avec cartouche filtrante remplaçable

• Pistolet d'arrosage avec sa propre pompe

• Mandrin à pinces de serrage

La machine a fonctionné avec du lubrifiant de refroidissement ! Marque : Castrol Type : Hysol MB 50

La tension de la broche principale et de la contre-broche est hydraulique et réglable par pression ! Une pince de serrage avec limitation de course est montée sur la contre-broche ! Le préréglage de l'outil est une sonde de mesure qui sert uniquement à mesurer les outils ! Il fonctionne également correctement ! La pression du lubrifiant de refroidissement est de 7 bars et peut être augmentée jusqu'à un maximum de 40 bars par code M ! Le dispositif d'évacuation des pièces est installé en permanence dans la machine et peut être programmé librement ! Le magasin de chargement des barres est inclus ! Selon le mode d'emploi, le chargeur de barres peut traiter des barres de 1500 mm de diamètre.
