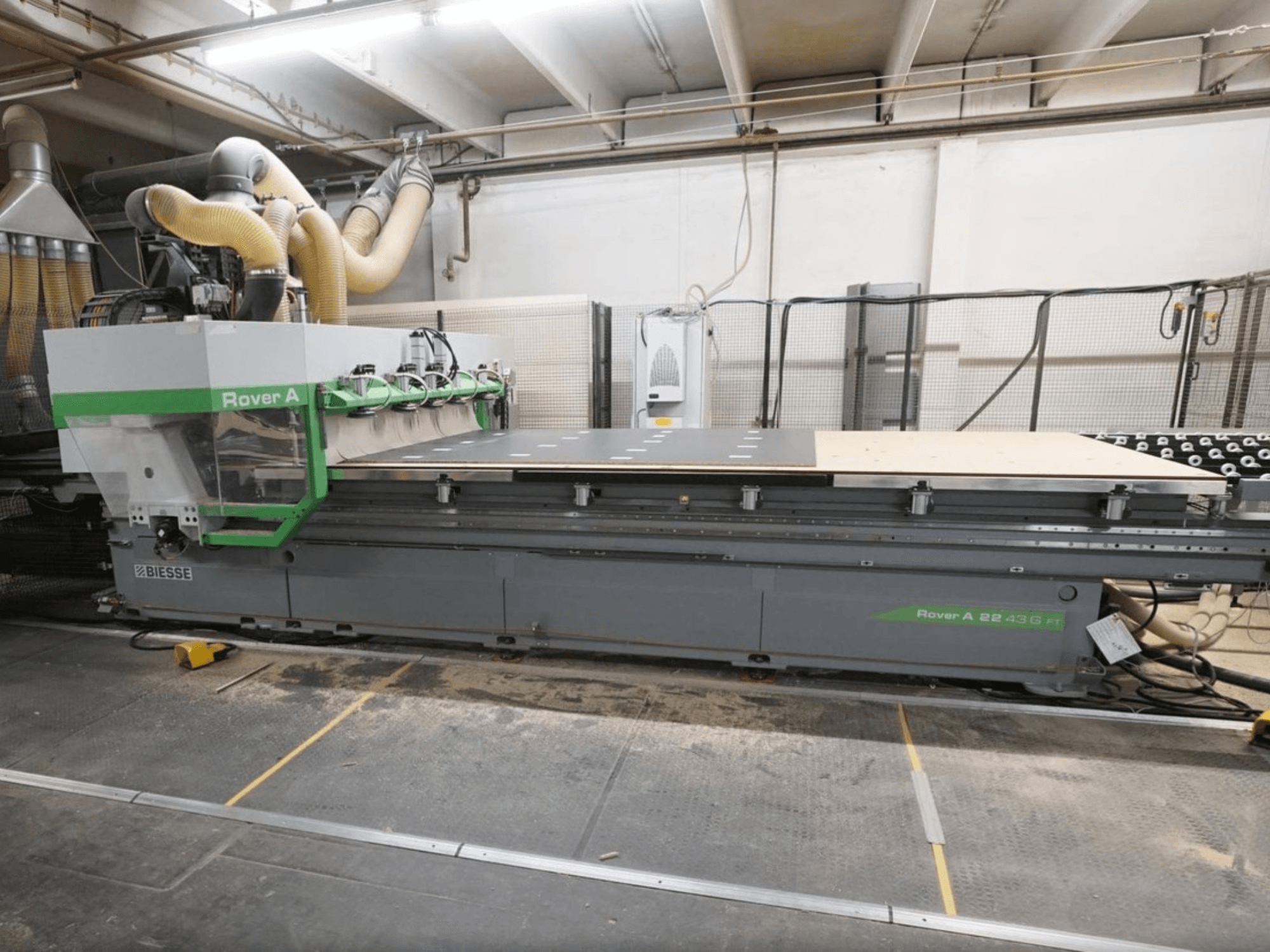

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Caractéristiques techniques

• Dimensions de la table de travail : 4 300 × 2 205 mm

• Vitesse maximale sur l'axe X : 80 m/min

• Vitesse maximale de l'axe Y : 60 m/min

• Vitesse maximale de l'axe Z : 20 m/min

• Course de l'axe Z (version à 3 ou 4 axes) : 325 mm

• Course de l'axe Z (version à 5 axes) : 430 mm

• Dégagement maximal de la pièce dans l'axe Z : 170 mm

• Dégagement maximal de la pièce avec bras de balayage : 120 mm

• Entraînement des axes X et Y : crémaillère et pignon

• Entraînement de l'axe Z : vis à billes

• Guidages des axes : guidages linéaires avec blocs à recirculation de billes

• Débit de la pompe à vide : 300 m³/h à 50 Hz

• Système de vide : 20 zones indépendantes commandées par CNC

• Zones de travail : 2

• Zones de serrage : 2 en X

• Butées pneumatiques : 16

• Pas de la grille de la table : 30 mm

• Dimensions du module de vide : 132 × 146 mm

• Hauteur du module à vide : 29 mm

• Incrément de rotation du module à vide : 15°

• Soufflerie de la table à coussin d'air : Oui

• Épaisseur maximale d'un panneau : 50 mm

• Épaisseur minimale d'un panneau unique : 9 mm

• Épaisseur maximale de chargement de panneaux multiples : 20 mm

• Épaisseur maximale de déchargement de panneaux multiples : 60 mm

• Épaisseur de la planche de protection : 8–25 mm

• Poids maximal d'un panneau : 200 kg

• Dimensions minimales du panneau chargeable dans l'axe Y : 800 mm

• Longueur du convoyeur de déchargement : 4 800 mm

• Longueur maximale des panneaux pouvant être déchargés : 4 300 mm

Unité d'usinage à 5 axes

• Nombre d'axes : 5 axes d'interpolation

• Interface d'outil : HSK F63

• Refroidissement : par liquide

• Puissance S1 : 11 kW / 15 HP à 12 000 tr/min

• Puissance S6 : 13 kW / 17,4 HP à 12 000 tr/min

• Vitesse maximale de la broche : 20 000 tr/min

• Rotation de l'axe C : 360° en continu

• Vitesse de l'axe C : 12,4 tr/min

• Plage de positionnement de l'axe B : ±100°

• Vitesse de l'axe B : 12,4 tr/min

• Roulements de broche : céramique

• Moteur d'entraînement : sans balais, à commande numérique

• Boîte de vitesses : réducteur harmonique

• Lubrification : à vie

Tête de perçage

• Type : BH 26 2L

• Nombre maximal d'outils : 26

• Broches de perçage verticales : 16

• Disposition des broches verticales : 8 pouces en X / 8 pouces en Y

• Pas des broches verticales : 32 mm

• Broches de perçage horizontales : 4 à double sortie

• Entraxe des broches horizontales : 32 mm

• Scies à rainurer : 2

• Directions des scies à rainurer : X / Y

• Diamètre des scies à rainurer : 120 mm

• Profondeur maximale de rainurage : 25 mm

• Puissance du moteur : 1,7 kW à 2 800 tr/min / 3 kW à 6 000 tr/min

• Vitesse de perçage maximale : 6 000 tr/min

Magasin d'outils

• Type : magasin d'outils à tourelle

• Capacité : 16 outils

• Espacement entre les positions d'outils : 114 mm

• Diamètre maximal des outils avec le magasin plein : 110 mm

• Poids maximal par outil : 7,5 kg

• Poids total maximal des outils : 55 kg

Chargement / déchargement automatique

• Sens de chargement : avant

• Flux des pièces : de droite à gauche

• Système de chargement / déchargement : Type B

• Ventouses : 5

• Capacité de chargement automatique : jusqu’à 3 panneaux

• Bras de balayage : Oui

• Nettoyage automatique de la table : oui

• Table de chargement : alignement automatique X/Y

• Convoyeur de déchargement : motorisé

• Commande du convoyeur : commandée par CNC

• Détection de fin de convoyeur : photocellule

WINSTORE 3D

• Système : WINSTORE 3D K1

• Longueur du système : 16 000 mm

• Longueur de poutre : 8 000 mm

• Modules supplémentaires : 3 000 / 6 000 / 8 000 mm

• Longueur maximale du châssis d'aspiration : 5 200 mm

• Convoyeurs transversaux : à bande, 5 200 mm

• Manutention des panneaux : panneaux bruts et minces

• Détection du poids des panneaux : cellule de pesage

• Largeur minimale des panneaux pouvant être traités : 450 mm
